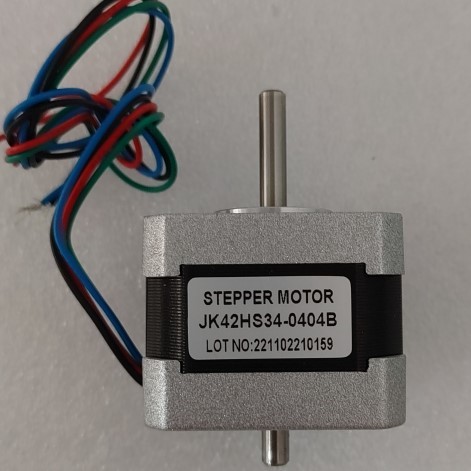

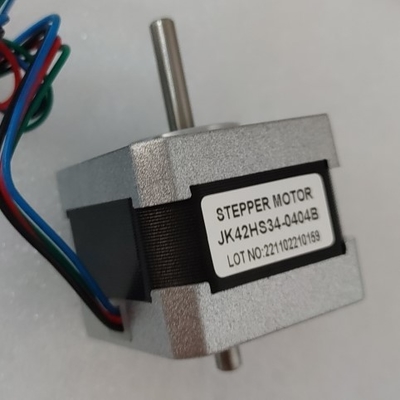

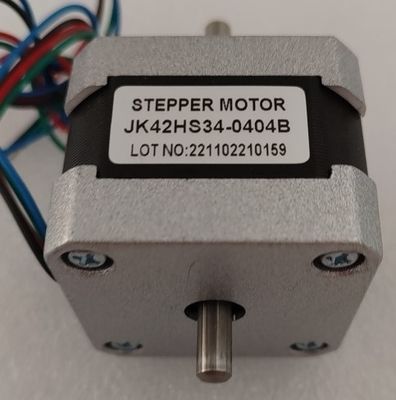

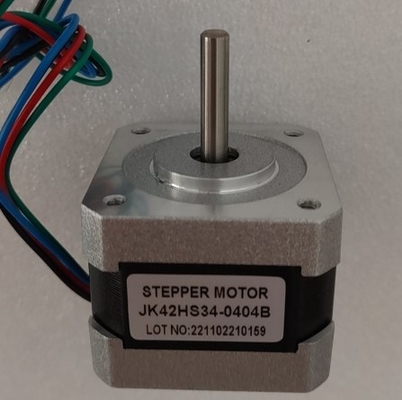

IMPULSE IM42HS34 Nema 17 موتور مرحله ای 42HS34-0404B با گره دوگانه برای چاپگر سه بعدی

IMPULSE IM42HS34 nema 17 موتور مرحله ای 42HS34-0404B با میله دوگانه برای چاپگر 3D


1مشخصات کلی:

• زاویه گام: 1.8°
• دقت زاویه گام: ±5٪ ((در گام کامل، بدون بار)
• دقت مقاومت: ±10%
• دقت نفوذ: ±20٪
• افزایش دما: 80°Cmax
• دمای محیط: -20°C~+50°C
• مقاومت عایق بندی: 100 MΩ دقیقه ،500VDC
• قدرت دی الکتریک: 500VAC برای 1 دقیقه
• بازی شعاعی گره: 0.02Max. (450g-بار)
• بازی محوری گره: 0.08Max. (450g-بار)
• حداکثر نیروی شعاعی: 28N (20mm از فلنج)
• حداکثر نیروی محوری: 10N

2. نايما 11 موتور مرحله ایمشخصات الکتریکی:

درایور موتور مرحله ای مطابقت دارد:JK0220


3.موتور مرحله ای با سرعت بالاابعاد: (واحد = میلی متر)

مزایا

• هزینه پایین برای کنترل به دست آمده
• چرخش بزرگ در زمان راه اندازی و سرعت های پایین
• سفتی
• سادگی ساخت
• می تواند در یک سیستم کنترل حلقه باز کار کند
• نگهداری کم
• کمتر احتمال دارد که متوقف شود یا لغزید
• در هر محیطی کار می کنه
• می تواند در رباتیک در مقیاس گسترده ای استفاده شود.
• قابلیت اطمینان بالا
• زاویه چرخش موتور متناسب با نبض ورودی است.
• موتور در حالت ایستادگی دارای گشتاور کامل است (در صورتی که پیچ و تاب ها انرژی داشته باشند)
• موقعیت دقیق و قابل تکرار حرکت از آنجایی که موتورهای مرحله ای خوب دارای دقت 3 ٪ 5 در یک مرحله هستند و این خطا از یک مرحله به مرحله بعدی جمع نمی شود.
• پاسخ عالی به شروع / توقف / عقب.
• بسیار قابل اعتماد از آنجا که هیچ برس تماس در موتور وجود دارد. بنابراین، عمر موتور به سادگی بستگی به عمر لاجری دارد.
• پاسخ موتورها به پالس های ورودی دیجیتال کنترل حلقه باز را فراهم می کند و کنترل موتور را ساده تر و ارزان تر می کند.
• ممکن است چرخش هم زمان بسیار کم سرعت با بار مستقیما به شاخه متصل شود.
• طیف گسترده ای از سرعت های چرخش را می توان به دست آورد زیرا سرعت متناسب با فرکانس پالس های ورودی است.

درخواست ها

موتورهای مرحله ای کنترل شده توسط کامپیوتر یک نوع سیستم موقعیت دهی کنترل حرکت هستند.آنها به طور معمول به صورت دیجیتال به عنوان بخشی از یک سیستم حلقه باز برای استفاده در نگهداری یا موقعیت گذاری برنامه های کاربردی کنترل می شوند..

در زمینه لیزر و نوری آنها اغلب در تجهیزات موقعیت دهی دقیق مانند محرک های خطی، مراحل خطی، مراحل چرخش، گونیومترها و قاب های آینه استفاده می شوند.استفاده های دیگر در ماشین آلات بسته بندی است، و قرار دادن مرحله های کنترل کننده دریچه برای سیستم های کنترل مایعات.

از نظر تجاری، موتورهای مرحله ای در درایوهای دیسک انعطاف پذیر، اسکنرهای تخت، چاپگرهای رایانه ای، پلاکتورها، دستگاه های اسلات، اسکنرهای تصویر، درایوهای دیسک فشرده، نور هوشمند، لنزهای دوربین،ماشین آلات CNC و، و اخیرا در چاپگرهای سه بعدی.
