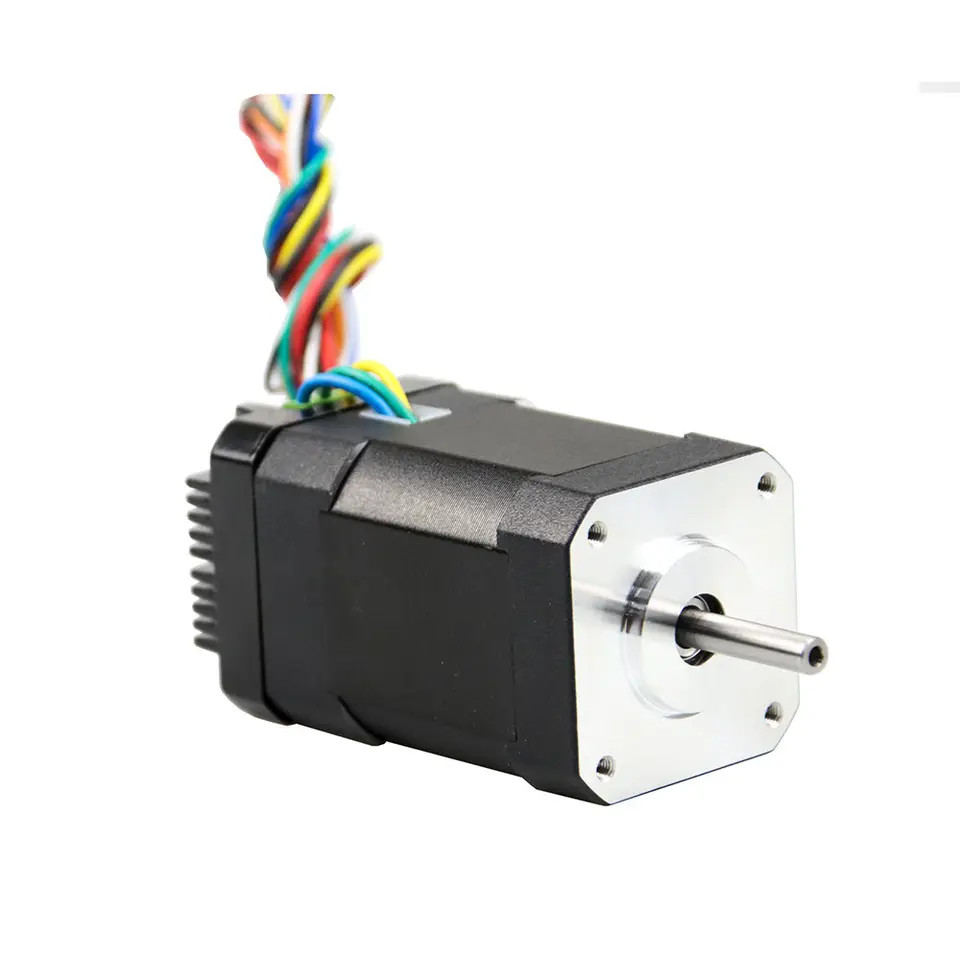

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ

جزئیات محصول:

محل منبع:	جیانگ سو، چین (سرزمین اصلی)
نام تجاری:	Jkongmotor
گواهی:	CE, ROHS,ISO9001,REACH
شماره مدل:	JK42BLS02-X057IE

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	US$25-$30.00
جزئیات بسته بندی:	<i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی
زمان تحویل:	برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز
شرایط پرداخت:	T/T، پی پال، Western Union، L/C
قابلیت ارائه:	100000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام:	درایو یکپارچه BLDC MOTOR	نگه داشتن گشتاور:	0.127 نیوتن متر
طول بدن:	78 میلی متر	تعداد فاز:	3 فاز
تعداد لهستانی ها:	8	ولتاژ محاسبه شده:	24 ولت
سرعت رتبه بندی شده:	3000 دور در دقیقه	قدرت امتیازی:	40 وات
جاری:	3.3A	کلاس عایق:	ب
مقدار:	10PCS
برجسته کردن:	موتور 24 ولت براشلس DC,موتور DC بدون برس,موتور DC بدون برس ماشین آلات باغ , Grass Cutter Brushless DC Motor , Garden Machinery Brushless DC Motor

24v موتور DC بدون برس با کنترل کننده یکپارچه برای ماشین تراش و ماشین آلات باغ

Jkongmotor 42mm Brushless dc Motor با راننده یکپارچه 25W تا 105W موتور BLDC یکپارچه با PWM یا VSP کنترل سرعت

1مشخصات موتور DC بدون برس:

مدل	جی کی42BLS02-X057IE
ولتاژ	24 ولت
چرخش	0.7N.m
سرعت	۴۰۰۰ چرخش در دقیقه
جریان	6.3A
قدرت	400 وات
طول بدن	84.5 میلی متر
نوع	موتور bldc با حسگر هال

سری محصولات	لهستانی ها نه	ولتاژ نامی	سرعت نامی	چرخش نامی	قدرت نامی	طول موتور
موتور 42 میلی متری BLDC	8	۲۴ ولت	۴۰۰۰ چرخش در دقیقه	0.0625 ~ 0.25N.m	۲۶ تا ۱۰۵ وات	۴۱ تا ۱۰۰ میلی متر
موتور BLDC 57 میلی متری	4	36 ولت	۴۰۰۰ چرخش در دقیقه	0.055 ~ 0.44N.m	۲۳ تا ۱۸۴ وات	37 ~ 107mm
موتور 60 میلی متری BLDC	8	۴۸ ولت	۳۰۰۰ دور در دقیقه	0.3~1.2N.m	94 ~ 377w	78 تا 120 میلی متر
موتور BLDC 80mm	4	۴۸ ولت	۳۰۰۰ دور در دقیقه	0.35 ~ 1.4N.m	110 تا 440 وات	78~138mm
موتور BLDC 86 میلی متری	8	۴۸ ولت	۳۰۰۰ دور در دقیقه	0.35 ~ 2.1N.m	110 تا 660 وات	71~138.5 میلی متر
موتور 110mm BLDC	8	310 ولت	۳۰۰۰ دور در دقیقه	1.65 تا 6.6 ن.م	518 ~ 2073w	83 ~ 173mm
130mm BLDC موتور	10	310 ولت	۳۰۰۰ دور در دقیقه	2.39~11.94 ن.م	۷۵۰ تا ۲۵۰۰ وات	115 تا 190 میلی متر
بالا فقط برای محصولات نماینده، محصولات درخواست ویژه می تواند با توجه به درخواست مشتری ساخته شود.

mtor
2مشخصات الکتریکی موتور bldc:

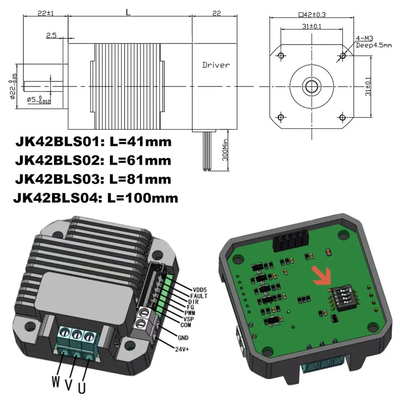

		مدل
مشخصات	واحد	JK42BLS01	JK42BLS02	JK42BLS03	JK42BLS04
تعداد فاز	فاز	3
از قطب ها	قطب ها	8
ولتاژ نامی	VDC	24
سرعت نامی	Rpm	4000			3000
چرخش نامی	N.m	0.0625	0.125	0.185	0.25
جریان نامی	آمپر	1.8	3.3	4.8	6.3
قدرت نامی	W	26	52.5	77.5	105
تورک اوج	N.m	0.19	0.38	0.56	0.75
جریان اوج	آمپر	5.4	10.6	15.5	20
پس از E.M.F.	V/Krpm	4.1	4.2	4.3	4.3
ثابت تورک	N.m/A	0.039	0.04	0.041	0.041
بی وقفه ی روتور	g.cm2	24	48	72	96
طول بدن	mm	41	61	81	100
وزن	کیلوگرم	0.3	0.45	0.65	0.8
سنسور	هانیول
طول راننده	۲۲ میلی متر

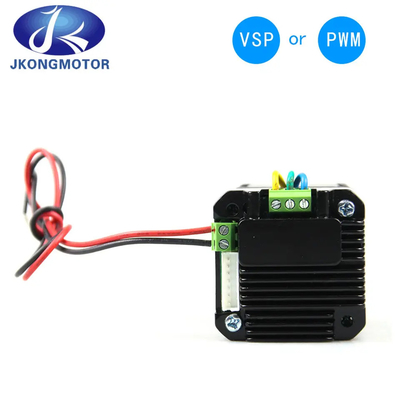

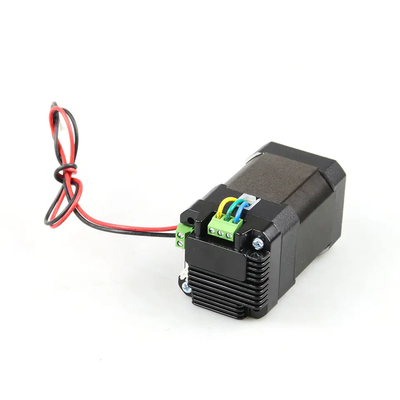

3. عکس از راننده ی یکپارچه موتور:

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 1

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 2

1) VSP

ابتدا سوئیچ SW3 را به حالت OFF بزنید. پورت VSP در راننده به ترمینال مثبت سیگنال متصل می شود و پورت COM به ترمینال منفی سیگنال متصل می شود.محدوده ولتاژ سیگنال مورد نیاز 0 ~ 10V است.رابطه بین ولتاژ سیگنال آنالوگ و سرعت موتور (حلقه باز بدون بار)رابطه بین ولتاژ سیگنال آنالوگ و سرعت موتور (حلقه بسته بدون بار)

توجه: ولتاژ سیگنال آنالوگ ≥ 0.7V، موتور شروع می شود.ولتاژ سیگنال آنالوگ ≤ 0.4V، موتور متوقف می شود.

2) PWM

ابتدا سوئیچ DIP SW3 را به ON تبدیل کنید. پورت PWM درایو به ترمینال سیگنال مثبت و پورت COM به ترمینال سیگنال منفی متصل می شود.سیگنال PWM نیاز به دامنه 5V و فرکانس 1KHz دارد.
رابطه بین چرخه کار و سرعت موتور (حلقۀ باز بدون بار)رابطه میان چرخه کار و سرعت موتور (حلقۀ بسته بدون بار)

توجه: چرخه کار PWM ≥ 7٪، موتور شروع می شود؛ چرخه کار PWM ≤ 4٪، موتور متوقف می شود.

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 3

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 4
4تجهیزات تولید:

5فرآیند تولید:

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 7

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 8

موتور 24 ولت بدون جاروبک DC با کنترلر یکپارچه برای ماشین آلات چمن گیر و باغ 9
