| محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001,REACH |
| شماره مدل: | JK86BLS71-24 |
| مقدار حداقل تعداد سفارش: | 10 عدد |
|---|---|
| قیمت: | US$58-$88.00 |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی |
| زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
| شرایط پرداخت: | T/T، پی پال، Western Union، L/C |
| قابلیت ارائه: | 100000 عدد در ماه |
| Name: | Bldc Motors With RS485 Controller driver board | Holding Torque: | 0.7N.m |
|---|---|---|---|
| Body Length: | 84.5mm | Number of phase: | 3phase |
| Number of Poles: | 8 | Rated voltage: | 220v |
| rated speed: | 3000rpm | rated power: | 400w |
| Matching driver: | driver board with RS485 | Current: | 6.3A |
| برجسته: | موتورهای 400 وات Bldc,RS485 کنترلر موتورهای Bldc,220V موتور DC بدون برس,RS485 Controller Bldc Motors,220V Brushless DC Motor |
||
موتورهای Bldc 220 ولت 3000 دور در دقیقه 400 وات با برد درایور کنترلر RS485
برد درایور JK86BLS71-24+ با RS485، ایزوله ایمنی ولتاژ بالا و پایین؛کنترل موتور FOC غیر القایی بردار، 400 وات 220 ولت، قدرت تا 400 وات
1. مشخصات موتور dc بدون جاروبک:
نام محصول: موتور براشلس DC تعداد فاز: 3 فاز
تعداد قطب: 4 قطب /8 قطب /10 قطب
ولتاژ نامی: 24v /36v /48v /310v
سرعت نامی: 3000 دور در دقیقه / 4000 دور در دقیقه / یا سفارشی
گشتاور امتیازی: سفارشی
نرخ فعلی: سفارشی
توان نامی: 23w~2500W
| مدل | JK86BLS71-24 |
| ولتاژ | 220 ولت |
| گشتاور | 0.7 نیوتن متر |
| سرعت | 3000 دور در دقیقه |
| جاری | 6.3A |
| قدرت | 400 وات |
| طول بدن | 84.5 میلی متر |
| تایپ کنید | موتور bldc با سنسور هال |
لطفاً توجه داشته باشید: سفارشی سازی پذیرفته می شود، مانند رمزگذار، گیربکس مختلف، ترمز یا سایر پارامترهای مورد نیاز مشتری.
| سری محصولات | قطب شماره | ولتاژ محاسبه شده | سرعت رتبه بندی شده | گشتاور نامی | قدرت نامی | طول موتور |
| موتور 42 میلی متری BLDC | 8 | 24 ولت | 4000 دور در دقیقه | 0.0625 ~ 0.25 نیوتن متر | 26 ~ 105 وات | 41 ~ 100 میلی متر |
| موتور BLDC 57 میلی متری | 4 | 36 ولت | 4000 دور در دقیقه | 0.055 ~ 0.44 نیوتن متر | 23 ~ 184 وات | 37 ~ 107 میلی متر |
| موتور BLDC 60 میلی متری | 8 | 48 ولت | 3000 دور در دقیقه | 0.3 تا 1.2 نیوتن متر | 94 ~ 377 وات | 78 ~ 120 میلی متر |
| موتور BLDC 80 میلی متری | 4 | 48 ولت | 3000 دور در دقیقه | 0.35 تا 1.4 نیوتن متر | 110 ~ 440 وات | 78 ~ 138 میلی متر |
| موتور 86 میلی متری BLDC | 8 | 48 ولت | 3000 دور در دقیقه | 0.35 تا 2.1 نیوتن متر | 110 ~ 660 وات | 71 ~ 138.5 میلی متر |
| موتور 110 میلی متری BLDC | 8 | 310 ولت | 3000 دور در دقیقه | 1.65 تا 6.6 نیوتن متر | 518 ~ 2073 وات | 83 ~ 173 میلی متر |
| موتور 130 میلی متری BLDC | 10 | 310 ولت | 3000 دور در دقیقه | 2.39 ~ 11.94 نیوتن متر | 750 تا 2500 وات | 115 ~ 190 میلی متر |
| در بالا فقط برای محصولات نماینده، محصولات با درخواست ویژه می توانند طبق درخواست مشتری ساخته شوند. | ||||||
mtor
2. مشخصات الکتریکی موتور bldc:
| مدل | ||||||
| مشخصات | واحد | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 8 | ||||
| ولتاژ محاسبه شده | VDC | 48 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | ||||
| گشتاور نامی | نیوتن متر | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| جریان رتبه بندی شده | آمپر | 3 | 6.3 | 9 | 11.5 | 18 |
| قدرت نامی | دبلیو | 110 | 220 | 330 | 440 | 660 |
| اوج گشتاور | نیوتن متر | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| اوج جریان | آمپر | 9 | 19 | 27 | 35 | 54 |
| EMF پشت | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| ثابت گشتاور | Nm/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| اینرسی روتور | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| طول بدن | میلی متر | 71 | 84.5 | 98 | 115.5 | 138.5 |
| وزن | کیلوگرم | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25+70 ℃ | |||||
| دمای عملیاتی | -15+50℃ | |||||
| رطوبت کاری | <= 85٪ RH | |||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، گاز قابل اشتعال، غبار روغن، بدون گرد و غبار. | |||||
| ارتفاع | 1000 متر یا کمتر | |||||

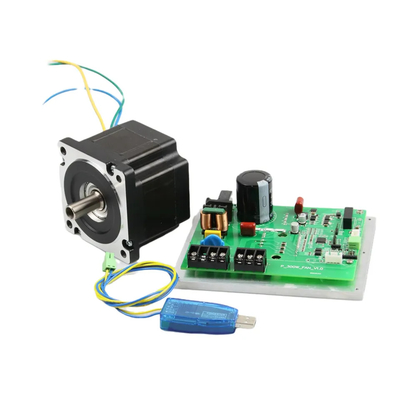

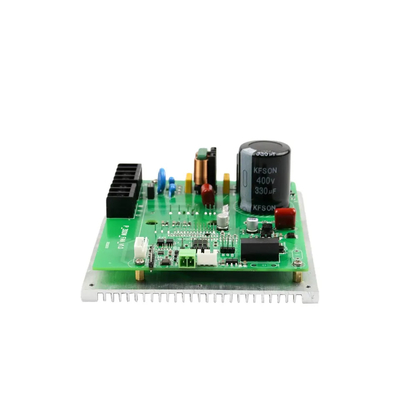

3. عکس JK86BLS71-24 با برد درایور کنترلر RS485:
4-تجهیزات را تولید کنید:
5-فرآیند تولید:
6. سفارشیازموتور برق بدون جاروبک:
7. مزایاموتور Bldc مربع 4000 دور در دقیقه:
ثبات سرعت
سنسورهای جلوه هال ساخته شده در موتور BLDC، تغییر قطبیت از یک قطب N به یک قطب S را در حین چرخش روتور تشخیص می دهند.بر اساس زمان بین تغییر حالت، سرعت روتور تعیین می شود.سپس این اطلاعات به مدار درایو داده می شود تا سرعت توالی سوئیچینگ را تنظیم کند.
عملکرد با سرعت بالا
سیستم های DC برس دار و بدون جاروبک گشتاور مسطح را در محدوده سرعت وسیعی ارائه می کنند در حالی که موتورهای AC اغلب با افزایش سرعت، گشتاور خود را از دست می دهند.
