| محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001 |
| شماره مدل: | JK57HS112-3004SV |
| مقدار حداقل تعداد سفارش: | 3-10 عدد |
|---|---|
| قیمت: | US $37.5-48 / Pieces |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی |
| زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
| شرایط پرداخت: | T/T، پی پال، Western Union، L/C |
| قابلیت ارائه: | 30000 عدد در ماه |
| فاز: | 2 | تایپ کنید: | ترکیبی |
|---|---|---|---|
| زاویه گام (درجه): | 1.8 درجه | نگه داشتن گشتاور: | 30 کیلوگرم سانتی متر |
| فعلی / فاز: | 3A | نام محصول: | استپ موتور نما23 |
| وزن: | 2.4 کیلوگرم | طول موتور: | 112 میلی متر |
| برجسته: | موتور پله ای حلقه بسته هیبریدی,موتور پله ای حلقه بسته 98 میلی متری,موتور پله ای هیبریدی گشتاور 2.2N |
||

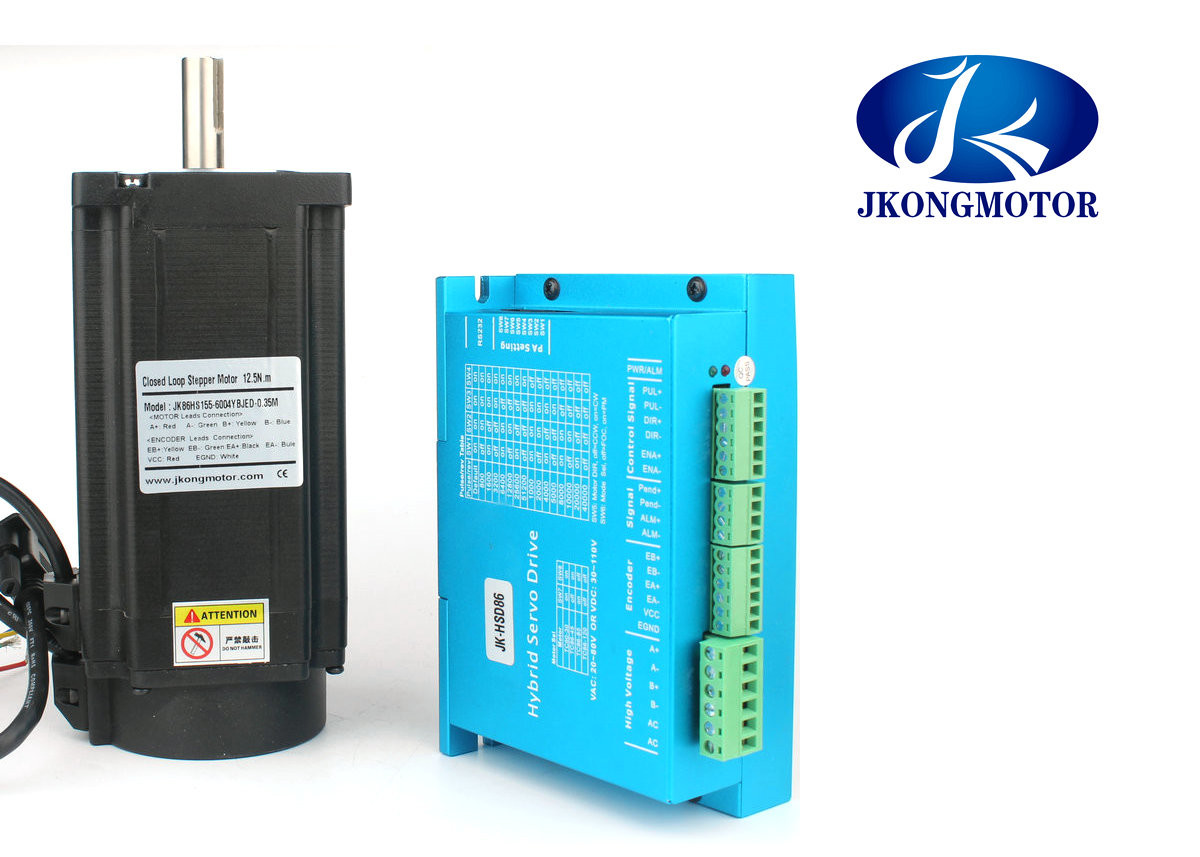

گشتاور استپر موتور هیبریدی نما 23 حلقه بسته 2.2 نیوتن طول 98 میلی متر
استپر موتور یک دستگاه الکترومغناطیسی است که پالس های دیجیتال را به چرخش شفت مکانیکی تبدیل می کند.از مزایای موتورهای پله ای می توان به هزینه کم، قابلیت اطمینان بالا، گشتاور بالا در سرعت های پایین و ساختار ساده و مستحکم اشاره کرد که تقریباً در هر محیطی کار می کند.معایب اصلی در استفاده از موتور پله ای اثر رزونانس است که اغلب در سرعت های پایین نشان داده می شود و گشتاور با افزایش سرعت کاهش می یابد.
مشخصات عمومی:
|
مورد |
مشخصات فنی |
|
زاویه گام |
1.8 درجه |
|
افزایش دما |
حداکثر 80 ℃ |
|
دمای محیط |
-20℃~+50℃ |
|
مقاومت عایق |
حداقل 100 MΩ500VDC |
|
قدرت دی الکتریک |
500 VAC به مدت 1 دقیقه |
|
شفت بازی شعاعی |
حداکثر 0.02(450 گرم بار) |
|
بازی محوری شفت |
حداکثر 0.08(450 گرم بار) |
|
حداکثرنیروی شعاعی |
75N (20 میلی متر از فلنج) |
|
حداکثرنیروی محوری |
15N |
مشخصات برق:
|
شماره مدل |
زاویه گام |
طول موتور |
جاری /فاز |
مقاومت /فاز |
اندوکتانس /فاز |
نگه داشتن گشتاور |
# سرنخ |
گشتاور بازدارنده |
اینرسی روتور |
جرم |
|
|
(°) |
(L) میلی متر |
آ |
Ω |
mH |
نیوتن متر |
خیر |
g.cm |
g.cm |
کیلوگرم |
|
JK57HS100-4204 |
1.8 |
100 |
4.2 |
0.75 |
3 |
3 |
4 |
1100 |
700 |
1.3 |
|
JK57HS112-3004 |
1.8 |
112 |
3 |
1.6 |
7.5 |
3 |
4 |
1200 |
800 |
1.4 |
|
JK57HS112-4204 |
1.8 |
112 |
4.2 |
0.9 |
3.8 |
3.1 |
4 |
1200 |
800 |
1.4 |
مزایای
از آنجایی که استپر موتورها به صورت دیجیتالی با استفاده از یک پالس ورودی کنترل می شوند، برای استفاده با سیستم های کنترل شده کامپیوتری مناسب هستند.
آنها در کنترل عددی ماشین ابزار استفاده می شوند.
در درایوهای نوار، درایوهای فلاپی دیسک، چاپگرها و ساعت های برقی استفاده می شود.
موتور پله ای همچنین در پلاتر XY و روباتیک استفاده می شود.
کاربرد وسیعی در صنایع نساجی و ساخت مدارهای مجتمع دارد.
کاربردهای دیگر استپر موتور در فضاپیماهایی است که برای اکتشافات علمی سیارات و غیره به فضا پرتاب می شوند.
این موتورها همچنین کاربردهای تجاری، پزشکی و نظامی متنوعی دارند و در تولید فیلم های علمی تخیلی نیز استفاده می شوند.
در ساعت مچی از موتورهای پله ای میکرووات استفاده می شود.
در ماشین ابزار از موتورهای پله ای با توان چند ده کیلووات استفاده می شود.
