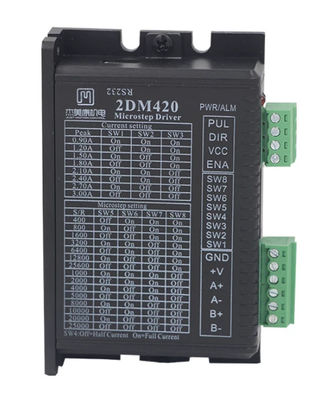

لباس درایو موتور پله ای DM556 2DM420 For Nema 17 Nema 23

Oمرور

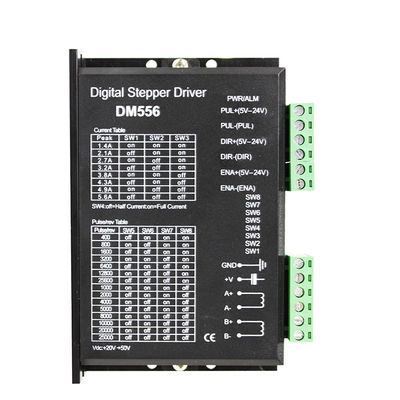

DM556 یک درایور استپر دیجیتال با کارایی بالا نسل جدید مبتنی بر DSP با الگوریتم کنترل پیشرفته است.موتورهایی که توسط DM556 هدایت می شوند می توانند با نویز بسیار کمتر و لرزش بسیار کمتری نسبت به سایر درایورهای موجود در بازار کار کنند.DM556 دارای ویژگی صدای کمتر، لرزش کمتر و گرمایش کمتر است.ولتاژ DM556 DC 20V-50V است.برای تمام موتورهای پله ای هیبریدی 2 فاز که جریان آنها کمتر از 5.6 آمپر است مناسب است.15 نوع میکرو گام DM542 وجود دارد.حداکثر تعداد گام DM556 25000 گام بر دور است (میکروسپ 1/128 است).محدوده جریان آن 1.4A-5.6A است و جریان خروجی آن دارای 8 استال است.DM556 دارای عملکردهای حفاظتی خودکار نیمه جریان، اضافه ولتاژ، تحت ولتاژ و جریان بیش از حد است.

نسبت به DM542 و سایر درایورها مقرون به صرفه تر است.علاوه بر این، می تواند با موتورهای پله ای NEMA17، NEMA23 و NEMA34 مطابقت داشته باشد.

و به طور گسترده در سیستم های CNC استفاده می شود.

سینشانگر معمولی درایور موتور پله ای 2 فاز

تقسیم بندی درایور چیست؟چه رابطه ای بین سرعت استپ موتور و فرکانس پالس وجود دارد؟

به دلیل ساختار منحصر به فرد موتور پله، هنگام خروج از کارخانه با "زاویه پله ذاتی موتور" مشخص می شود (به عنوان مثال 0.9°/1.8°، که نشان می دهد زاویه چرخش هر مرحله از نیم پله برابر است. 0.9 درجه و کل مرحله 1.8 درجه است).

با این حال، در بسیاری از موارد و موارد کنترل دقیق، کل زاویه گام بسیار بزرگ است، که بر دقت کنترل تأثیر می گذارد، و ارتعاش بسیار زیاد است، بنابراین مراحل زیادی برای تکمیل یک زاویه گام طبیعی موتور لازم است، که به اصطلاح درایو تقسیم فرعی است. دستگاه الکترونیکی که می تواند به این عملکرد دست یابد، درایور زیربخش نامیده می شود.

کاربردهای درایور استپر موتور

می توان آن را در انواع تجهیزات و ابزارهای اتوماسیون در مقیاس کوچک مانند دستگاه برچسب زدن، دستگاه برش، دستگاه بسته بندی، دستگاه نقشه کشی، دستگاه حکاکی، دستگاه CNC و غیره استفاده کرد.زمانی که در تجهیزاتی که نیاز به لرزش کم، سر و صدای کم، دقت بالا و سرعت بالا دارند، همیشه عملکرد خوبی دارد.
