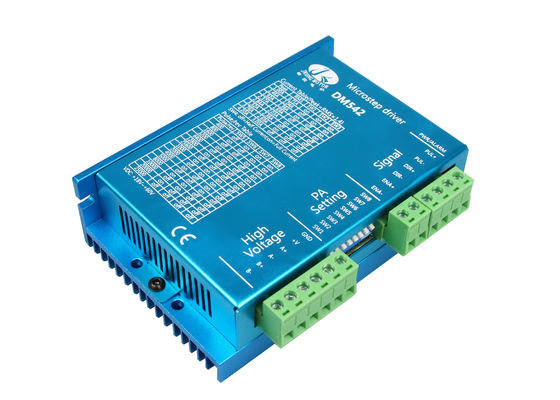

درایور پله ای دو فاز DC 20V 1A - 4.2A DM542 با لرزش کم

Oمرور

DM542 یک درایور استپر دیجیتال با کارایی بالا نسل جدید مبتنی بر DSP با الگوریتم کنترل پیشرفته است.موتورهایی که توسط DM542 هدایت می شوند می توانند با صدای بسیار کمتر و لرزش بسیار کمتری نسبت به سایر درایورهای موجود در بازار کار کنند.DM542 دارای ویژگی صدای کمتر، لرزش کمتر و گرمایش کمتر است.ولتاژ DM542 DC 20V-50V است.برای تمام موتورهای پله ای هیبریدی دو فاز که جریان آنها کمتر از 4.20 آمپر است مناسب است.15 نوع میکرو گام DM542 وجود دارد.حداکثر تعداد گام DM542 25600 گام در دور است (میکروسپ 1/128 است).محدوده جریان آن 1.0A-4.20A است و جریان خروجی آن دارای 8 استال است.DM542 دارای عملکردهای حفاظتی خودکار نیمه جریان، اضافه ولتاژ، تحت ولتاژ و جریان بیش از حد است.

سینشانگر معمولی درایور موتور پله ای 2 فاز

استپر موتور و استپر درایو چیست؟

استپر موتور یک موتور ویژه است که به طور ویژه برای کنترل دقیق سرعت و موقعیت استفاده می شود.این گام به گام در یک زاویه ثابت (به نام "زاویه گام") کار می کند، بنابراین به آن موتور پله ای می گویند.ویژگی آن این است که خطای انباشته وجود ندارد.هر سیگنال پالسی را از کنترلر دریافت می کند و موتور در یک زاویه ثابت زیر درایو درایور کار می کند، بنابراین به طور گسترده ای در کنترل های مختلف حلقه باز استفاده می شود.

درایور استپر یک تقویت کننده قدرت است که می تواند موتور پله ای را کار کند.می تواند سیگنال پالس ارسال شده توسط کنترلر را به سیگنال قدرت موتور پله ای تبدیل کند.سرعت موتور متناسب با فرکانس پالس است، بنابراین فرکانس پالس کنترل را می توان با دقت تنظیم کرد.موقعیت یابی دقیق را می توان با کنترل تعداد پالس ها به دست آورد.

تقسیم بندی درایور چیست؟چه رابطه ای بین سرعت استپ موتور و فرکانس پالس وجود دارد؟

به دلیل ساختار منحصر به فرد موتور پله، هنگام خروج از کارخانه با "زاویه پله ذاتی موتور" مشخص می شود (به عنوان مثال 0.9°/1.8°، که نشان می دهد زاویه چرخش هر مرحله از نیم پله برابر است. 0.9 درجه و کل مرحله 1.8 درجه است).

با این حال، در بسیاری از موارد و موارد کنترل دقیق، کل زاویه گام بسیار بزرگ است، که بر دقت کنترل تأثیر می گذارد، و ارتعاش بسیار زیاد است، بنابراین مراحل زیادی برای تکمیل یک زاویه گام طبیعی موتور لازم است، که به اصطلاح درایو تقسیم فرعی است. دستگاه الکترونیکی که می تواند به این عملکرد دست یابد، درایور زیربخش نامیده می شود.

کاربردهای درایور استپر موتور

می توان آن را در انواع تجهیزات و ابزارهای اتوماسیون در مقیاس کوچک مانند دستگاه برچسب زدن، دستگاه برش، دستگاه بسته بندی، دستگاه نقشه کشی، دستگاه حکاکی، دستگاه CNC و غیره استفاده کرد.زمانی که در تجهیزاتی که نیاز به لرزش کم، صدای کم، دقت بالا و سرعت بالا دارند، همیشه عملکرد خوبی دارد.
