محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
نام تجاری: | Jkongmotor |
گواهی: | CE, Rohs, ISO,Reach... |
شماره مدل: | استپر موتور یکپارچه nema 23 |
مقدار حداقل تعداد سفارش: | 3-10 عدد |
---|---|

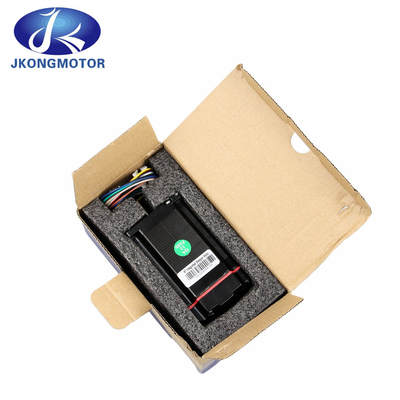

جزئیات بسته بندی: | نمونه با کارتن صادراتی مقدار زیادی با پالت |
زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
قابلیت ارائه: | 100000 عدد در ماه |
نام: | موتور پله ای یکپارچه canopen برای cnc | نوع موتور: | استپر موتور یکپارچه با درایور |
---|---|---|---|
نام مدل: | استپر موتور یکپارچه nema 23 | ولتاژ محاسبه شده: | معمولی: 24 ولت |
جاری: | 5A | نگه داشتن گشتاور: | 2.2 نیوتن متر |
طول بدن: | 80 میلی متر | شفت: | D=8mm |
امکانات: | طول موتور 2N.m 57x57x80mm nema 23 یکپارچه استپر موتور حلقه بسته با درایور رمزگذار، اختیاری برای ارتب | ||
برجسته: | استپر موتور یکپارچه 2.2 N.M با درایور,موتور پله ای مجتمع 24 ولت نما 23,استپر موتور نما 23 80 میلی متر طول |

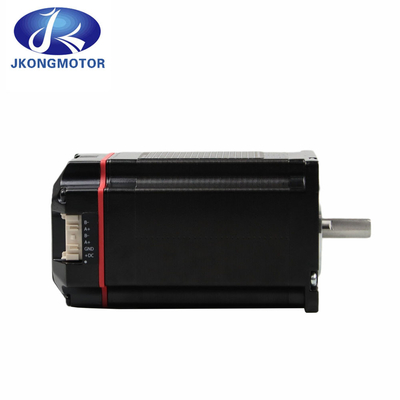

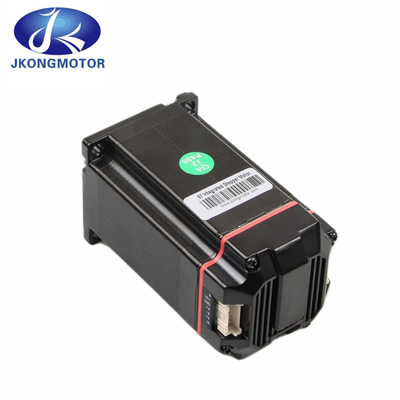

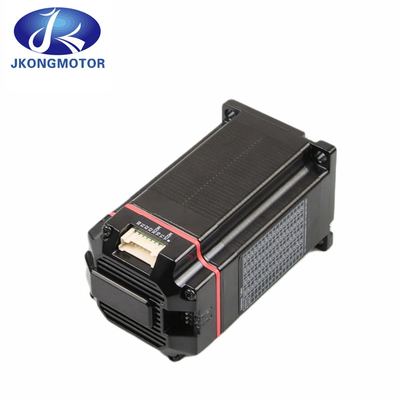

CANopen / RS485 Communication 2.2NM Nema 23 Servo Stepper Motor Integrated with Encoder Driver 1000pulse/R
CANopen JKONGMOTOR یک موتور پلهای NEMA 23 (57 میلیمتری) با گشتاور بالا 1.8 درجه است که با یک درایور microstepping پیشرفته و با وضوح بالا و یک رابط CANopen با ویژگیهای کامل پشتیبانی میکند که از لایه برنامه کاربردی CANopen و نمایه ارتباطی برای درایوها و کنترل حرکت پشتیبانی میکند.
استپر موتور هوشمند با کنترلر و رمزگذار یکپارچه.سیستم سروو همه کاره صرفه جویی در فضا که نصب را ساده می کند.اندازه فلنج: 56 میلی متر
CANopen یک پروتکل سطح بالاتر مبتنی بر CAN است که در برنامه هایی مانند خودرو، تجهیزات پزشکی، بسته بندی، الکترونیک دریایی و راه آهن استفاده می شود.برخی از مزایای شبکه CANopen عبارتند از: طراحی شده برای کنترل توزیع شده هزینه کمتر، رابط دو سیمه ساده، قابلیت همکاری دستگاه های مختلف با پروفایل های استاندارد دستگاه، پروتکل باز، مستقل از فروشنده با استانداردسازی (EN50325-4)
1. مشخصات عمومی موتور پله ای مجتمع نما 23 هیبریدی 57 میلی متری:
نام | موتور پله ای یکپارچه canopen برای cnc |
مدل | استپر موتور یکپارچه با درایور |
نوع موتور | استپر موتور یکپارچه nema 23 |
ولتاژ محاسبه شده | معمولی: 24 ولت |
نگه داشتن گشتاور | 2.2 نیوتن متر |
طول بدن | 80 میلی متر |
جاری | 5A |
شفت | D=8mm |
کنترل پشتیبانی | CANopen CiA402 / RS485 MODBUS |
امکانات | موتور پلهای یکپارچه نما 23 با درایور رمزگذار، اختیاری برای ارتباطات RS485 MODBUS یا CANopen، فنآوریهای استپ موتور و درایو ISM در یک دستگاه واحد، صرفهجویی در فضا، سیمکشی و هزینه را نسبت به راهحلهای موتور و درایو معمولی ارائه میدهد.با کنترلر، ISM گزینه های کنترل بیشتری دارد و توابع تشخیص استال و جلوگیری از سکون دارد. |
2، ویژگی هایدرایور کنترلر استپر موتور یکپارچه:
1): نسل جدید فناوری DSP 32 بیتی.
2): پشتیبانی از پروتکل استاندارد MODBUS-RTU.
3): ترمینال عملکرد ورودی 4 طرفه، ترمینال عملکرد خروجی 2 طرفه.
4): پوسیدگی گشتاور کاهش می یابد و سرعت می تواند به 3000 دور در دقیقه برسد.
5): خروجی زنگ داخلی برای نظارت و کنترل آسان.
6): به طور هوشمند جریان را تنظیم کنید، لرزش، نویز و گرما را کاهش دهید و راندمان را تا 35٪ افزایش دهید.
7): محدوده ولتاژ: DC24~50V.
8): 16 زیربخش قابل تنظیم، پیش فرض 1000 پالس / r است.
9): سرعت و استحکام بالا عالی، ادغام کامل سروو و استپر.
10): با اضافه ولتاژ، کم ولتاژ، جریان اضافه و سایر عملکردهای حفاظتی.
11): طراحی یکپارچه با موتور محرک.نصب آسان، ردپای کوچک و سیم کشی ساده.
3، کاربردموتور پله ای درایو یکپارچه:
چاپ، AOI، پیوند پانل، تجهیزات انتقال و غیره در تجهیزات مربوط به PCB.تجهیزات مرتبط با دوربین مانند دوربین و اثر انگشت؛دستگاه کریستال جامد، دستگاه اتصال سیم، دستگاه توزیع، شکاف پرتو، و دستگاه نوار بسته بندی در بسته بندی.
4، مشخصات عمومی nema 23استپر موتور یکپارچه:
مشخصات | سری ISM57-R | |||
واحد | کمترین | معمول | بیشترین | |
جریان خروجی | آ | 1.8 | - | 4 |
ولتاژ ورودی | وی دی سی | 24 | 36 | 50 |
جریان ورودی نامی | mA | 10 | 10 | 50 |
ولتاژ ورودی نامی | V | - | 24 | 24 |
فرکانس پالس | کیلوهرتز | 0 | - | 200 |
مقاومت عایق | MΩ | 100 | - | - |
5، داده های فنی:
داده های فنی | ||||
نام | واحد | ISM57-R1x | ISM57-R2x | ISM57-R3x |
فاز | فاز | 2 | 2 | 2 |
زاویه گام | درجه | 1.8 | 1.8 | 1.8 |
ولتاژ محاسبه شده | V(DC) | 24 تا 50 | 24 تا 50 | 24 تا 50 |
جریان خروجی | آ | 4 | 5 | 5 |
نگه داشتن گشتاور | نیوتن متر | 1.2 | 2.2 | 3 |
طول موتور | میلی متر | 56 | 80 | 101 |
درجه عایق | - | ب | ب | ب |
دمای عملیاتی | ℃ | 0 تا 55 | 0 تا 55 | 0 تا 55 |
6، توضیحات ترمینال:
توضیحات ترمینال | |||
سنجاق | عملکرد | توجه داشته باشید | شماتیک رابط |
PWR | شاخص توان | نشانگر روشن شدن برق | |
ALM | نشانگر هشدار | نشانگر هشدار ماهیگیری | |
X0-X3 | 4 ترمینال ورودی | ترمینال ورودی/خروجی، منبع تغذیه سیگنال 24 ولت، پشتیبانی از دو حالت سیم کشی NPN و PNP، پشتیبانی از اصلاح نرم افزار عملکرد ترمینال | |
XCOM | ورودی مشترک | ||
Y0-Y1 | 2 ترمینال خروجی | ||
YCOM | خروجی مشترک | ||
ب- | رابط ارتباطی RS485 1 | 2 مجموعه رابط ارتباطی RS485، برای اتصال ورودی و خروجی استفاده می شود، نرخ باود پیش فرض 115200 است، فرمت داده: داده 8 بیتی، بدون رقم چک، 1 بیت توقف. | |
A+ | |||
ب- | رابط ارتباطی RS485 2 | ||
A+ | |||
+DC | ترمینال مثبت ورودی برق | DC24 ~ 50 ولت | |
GND | ترمینال منفی ورودی برق |
7، ترمینال ورودی / خروجی:
ترمینال ورودی/خروجی: | ||
سنجاق | نام | عملکرد |
X0 | ترمینال ورودی | ترمینال ورودی/خروجی، منبع تغذیه سیگنال 24 ولت، پشتیبانی از دو حالت سیم کشی NPN و PNP، پشتیبانی از اصلاح نرم افزار عملکرد ترمینال |
X1 | ||
X2 | ||
X3 | ||
XCOM | ترمینال ورودی مشترک | |
Y0 | ترمینال خروجی | ترمینال خروجی، حداکثر جریان رانندگی 50 میلی آمپر است، تغییر نرم افزار عملکرد ترمینال را پشتیبانی می کند |
Y1 | ||
YCOM | ترمینال خروجی مشترک |

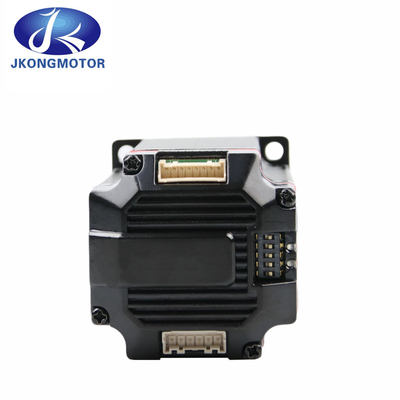

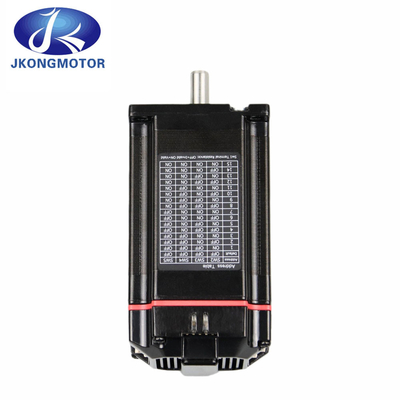

8، تنظیمات سوئیچ DIP:
تنظیمات سوئیچ DIP: | ||
سنجاق | امضاء کردن | عملکرد |
1 | SW1 | SW1: مقاومت ترمینال |
2 | SW2 | SW2-5: تنظیم آدرس |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9، تنظیم پورت برق:
تنظیم پورت برق: | ||
سنجاق | نام | عملکرد |
ب- | پورت ارتباطی | پورت ارتباطی MODBUS |
A+ | ||
ب- | ||
A+ | ||
GND | پورت برق | DC: 24 ~ 50 ولت |
+DC |
10، انتشار زنگ هشدار:
انتشار زنگ هشدار: | |||
کد خطا | اطلاعات خطا | چراغ هشدار ALM | بازنشانی |
Err1: (0x01) | جریان اضافه یا اتصال کوتاه فاز به فاز | بازنشانی خاموش کردن | |
Err2: (0x02) | ولتاژ منبع تغذیه خیلی زیاد است | قفل / تنظیم مجدد خودکار | |
Err3: (0x03) | ولتاژ منبع تغذیه خیلی کم است | قفل / تنظیم مجدد خودکار | |
Err5: (0x05) | خارج از حد مجاز | بازنشانی خاموش کردن |
11، از محیط استفاده کنید:
استفاده از محیط: | ||
روش خنک کننده | خنک کننده هیت سینک | |
استفاده از محیط: | از محیط استفاده کنید | تا آنجا که ممکن است از سایر تجهیزات گرمایشی دور نگه دارید، از گرد و غبار، غبار روغن، گاز خورنده، مکان های لرزش قوی اجتناب کنید، گازهای قابل اشتعال و گرد و غبار رسانا را ممنوع کنید. |
درجه حرارت | 0 ~ 50 ℃ | |
رطوبت | 40 تا 90 % RH (بدون تراکم) | |
شوکه شدن | 10 ~ 55 هرتز / 0.15 میلی متر | |
دمای ذخیره سازی | -20℃ ~ +80℃ |
12، ابعاد محصول: (واحد = میلی متر)
13، طراحی سفارشی:
اگر این موتور با درخواست شما مطابقت ندارد.لطفا با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال / رمزگذار / ترمز / گیربکس و دیگران را سفارشی سازی کنیم.ما در کنار شما و تیم شما کار خواهیم کرد تا موتوری را طراحی کنیم که با نیازهای دقیق برنامه شما مطابقت داشته باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.
14، انواع شفت سفارشی:
