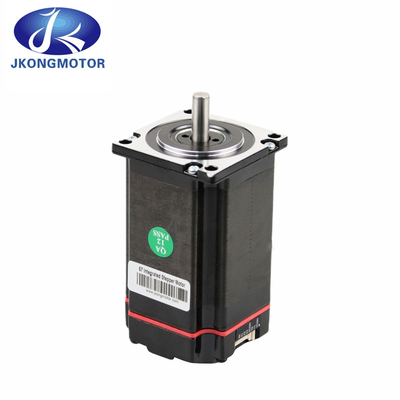

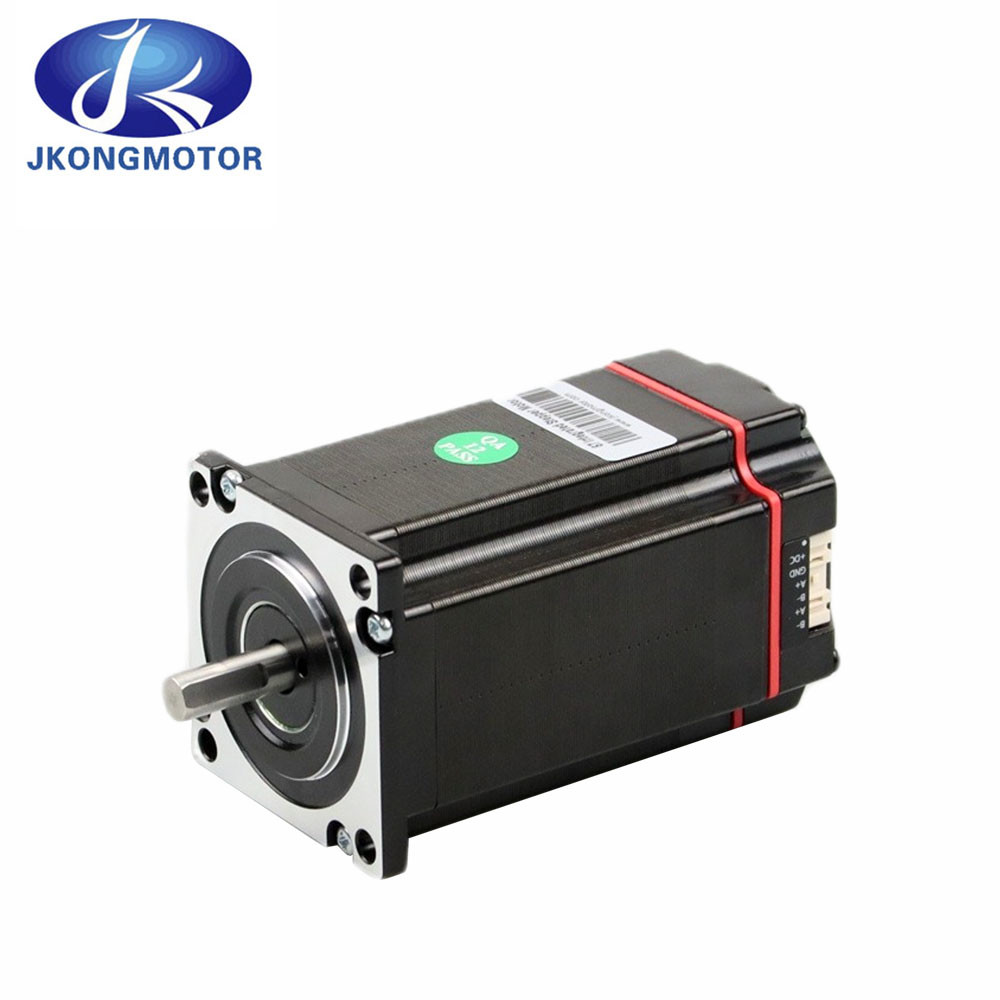

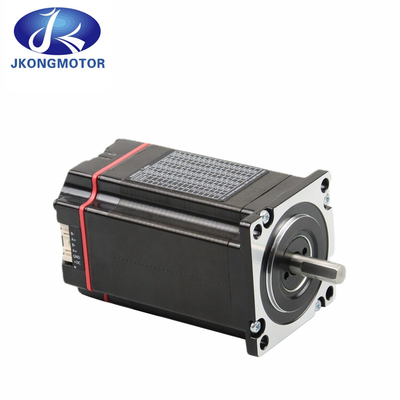

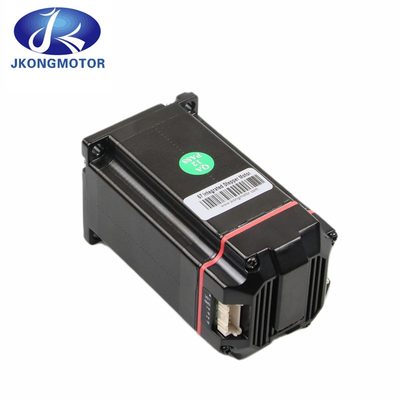

RS485 یا CANopen 1.2N.M نما 23 استپر موتور یکپارچه با درایور رمزگذار 56 CANopen CiA402 یا MODBUS

RS485 یا CANopen 1.2NM نما 23 استپر موتور یکپارچه با درایور رمزگذار 56 CANopen CiA402 یا MODBUS

موتور پله ای یکپارچه یک سیستم کنترل حرکت بسیار مقرون به صرفه است زیرا کنترل کننده میکرو استپ داخلی و الکترونیک درایور آن در مجموعه ادغام شده است.سری یکپارچه استپر موتور، حدس و گمان را از سازگاری استپر موتور و درایور حذف می کند.سری ISM42 و ISM57 برای کاربردهای حرکتی ساده عالی هستند.درایور میکرو استپ دوقطبی دارای وضوح بین 200-1600 گام در چرخش است و دارای مقررات خاموش شدن بیش از حد دما و اتصال کوتاه است.استپر موتورها، درایورها و کنترلرهای یکپارچه در سایزهای NEMA 17 و 23 با درجه بندی گشتاور از 31 تا 425 اونس اینچ موجود هستند.موتورهای پله‌ای با گشتاور بالا در سری موتورهای پله‌ای مجتمع استفاده می‌شوند که زاویه پله 1.8 درجه با طول پشته‌های 1/2، 1، 2 یا 3 را ارائه می‌کنند که گستره وسیعی از گشتاور راه‌اندازی و بینابینی را فراهم می‌کنند.اگر نیاز به تغییراتی در سیم‌پیچ‌های موتور پله‌ای خود دارید، تغییرات شفت و افزودن‌های رمزگذار برای نظارت از راه دور موقعیت در دسترس هستند.

استپر موتورهای یکپارچه شامل قطعات الکترونیکی درایور میکرو استپ داخلی است که نیاز به سیم کشی و اتصال موتور را از بین می برد.سری 23MDSI همچنین شامل یک نمایه/کنترل کننده ساده با ارتباطات RS485 است.این در چهار طول پشته ای موجود است که از 76 تا 425 اونس گشتاور ارائه می کند.درایور میکرو استپ دوقطبی دارای وضوح 200-1600 قدم در چرخش است که عملکرد چرخشی روان را ارائه می دهد.موتور پله ای مجتمع ISM42 و ISM57 در دو نسخه تک شفت یا دو شفت با رمزگذار اختیاری موجود است.

1. مشخصات عمومی موتور پله ای مجتمع نما 23 هیبریدی 57 میلی متری:

2، ویژگی هایدرایور کنترلر استپر موتور یکپارچه:

1): نسل جدید فناوری DSP 32 بیتی.

2): پشتیبانی از پروتکل استاندارد MODBUS-RTU.

3): ترمینال عملکرد ورودی 4 طرفه، ترمینال عملکرد خروجی 2 طرفه.

4): پوسیدگی گشتاور کاهش می یابد و سرعت می تواند به 3000 دور در دقیقه برسد.

5): خروجی زنگ داخلی برای نظارت و کنترل آسان.

6): به طور هوشمند جریان را تنظیم کنید، لرزش، نویز و گرما را کاهش دهید و راندمان را تا 35٪ افزایش دهید.

7): محدوده ولتاژ: DC24~50V.

8): 16 زیربخش قابل تنظیم، پیش فرض 1000 پالس / r است.

9): سرعت و استحکام بالا عالی، ادغام کامل سروو و استپر.

10): با اضافه ولتاژ، کم ولتاژ، جریان اضافه و سایر عملکردهای حفاظتی.

11): طراحی یکپارچه با موتور محرک.نصب آسان، ردپای کوچک و سیم کشی ساده.

3، کاربردموتور پله ای درایو یکپارچه:

چاپ، AOI، پیوند پانل، تجهیزات انتقال و غیره در تجهیزات مربوط به PCB.تجهیزات مرتبط با دوربین مانند دوربین و اثر انگشت؛دستگاه کریستال جامد، دستگاه اتصال سیم، دستگاه توزیع، شکاف پرتو، و دستگاه نوار بسته بندی در بسته بندی.

4، مشخصات عمومی nema 23استپر موتور یکپارچه:

5، داده های فنی:

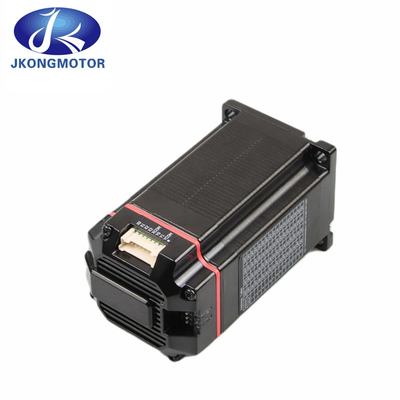

6، توضیحات ترمینال:

توضیحات ترمینال
سنجاق	عملکرد	توجه داشته باشید	شماتیک رابط
PWR	شاخص توان	نشانگر روشن شدن برق
ALM	نشانگر هشدار	نشانگر هشدار ماهیگیری
X0-X3	4 ترمینال ورودی	ترمینال ورودی/خروجی، منبع تغذیه سیگنال 24 ولت، پشتیبانی از دو حالت سیم کشی NPN و PNP، پشتیبانی از اصلاح نرم افزار عملکرد ترمینال
XCOM	ورودی مشترک
Y0-Y1	2 ترمینال خروجی
YCOM	خروجی مشترک
ب-	رابط ارتباطی RS485 1	2 مجموعه رابط ارتباطی RS485، برای اتصال ورودی و خروجی استفاده می شود، نرخ باود پیش فرض 115200 است، فرمت داده: داده 8 بیتی، بدون رقم چک، 1 بیت توقف.
A+
ب-	رابط ارتباطی RS485 2
A+
+DC	ترمینال مثبت ورودی برق	DC24 ~ 50 ولت
GND	ترمینال منفی ورودی برق

7، ترمینال ورودی / خروجی:

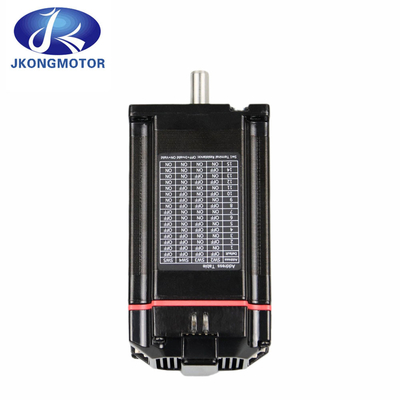

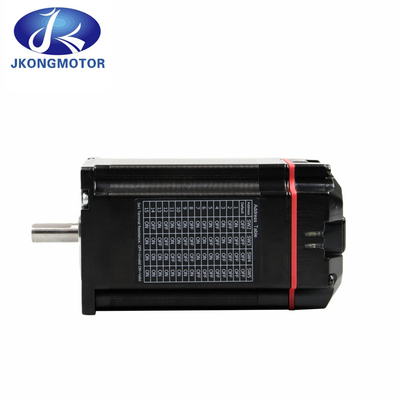

8، تنظیمات سوئیچ DIP:

9، تنظیم پورت برق:

10، انتشار زنگ هشدار:

انتشار زنگ هشدار:
کد خطا	اطلاعات خطا	چراغ هشدار ALM	بازنشانی
Err1: (0x01)	جریان اضافه یا اتصال کوتاه فاز به فاز		بازنشانی خاموش کردن
Err2: (0x02)	ولتاژ منبع تغذیه خیلی زیاد است		قفل / تنظیم مجدد خودکار
Err3: (0x03)	ولتاژ منبع تغذیه خیلی کم است		قفل / تنظیم مجدد خودکار
Err5: (0x05)	خارج از حد مجاز		بازنشانی خاموش کردن

11، از محیط استفاده کنید:

12، ابعاد محصول: (واحد = میلی متر)

13، طراحی سفارشی:

اگر این موتور با درخواست شما مطابقت ندارد.لطفا با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال / رمزگذار / ترمز / گیربکس و دیگران را سفارشی سازی کنیم.ما در کنار شما و تیم شما کار خواهیم کرد تا موتوری را طراحی کنیم که با نیازهای دقیق برنامه شما مطابقت داشته باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.

14، انواع شفت سفارشی:
