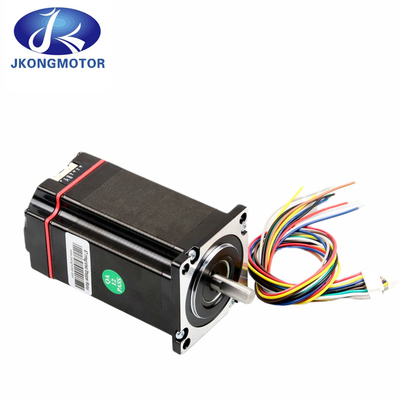

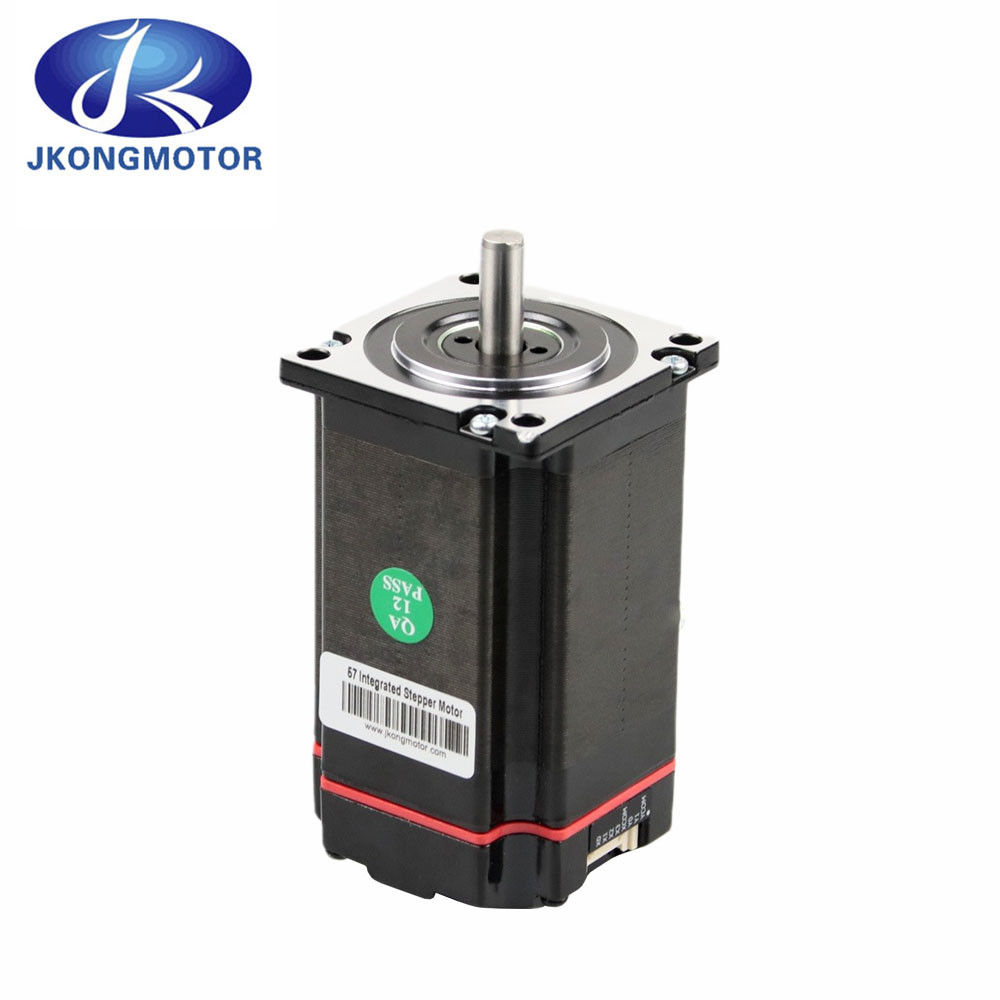

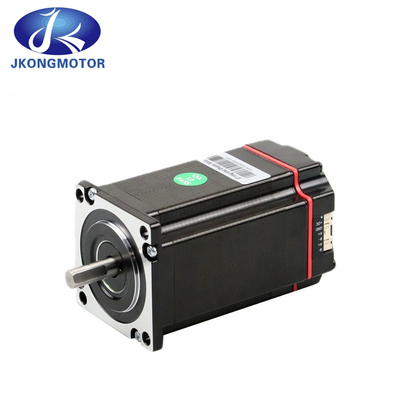

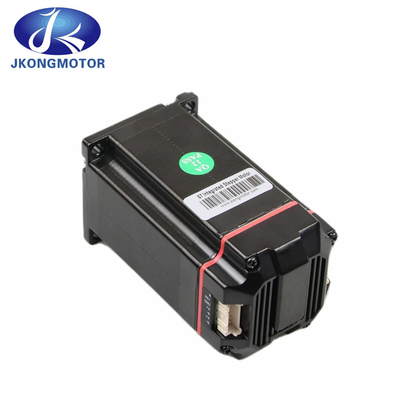

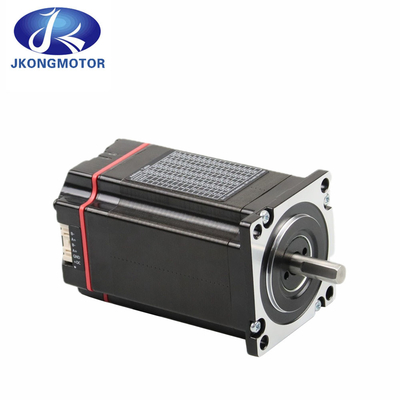

موتور پله ای حلقه بسته یکپارچه RS485 CANopen 1.2N.M / 2.2N.M / 3N.M نما 23 با درایور 56 / 80 میلی متر CANopen CiA402

موتور پله ای حلقه بسته یکپارچه RS485 CANopen 1.2NM / 2.2NM / 3N.M نما 23 با درایور 56 / 80 میلی متر CANopen CiA402

STM فن‌آوری‌های استپ موتور و درایو را در یک دستگاه واحد ادغام کرد و نسبت به راه‌حل‌های موتور و درایو معمولی در فضا، سیم‌کشی و هزینه صرفه‌جویی کرد.با کنترلر، STM گزینه های کنترل بیشتری دارد و عملکردهای تشخیص استال و جلوگیری از سکون دارد.

موتور یکپارچه سری ISM57 JKONGMOTOR یک موتور مقرون به صرفه و کارایی بالا با درایو داخلی است. این موتور مبتنی بر فناوری پیشرفته کنترل جریان دیجیتال است و دارای گشتاور بالا، نویز کم و لرزش کم است.پارامترهای عملیاتی قابل انتخاب سوئیچ هستند.

موتورهای پله ای یکپارچه سری ISM JKONGMOTOR، موتورهای پله ای یکپارچه همه کاره جمع و جور هستند که تقریباً هر نیازی را برای یک سیستم استپر موتور فشرده برآورده می کنند.محدوده نیرو از 0.2 تا 25 نیوتن متر در اندازه فلنج NEMA 17 (43 میلی متر) تا NEMA 43 (110 میلی متر) است. ایده اصلی در موتورهای ISM به حداقل رساندن هزینه های نصب و همچنین ساخت قطعه ای است که در برابر نویز الکتریکی بسیار محافظت شود. که می تواند یک مشکل معمولی در هنگام استفاده از کابل های طولانی بین کنترل کننده و موتور باشد.استپر موتور، سنسور هال یا انکودر و الکترونیک به طور ویژه توسط JKONGMOTOR توسعه داده شده اند به طوری که آنها با هم یک واحد بسته را تشکیل می دهند که درایور برق و کنترلر در داخل موتور در یک بخش بسته نصب می شود.

1. مشخصات عمومی موتور پله ای مجتمع نما 23 هیبریدی 57 میلی متری:

2، ویژگی هایدرایور کنترلر استپر موتور یکپارچه:

1): نسل جدید فناوری DSP 32 بیتی.

2): پشتیبانی از پروتکل استاندارد MODBUS-RTU.

3): ترمینال عملکرد ورودی 4 طرفه، ترمینال عملکرد خروجی 2 طرفه.

4): پوسیدگی گشتاور کاهش می یابد و سرعت می تواند به 3000 دور در دقیقه برسد.

5): خروجی زنگ داخلی برای نظارت و کنترل آسان.

6): به طور هوشمند جریان را تنظیم کنید، لرزش، نویز و گرما را کاهش دهید و راندمان را تا 35٪ افزایش دهید.

7): محدوده ولتاژ: DC24~50V.

8): 16 زیربخش قابل تنظیم، پیش فرض 1000 پالس / r است.

9): سرعت و استحکام بالا عالی، ادغام کامل سروو و استپر.

10): با اضافه ولتاژ، کم ولتاژ، جریان اضافه و سایر عملکردهای حفاظتی.

11): طراحی یکپارچه با موتور محرک.نصب آسان، ردپای کوچک و سیم کشی ساده.

3، کاربردموتور پله ای درایو یکپارچه:

چاپ، AOI، پیوند پانل، تجهیزات انتقال و غیره در تجهیزات مربوط به PCB.تجهیزات مرتبط با دوربین مانند دوربین و اثر انگشت؛دستگاه کریستال جامد، دستگاه اتصال سیم، دستگاه توزیع، شکاف پرتو، و دستگاه نوار بسته بندی در بسته بندی.

4، مشخصات عمومی nema 23استپر موتور یکپارچه:

5، داده های فنی:

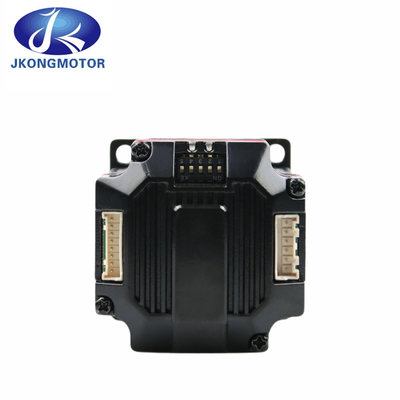

6، توضیحات ترمینال:

توضیحات ترمینال
سنجاق	عملکرد	توجه داشته باشید	شماتیک رابط
PWR	شاخص توان	نشانگر روشن شدن برق
ALM	نشانگر هشدار	نشانگر هشدار ماهیگیری
X0-X3	4 ترمینال ورودی	ترمینال ورودی/خروجی، منبع تغذیه سیگنال 24 ولت، پشتیبانی از دو حالت سیم کشی NPN و PNP، پشتیبانی از اصلاح نرم افزار عملکرد ترمینال
XCOM	ورودی مشترک
Y0-Y1	2 ترمینال خروجی
YCOM	خروجی مشترک
ب-	رابط ارتباطی RS485 1	2 مجموعه رابط ارتباطی RS485، برای اتصال ورودی و خروجی استفاده می شود، نرخ باود پیش فرض 115200 است، فرمت داده: داده 8 بیتی، بدون رقم چک، 1 بیت توقف.
A+
ب-	رابط ارتباطی RS485 2
A+
+DC	ترمینال مثبت ورودی برق	DC24 ~ 50 ولت
GND	ترمینال منفی ورودی برق

7، ترمینال ورودی / خروجی:

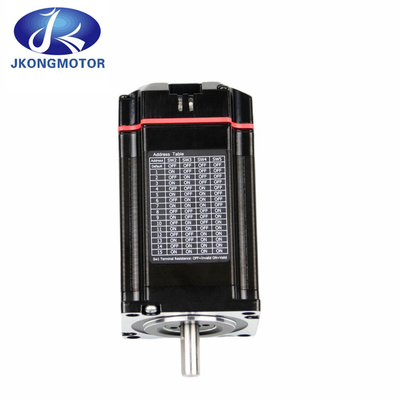

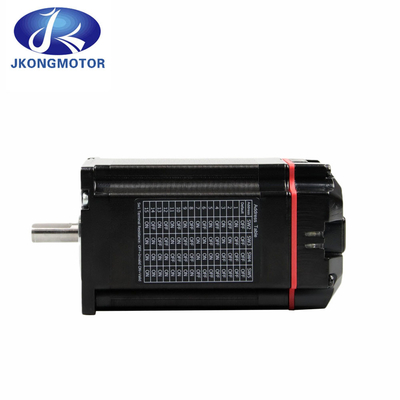

8، تنظیمات سوئیچ DIP:

9، تنظیم پورت برق:

10، انتشار زنگ هشدار:

انتشار زنگ هشدار:
کد خطا	اطلاعات خطا	چراغ هشدار ALM	بازنشانی
Err1: (0x01)	جریان اضافه یا اتصال کوتاه فاز به فاز		بازنشانی خاموش کردن
Err2: (0x02)	ولتاژ منبع تغذیه خیلی زیاد است		قفل / تنظیم مجدد خودکار
Err3: (0x03)	ولتاژ منبع تغذیه خیلی کم است		قفل / تنظیم مجدد خودکار
Err5: (0x05)	خارج از حد مجاز		بازنشانی خاموش کردن

11، از محیط استفاده کنید:

12، ابعاد محصول: (واحد = میلی متر)

13، طراحی سفارشی:

اگر این موتور با درخواست شما مطابقت ندارد.لطفا با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال / رمزگذار / ترمز / گیربکس و دیگران را سفارشی سازی کنیم.ما در کنار شما و تیم شما کار خواهیم کرد تا موتوری را طراحی کنیم که با نیازهای دقیق برنامه شما مطابقت داشته باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.

14، انواع شفت سفارشی:
