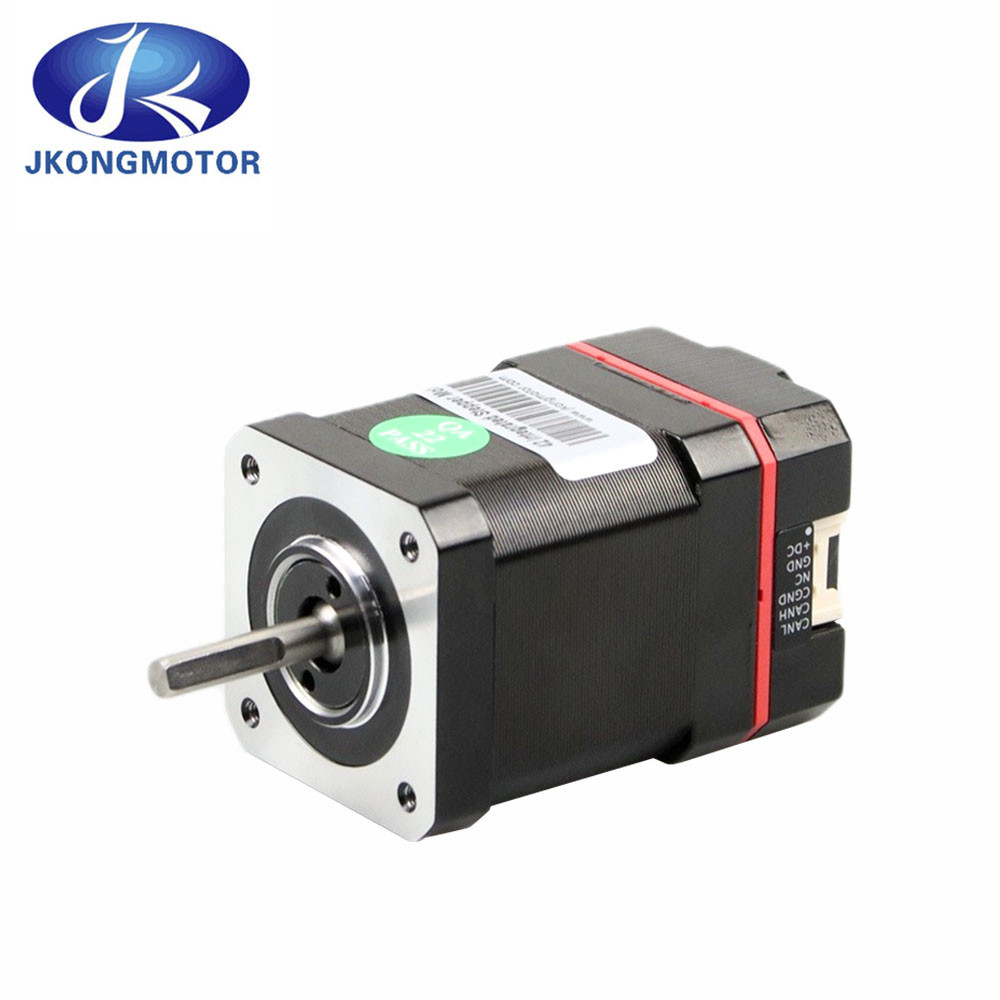

موتور پله ای حلقه بسته مجتمع RS485 CANopen 0.48N.M / 0.72N.M نما 17

موتور پله ای حلقه بسته یکپارچه RS485 CANopen 0.48NM / 0.72NM نما 17 با درایور پشتیبانی استاندارد CANopen CiA402 47 / 60 میلی متر

استپر موتورهای یکپارچهاستپر موتورز یکپارچه موتور پله ای فیوز به همراه محرک و اجزای کنترل را در یک دستگاه واحد قرار می دهد.پله‌های یکپارچه طراحی صرفه‌جویی در فضا ارائه می‌دهند که سیم‌کشی را کاهش می‌دهد و در هزینه نسبت به اجزای جداگانه موتور و درایو صرفه‌جویی می‌کند.

STM یک درایو + موتور + واحد کنترل است که فن‌آوری‌های استپ موتور، درایو و کنترل‌کننده را در یک دستگاه ترکیب می‌کند و نسبت به راه‌حل‌های موتور و درایو معمولی صرفه‌جویی در فضا، سیم‌کشی و هزینه را ارائه می‌دهد.مدل های "S" گزینه های کنترلی مانند گام و جهت، ورودی آنالوگ، کنترل جوی استیک و دستورات میزبان را با استفاده از زبان فرمان Si (SCL) ارائه می دهند.SCL امکان کنترل از طریق دستورات سریال ارسال شده از یک دستگاه میزبان مانند PC یا PLC را فراهم می کند.این به کاربر اجازه می‌دهد تا انواع حرکت، I/O، و وظایف وضعیت سیستم را از طریق یک دستگاه سریال میزبان انجام دهد.

1. مشخصات عمومی موتور پله ای مجتمع نما 17 هیبریدی 42 میلی متری:

2، ویژگی هایدرایور کنترلر استپر موتور یکپارچه:

1): نسل جدید فناوری DSP 32 بیتی.

2): پشتیبانی از پروتکل استاندارد CANopen CiA402.

3): ترمینال عملکرد ورودی 4 طرفه، ترمینال عملکرد خروجی 2 طرفه.

4): پوسیدگی گشتاور کاهش می یابد و سرعت می تواند به 3000 دور در دقیقه برسد.

5): خروجی زنگ داخلی برای نظارت و کنترل آسان.

6): به طور هوشمند جریان را تنظیم کنید، لرزش، نویز و گرما را کاهش دهید و راندمان را تا 35٪ افزایش دهید.

7): محدوده ولتاژ: DC24~36V.

8): 16 زیربخش قابل تنظیم، پیش فرض 1000 پالس / r است.

9): سرعت و استحکام بالا عالی، ادغام کامل سروو و استپر.

10): با اضافه ولتاژ، کم ولتاژ، جریان اضافه و سایر عملکردهای حفاظتی.

11): طراحی یکپارچه با موتور محرک.نصب آسان، ردپای کوچک و سیم کشی ساده.

3، کاربردموتور پله ای درایو یکپارچه:

چاپ، AOI، پیوند پانل، تجهیزات انتقال و غیره در تجهیزات مربوط به PCB.تجهیزات مرتبط با دوربین مانند دوربین و اثر انگشت؛دستگاه کریستال جامد، دستگاه اتصال سیم، دستگاه توزیع، شکاف پرتو، و دستگاه نوار بسته بندی در بسته بندی.

4، مشخصات عمومیسروو موتور مرحله ای یکپارچه:

5، داده های فنی:

6، توضیحات ترمینال:

توضیحات ترمینال
سنجاق	عملکرد	توجه داشته باشید	شماتیک رابط
PWR	شاخص توان	نشانگر روشن شدن برق
ALM	نشانگر هشدار	نشانگر هشدار ماهیگیری
X0-X3	4 ترمینال ورودی	ترمینال ورودی/خروجی، منبع تغذیه سیگنال 24 ولت، پشتیبانی از دو حالت سیم کشی NPN و PNP، پشتیبانی از اصلاح نرم افزار عملکرد ترمینال
XCOM	ورودی مشترک
Y0-Y1	2 ترمینال خروجی
YCOM	خروجی مشترک
CANH	پایانه ارتباطی	کابل ارتباطی CANH
CANL	پایانه ارتباطی	کابل ارتباطی CANL
+DC	ترمینال مثبت ورودی برق	DC24~36V
GND	ترمینال منفی ورودی برق

7، ترمینال ورودی / خروجی:

8، تنظیمات سوئیچ DIP:

9، تنظیم پورت برق:

10، انتشار زنگ هشدار:

انتشار زنگ هشدار:
کد خطا	اطلاعات خطا	چراغ هشدار ALM	بازنشانی
Err1: (0x01)	جریان اضافه یا اتصال کوتاه فاز به فاز		بازنشانی خاموش کردن
Err2: (0x02)	ولتاژ منبع تغذیه خیلی زیاد است		قفل / تنظیم مجدد خودکار
Err3: (0x03)	ولتاژ منبع تغذیه خیلی کم است		قفل / تنظیم مجدد خودکار
Err5: (0x05)	خارج از حد مجاز		بازنشانی خاموش کردن

11، از محیط استفاده کنید:

12، ابعاد محصول: (واحد = میلی متر)

13، طراحی سفارشی:

اگر این موتور با درخواست شما مطابقت ندارد.لطفا با ما تماس بگیرید، ما می توانیم شفت / سیم پیچ / فلنج نصب / کابل / اتصال / رمزگذار / ترمز / گیربکس و دیگران را سفارشی سازی کنیم.ما در کنار شما و تیم شما کار خواهیم کرد تا موتوری را طراحی کنیم که با نیازهای دقیق برنامه شما مطابقت داشته باشد.تمام مهندسی و پشتیبانی در داخل انجام می شود.

14، انواع شفت سفارشی:
