موتور مرحله ای هیبریدی 1.8 درجه 1.5 آمپر نما 17 برای اتوماسیون آزمایشگاهی

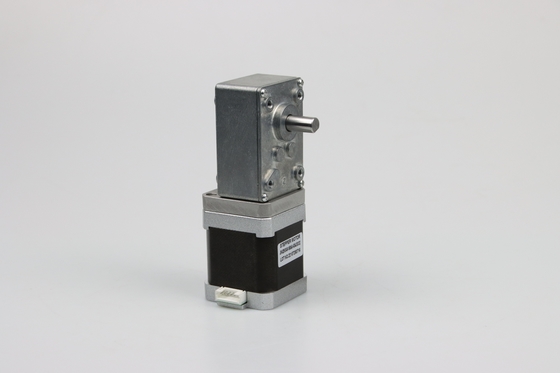

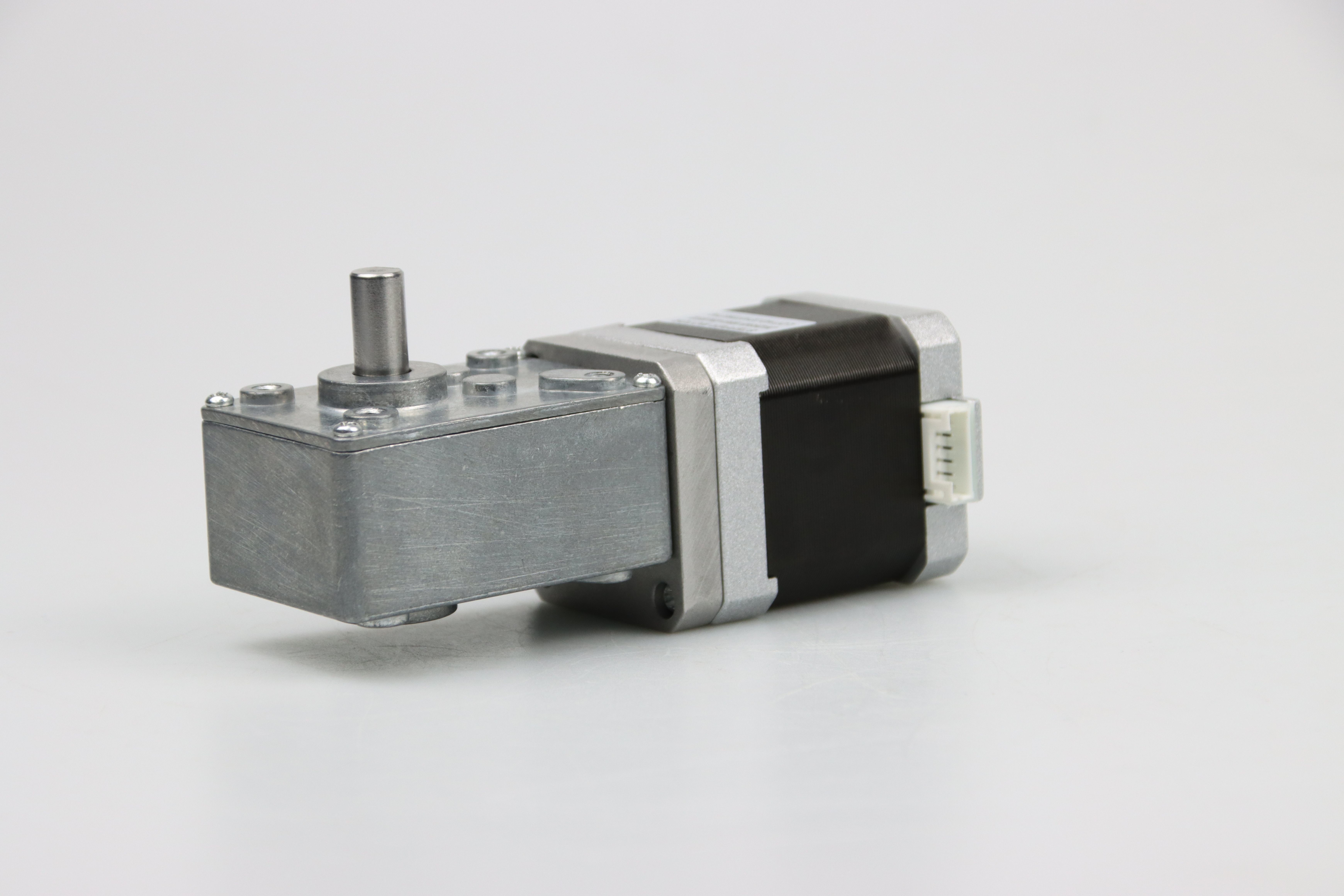

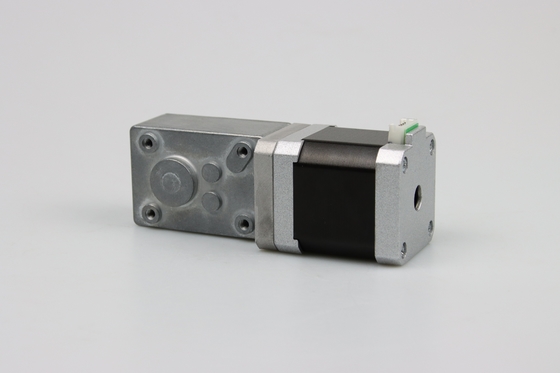

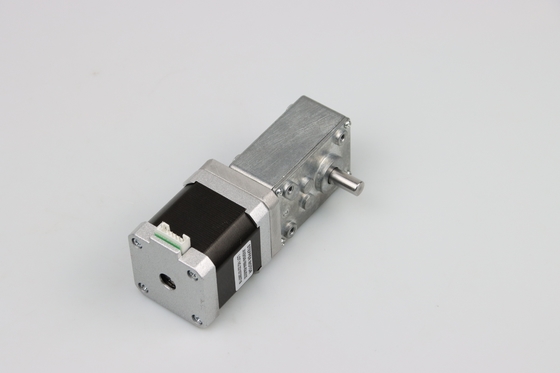

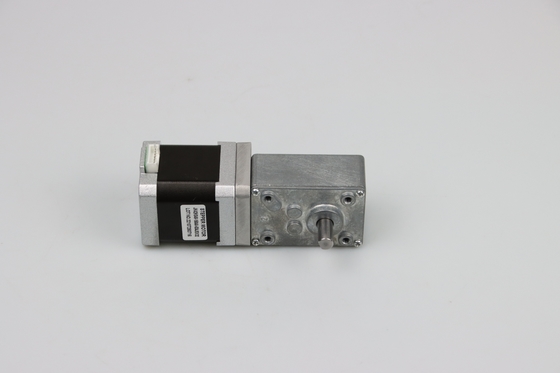

موتور استپ گیره دار کرمی نما 17 هیبریدی 1.8 درجه 5.5 کیلوگرم سانتی متر 17:1 1.5 آمپری برای اتوماسیون آزمایشگاهی

1. مشخصات کلی موتورهای پله ای:

• زاویه گام (درجه): 1.8 درجه
• فاز: 2
• نوع: هیبریدی
• شماره مدل: NEMA17
• مدل: JK42HS48-1504A-634JSX32
• گشتاور نگهداری: 5.5kg.cm;
• فعلی / فاز: 1.5A
• طول موتور: 48 میلی متر
• قطر محور: 8 میلی متر
• افزایش دما: زیر 80 ℃
• دمای محیط: -20 ℃ ~ + 50 ℃
• مقاومت عایق: حداقل 100MΩ, 500VDC
• قدرت دی الکتریک: 500 VAC برای 1 دقیقه
• فاصله شعاعی شفت: حداکثر 0.02 (450 گرم بار)
• فاصله محوری شفت: حداکثر 0.08(بار 450 گرم)
• حداکثر نیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)
• حداکثر نیروی محوری: 10 نیوتن
• اندازه: تقریباً 42x42x48mm


2.مشخصات الکتریکی استپر مورور Nema17:

نسبت گیربکس ما شامل 1:17، 1:32، 1:50 است.

3. نقشه موتور پله JK42HS48 با رمزگذار:


4. تولید تجهیزات:



5-فرآیند تولید:

6.مزایای استپر موتور هیبریدی

موتور در ساخت ساده، قابل اعتماد است.
در حالت سکون، موتور دارای گشتاور کامل است.
موتورها هزینه کمتری دارند.
آنها نیاز به نگهداری کمی دارند.
استپر موتور دارای واکنش استارت، توقف و معکوس عالی و دقیق است.

7. کاربردهای موتور الکتریکی 42 میلی متری:

از آنجایی که استپر موتورها به صورت دیجیتالی با استفاده از یک پالس ورودی کنترل می شوند، برای استفاده با سیستم های کنترل شده کامپیوتری مناسب هستند.
آنها در کنترل عددی ماشین ابزار استفاده می شوند.
در درایوهای نوار، درایوهای فلاپی دیسک، چاپگرها و ساعت های برقی استفاده می شود.
موتور پله ای همچنین در پلاتر XY و روباتیک استفاده می شود.
کاربرد وسیعی در صنایع نساجی و ساخت مدارهای مجتمع دارد.
کاربردهای دیگر استپر موتور در فضاپیماهایی است که برای اکتشافات علمی سیارات و غیره به فضا پرتاب می شوند.
این موتورها همچنین کاربردهای تجاری، پزشکی و نظامی متنوعی دارند و در تولید فیلم های علمی تخیلی نیز استفاده می شوند.
در ساعت مچی از موتورهای پله ای میکرووات استفاده می شود.
در ماشین ابزار از موتورهای پله ای با توان چند ده کیلووات استفاده می شود.
