محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
نام تجاری: | Jkongmotor |
گواهی: | CE, ROHS,ISO9001 |
شماره مدل: | DM556 |
مقدار حداقل تعداد سفارش: | 3-10 عدد |
---|---|
قیمت: | US$5 ~ US$9.5 |
جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی |
زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
شرایط پرداخت: | T/T، پی پال، Western Union، L/C |
قابلیت ارائه: | 100000 عدد در ماه |
نام: | کنترلر استپر موتور | ولتاژ تغذیه: | 20VDC - 50VDC |
---|---|---|---|
جاری: | 1.4A - 5.6A | وزن: | 300 گرم |
گواهی شده: | CE ROHS | موتور همسان: | موتور پله ای نما23/24 |
رنگ: | سیاه سفید | گواهی: | CE, ROHS, ISO9001 |
مزیت - فایده - سود - منفعت: | ثبات سرعت و کنترل راحت، بدون نیاز به کامپیوتر یا ژنراتور پالس برای راه اندازی موتور پله ای | کاربرد: | استپر موتور 57 کانتور برد موتور دو فاز استپر نما23/24 انواع دستگاه CNC |
برجسته: | درایور موتور 50VDC dm556,درایور موتور Nema23 dm556,درایور استپر nema24 dm556d |

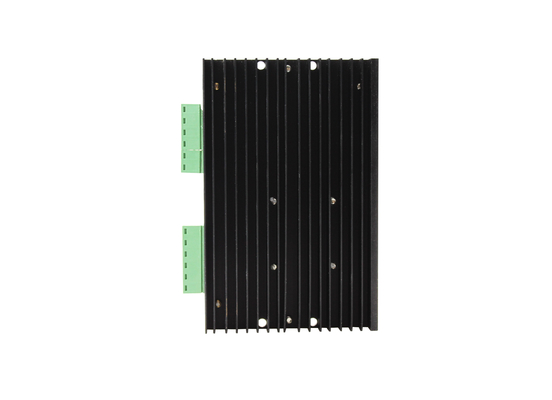

DM556 ROHS 20VDC-50VDC Nema 23 Stepper Motor Driver 5.6A Smooth Motion
محدوده ولتاژ تغذیه DM556 از 20VDC تا 50VDC، مناسب برای راه اندازی موتورهای پله ای هیبریدی 2 فاز مختلف که جریان فاز آنها کمتر از 5.6A است.میکرو استپ را می توان از مرحله کامل تا 25600 گام بر دور و جریان خروجی را از 2.1 آمپر تا 5.6 آمپر تنظیم کرد.با کاهش خودکار جریان بیکار، خودآزمایی، ولتاژ بیش از حد، کاهش ولتاژ و جریان بیش از حد.
DM556 نسل جدید درایور موتور پله ای دیجیتال 2 فاز است که بر اساس یک پردازنده 32 بیتی DSP، ترکیبی از فناوری ضد تشدید، نویز کم، میکرو استپ و افزایش دمای پایین به طور قابل توجهی عملکرد موتور پله را بهبود می بخشد. دارای نویز کم، لرزش کوچک، افزایش دما کم و گشتاور با سرعت بالا.راننده از فناوری PID تطبیقی آنلاین استفاده می کند، بدون تنظیم دستی می توان به طور خودکار پارامترهای بهینه را برای موتورهای مختلف تولید کرد و بهترین عملکرد را به دست آورد.
امکانات:
مشخصات برق:
پارامتر | حداقل | معمول | حداکثر | واحد |
ولتاژ ورودی (DC) | 20 | - | 50 | VDC |
جریان خروجی | 0 | - | 5.6 | آ |
فرکانس سیگنال پالس | 0 | - | 200 | KHZ |
جریان سیگنال ورودی | 7 | 10 | 16 | mA |

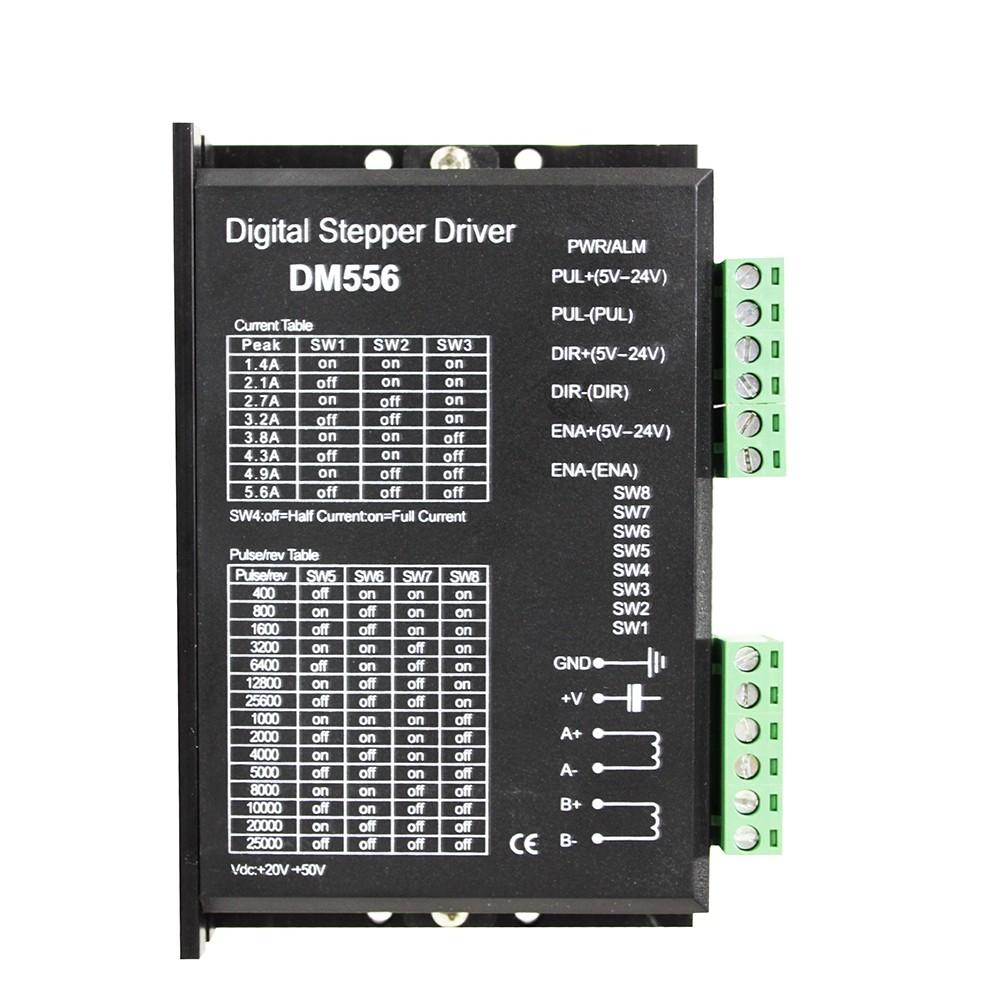

تنظیمات فعلی:
اوج | SW1 | SW2 | SW3 |
1.4A | بر | بر | بر |
2.1A | خاموش | بر | بر |
2.7A | بر | خاموش | بر |
3.2A | خاموش | خاموش | بر |
3.8A | بر | بر | خاموش |
4.3A | خاموش | بر | خاموش |
4.9A | بر | خاموش | خاموش |
5.6A | خاموش | خاموش | خاموش |

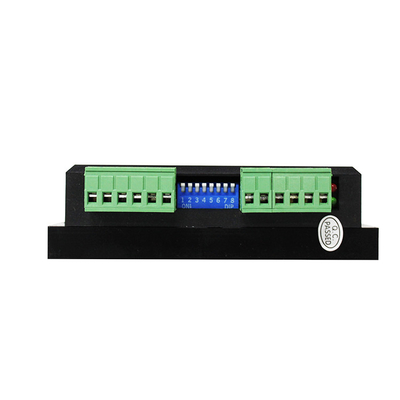

تنظیم جریان سکون:
SW4 برای تنظیم جریان سکون استفاده می شود.OFF به این معنی است که جریان سکون نیمی از جریان دینامیکی است.و ON به این معنی است که جریان ساکن همان جریان دینامیکی انتخاب شده است.معمولاً SW4 به منظور کاهش گرمای موتور و درایور روی OFF تنظیم می شود.
کوچک-تنظیم مرحله:
Step/Rev | SW5 | SW6 | SW7 | SW8 |
400 | خاموش | بر | بر | بر |
800 | بر | خاموش | بر | بر |
1600 | خاموش | خاموش | بر | بر |
3200 | بر | بر | خاموش | بر |
6400 | خاموش | بر | خاموش | بر |
12800 | بر | خاموش | خاموش | بر |
25600 | خاموش | خاموش | خاموش | بر |
1000 | بر | بر | بر | خاموش |
2000 | خاموش | بر | بر | خاموش |
4000 | بر | خاموش | بر | خاموش |
5000 | خاموش | خاموش | بر | خاموش |
8000 | بر | بر | خاموش | خاموش |
10000 | خاموش | بر | خاموش | خاموش |
20000 | بر | خاموش | خاموش | خاموش |
40000 | خاموش | خاموش | خاموش | خاموش |
کانکتور سیگنال کنترل
کانکتور سیگنال کنترل | |
نام | شرح |
PUL+ | سیگنال پالس مثبت |
PUL- | سیگنال پالس منفی |
DIR+ | سیگنال جهت مثبت |
DIR- | سیگنال جهت منفی |
ENA+ | سیگنال مثبت را فعال کنید، معمولاً بدون اتصال باقی می ماند (فعال) |
ENA- |
سیگنال منفی را فعال کنید، معمولاً بدون اتصال باقی می ماند (فعال) |
مشکلات و راه حل ها:
برنامه های کاربردی:
مناسب برای انواع تجهیزات و ابزارهای اتوماسیون در مقیاس بزرگ.به عنوان مثال: دستگاه برچسب زنی، دستگاه برش، دستگاه بسته بندی، پلاتر، دستگاه حکاکی، ابزار دستگاه CNC و غیره.هنگامی که برای تجهیزاتی که نیاز به لرزش کم، صدای کم، دقت بالا و سرعت بالا دارند، همیشه عملکرد خوبی دارد.
