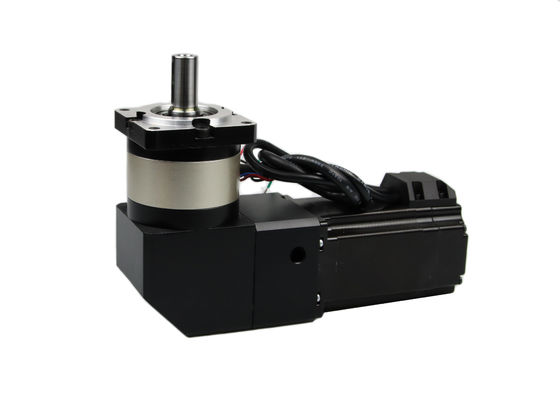

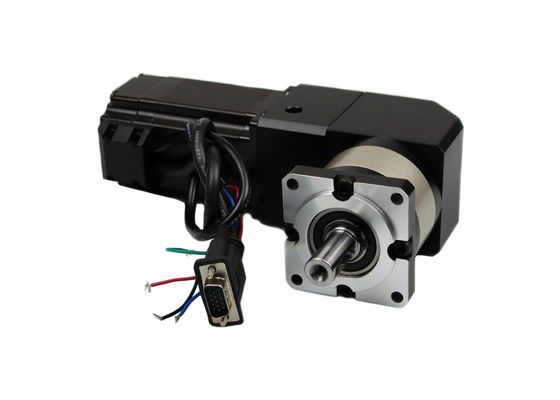

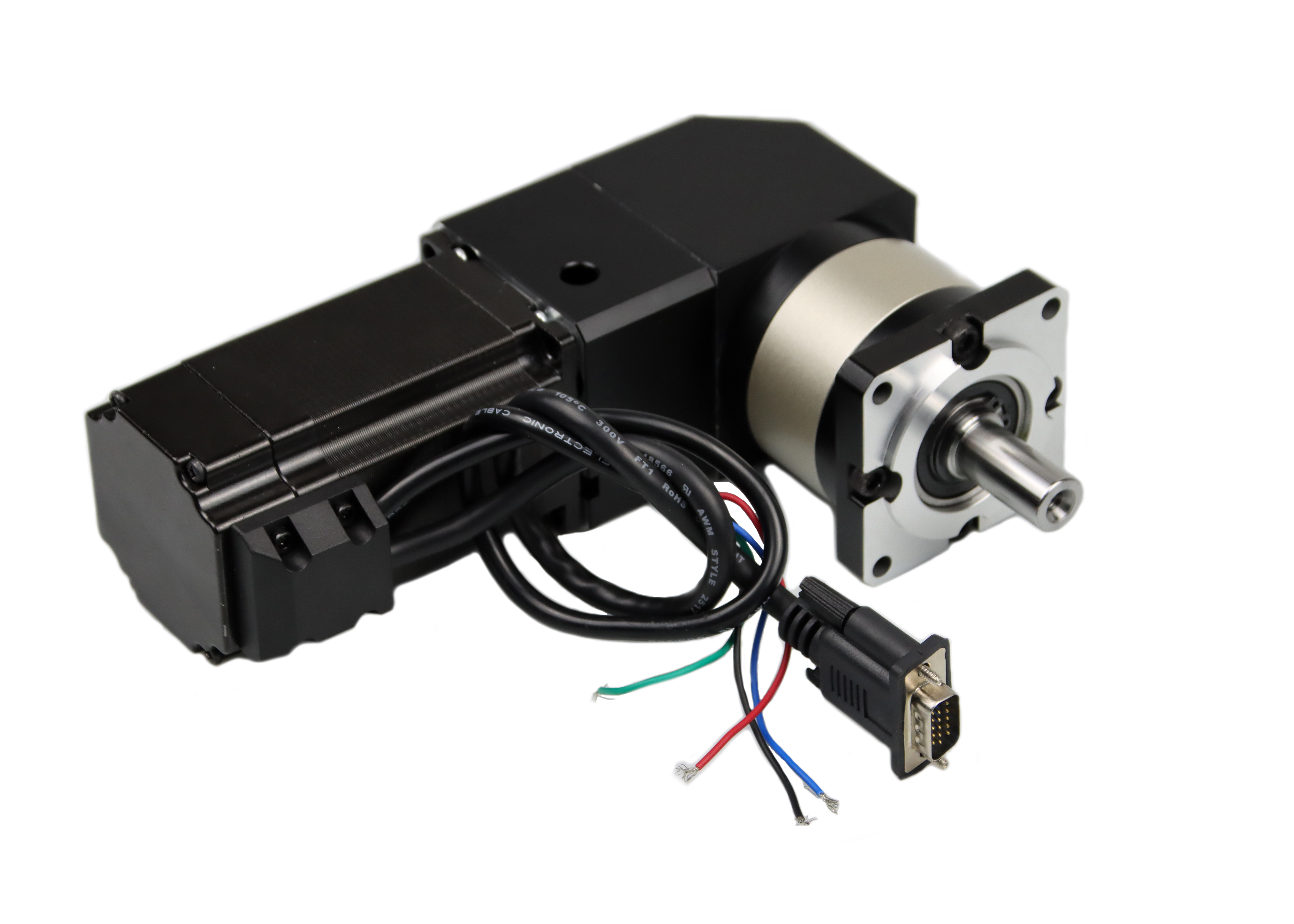

Nema23 18kg.Cm 4.2A موتور CNC Stepepr با WPLF60 1: 3 90 درجه زاویه گیربکس

Nema23 18kg.cm 4.2A موتور CNC stepepr با WPLF60 1: 3 گیربکس 90 درجه زاویه

1. مشخصات کلی موتورهای پله ای:

• افزایش دما: زیر 80 درجه سانتیگراد
• دمای محیط: -20 ℃ ~ + 50
• مقاومت عایق: حداقل 100MΩ ، 500VDC
• استحکام دی الکتریک: 500 ولت به مدت 1 دقیقه
• ترخیص شعاعی شفت: حداکثر 0.02 (بار 450 گرم)
• ترخیص محوری شفت: 0.08 حداکثر(450 گرم بار)
• حداکثر نیروی شعاعی: 28N (20 میلی متر از فلنج)
• حداکثر نیروی محوری: 10N

• زاویه مرحله (درجه): 1.8 درجه
• فاز: 2
• نوع: ترکیبی
• شماره مدل: NEMA23
• مدل: JK57HS76-4204BFED-0.35M+WPLF60
• گشتاور نگهدارنده: 18 کیلوگرم در سانتی متر ؛
• جریان / فاز: 14.2A
• طول موتور: 76 میلی متر
• طول رمزگذار: 20 میلی متر
• قطر محور: 8 میلی متر
• طول شفت: 21 میلی متر
• اندازه: تقریبا 57x57x76 میلی متر


2. مشخصات الکتریکی موتور گام Nema23:

شماره مدل	زاویه مرحله	طول موتور	جاری /فاز	مقاومت /فاز	القاء /فاز	گشتاور نگه داشتن	# سرنخ ها	گشتاور بازدارنده	ert اینرسی روتور	جرم
	(°)	(L) میلی متر	آ	Ω	mH	Nm	خیر	g.cm	g.cm	کیلوگرم
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	68/0
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	68/0
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	68/0
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

ما نسبت گیربکس را شامل 1: 3،1: 10 تولید می کنیم.

3. طراحی موتور پله ترکیبی JK57HS76 با گیربکس زاویه 90 drgree:


4. تولید تجهیزات:



5. فرآیند تولید:

6. مزایای موتور پله ای هیبریدی 57 میلی متری

موتور از نظر ساختاری ساده ، قابل اعتماد است.
در حالت سکون ، موتور دارای گشتاور کامل است.
هزینه موتورها کمتر است.
آنها نیاز به نگهداری کمی دارند.
استپر موتور دارای عملکرد عالی ، دقیق شروع ، توقف و برگشت است.

7. برنامه های کاربردی موتور الکتریکی Nema23/57mm:

از آنجا که موتور پله ای با استفاده از پالس ورودی به صورت دیجیتالی کنترل می شود ، برای استفاده در سیستم های کنترل شده با کامپیوتر مناسب است.
آنها در کنترل عددی ابزار ماشین استفاده می شوند.
در درایوهای نواری ، درایوهای فلاپی دیسک ، چاپگرها و ساعت های برقی استفاده می شود.
استپر موتور همچنین در پلاتر XY و روباتیک استفاده می شود.
کاربرد گسترده ای در صنایع نساجی و ساخت مدارهای مجتمع دارد.
دیگر کاربردهای استپر موتور در سفینه های فضایی است که برای اکتشافات علمی در سیارات و غیره راه اندازی شده است.
این موتورها همچنین انواع مختلفی از برنامه های تجاری ، پزشکی و نظامی را پیدا می کنند و همچنین در تولید فیلم های علمی تخیلی مورد استفاده قرار می گیرند.
در ساعت های مچی از موتورهای پله ای مایکرو وات استفاده می شود.
در ماشین ابزار ، از موتورهای پله ای با درجه چند ده کیلووات استفاده می شود.
