Name: DM542 Step Drive Digital 18V ~ 60VDC Nema17/23 Stepper Motor Controller
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: DM542
Price: 18.80 USD
Availability: InStock

خانه محصولات درایور موتور پله ای

DM542 Step Drive Digital 18V ~ 60VDC Nema17/23 Stepper Motor Controller

جزئیات محصول:

محل منبع:	جیانگ سو ، چین (سرزمین اصلی)
نام تجاری:	Jkongmotor
گواهی:	CE, ROHS,ISO9001
شماره مدل:	DM542

پرداخت:

مقدار حداقل تعداد سفارش:	3-10 عدد
قیمت:	US$15.8 ~ US$23.5
جزئیات بسته بندی:	<i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با
زمان تحویل:	برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز
شرایط پرداخت:	T / T ، پی پال ، Western Union ، L / C
قابلیت ارائه:	100000PCS / ماه

مخاطب

توضیحات محصول جزئیات

نام:	کنترل کننده استپر موتور	ولتاژ تغذیه:	18 ولت - 60 ولت
جاری:	1A - 4.2A	وزن:	300 گرم
گواهی شده:	CE ROHS	موتور همسان:	موتور پله Nema17/23
رنگ:	آبی	گواهی:	CE, ROHS, ISO9001
مزیت - فایده - سود - منفعت:	ثبات و کنترل سرعت مناسب ، بدون نیاز به کامپیوتر یا ژنراتور پالس برای رانندگی موتور پله ای	MOQ:	3 عدد
برجسته کردن:	کنترل کننده موتور پله DM542 , راننده موتور پله DM542 , راننده دیجیتال nema 17

استپ درایو DM542 دیجیتال 18V ~ 60VDC Nema17/23 کنترل کننده موتور پله ای

بررسی اجمالی:

کنترل جریان متوسط ، درایو جریان خروجی سینوسی 2 فاز
8 کانال تنظیم جریان خروجی فاز
ترمینال ورودی فرمان آفلاین
سرعت شروع بالا
گشتاور بالا در سرعت بالا
عملکرد بالا ، قیمت پایین
سیگنال ورودی/خروجی جدا شده از اپتو
اضافه ولتاژ ، تحت ولتاژ ، بیش از حد صحیح ، حفاظت از اتصال کوتاه فاز
15 کانال فرعی و کاهش خودکار جریان بیکار
گشتاور موتور با سرعت ارتباط دارد ، اما با گام/دور مرتبط نیست

اتصال بین راننده و موتور پله هیبریدی دو فاز چهار سیم است.سیم پیچ های موتور به صورت موازی و داخل متصل می شوند

سری ، و روش اتصال خوب است.عملکرد با سرعت بالا خوب است ، اما جریان راننده زیاد است (1.73 برابر سیم پیچ موتور

جاری).جریان درایو برابر با جریان سیم پیچ موتور است.

امکانات
ولتاژ ورودی	18 ~ 60V DC
جریان خروجی	1.0A ~ 4.2A (اوج)
جریان ورودی	<4A
رطوبت	بدون تراکم ، بدون قطرات آب
مصرف	میزان مصرف: 80 وات
استفاده از محیط	-10 ~ 45 ℃ ، از گرد و غبار و گازهای خورنده اجتناب کنید
محیط ذخیره سازی	-40 ~+70
وزن	200 گرم

سیگنال کنترل
سمبل	نام
PUL+	سیگنال نبض +	سازگار با 5/12/24 ولت
PUL-	سیگنال نبض -
DIR+	سیگنال جهت+	سازگار با 5/12/24 ولت
DIR-	سیگنال جهت-
ENA+	فعال کردن سیگنال +	/
ENA-	فعال کردن سیگنال -	/

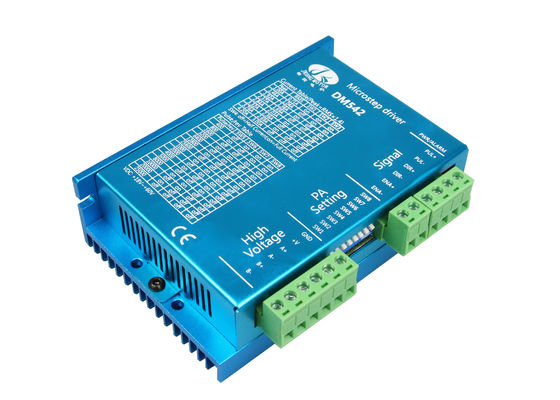

DM542 Step Drive Digital 18V ~ 60VDC Nema17/23 Stepper Motor Controller 0

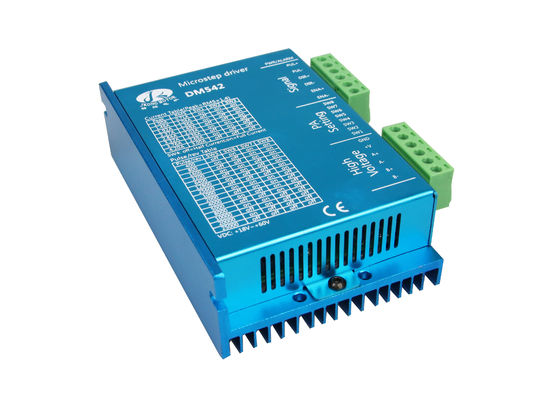

DM542 Step Drive Digital 18V ~ 60VDC Nema17/23 Stepper Motor Controller 1

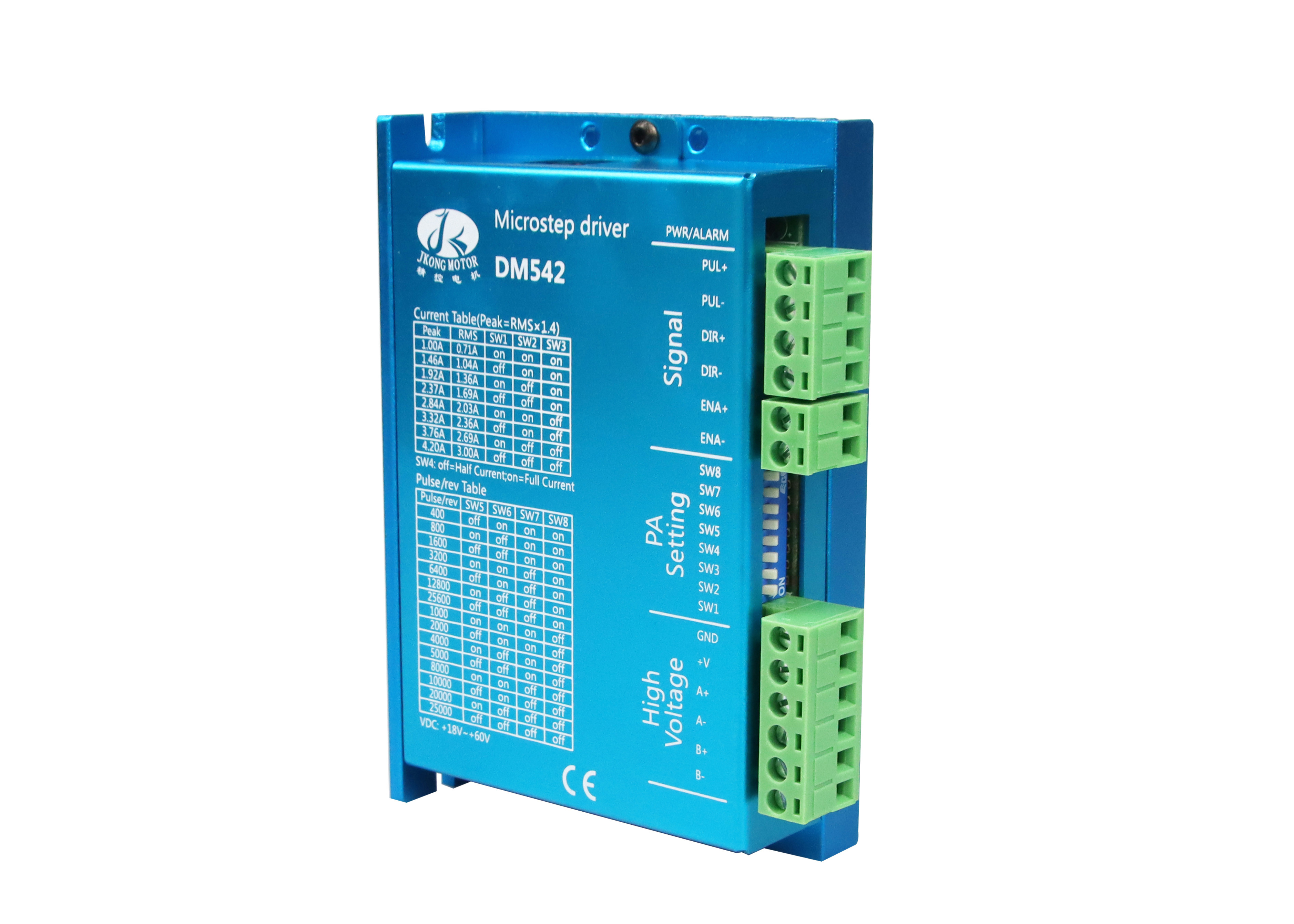

DM542 Step Drive Digital 18V ~ 60VDC Nema17/23 Stepper Motor Controller 2

تنظیم عیب یابی
نشانگر زنگ هشدار	دلایل	معیارهای
خاموش شدن LED	اتصال اشتباه برای برق	سیم کشی برق را بررسی کنید
خاموش شدن LED	ولتاژ پایین برای قدرت	افزایش ولتاژ قدرت
موتور کار نمی کند ، بدون	اتصال اشتباه موتور پله ای	سیم کشی آن را اصلاح کنید
گشتاور نگه داشتن	سیگنال RESET در حالت آفلاین م effectiveثر است	RESET را بی اثر کنید
موتور کار نمی کند ، اما نگه می دارد	بدون سیگنال پالس ورودی	تنظیم میزان PMW و سیگنال
گشتاور نگه داشتن	بدون سیگنال پالس ورودی	تنظیم میزان PMW و سیگنال
جهت موتور اشتباه می رود	اتصال سیمها اشتباه است	اتصال را برای هر دو سیم تغییر دهید
جهت موتور اشتباه می رود	سیگنال جهت ورودی اشتباه است	تغییر جهت جهت
گشتاور نگه داشتن موتور است	نسبت به تنظیم فعلی بسیار کوچک است	تنظیم تنظیم جریان فعلی
گشتاور نگه داشتن موتور است	شتاب خیلی سریع است	شتاب را کاهش دهید
گشتاور موتور بسیار کم است	غرفه های موتور	خرابی مکانیکی را رد کنید
گشتاور موتور بسیار کم است	راننده با موتور مطابقت ندارد	درایور مناسب را تغییر دهید
