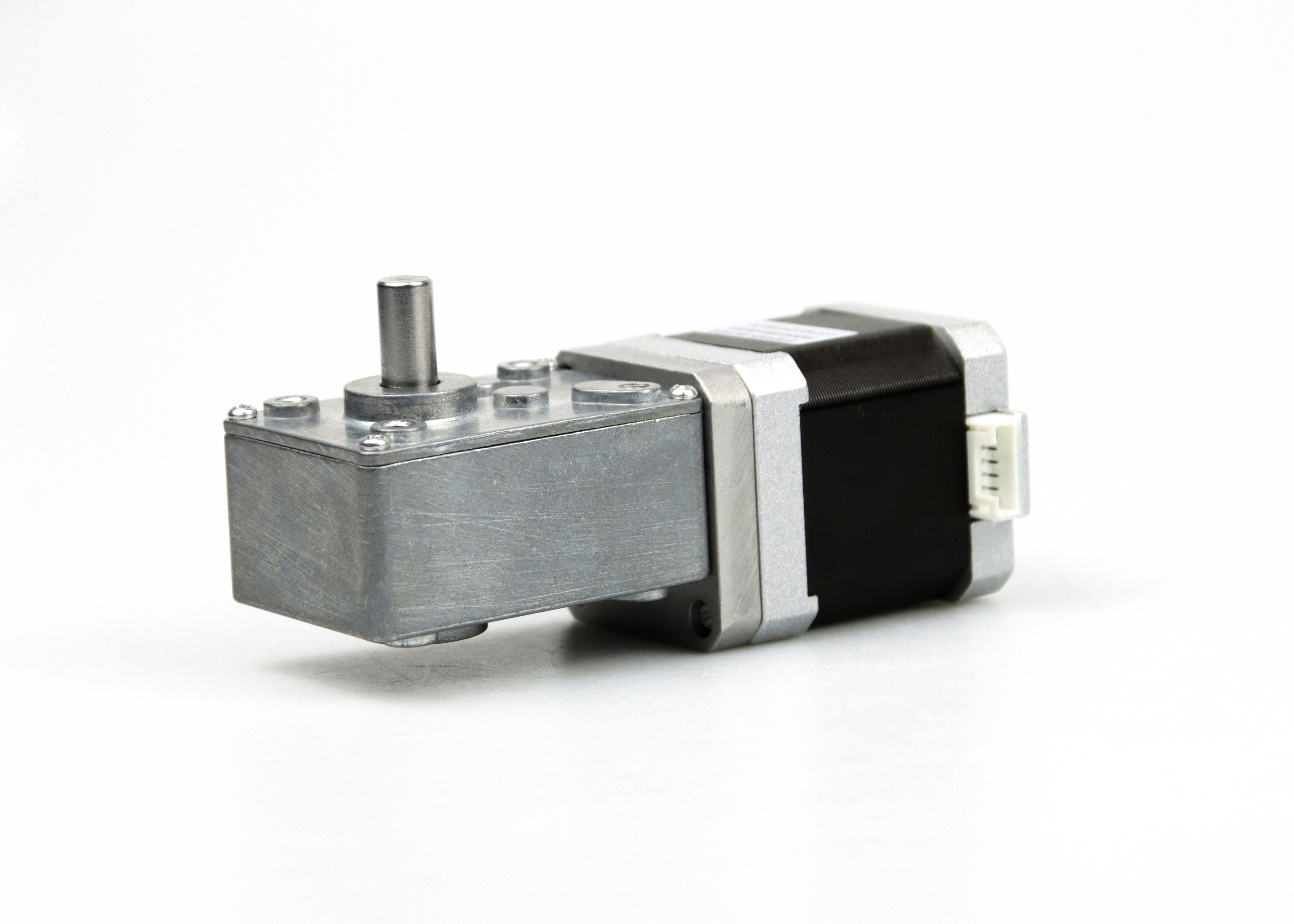

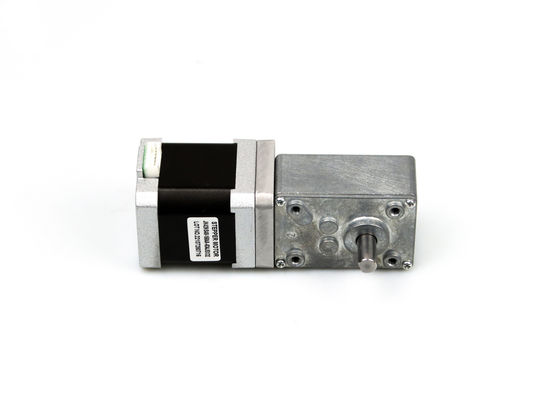

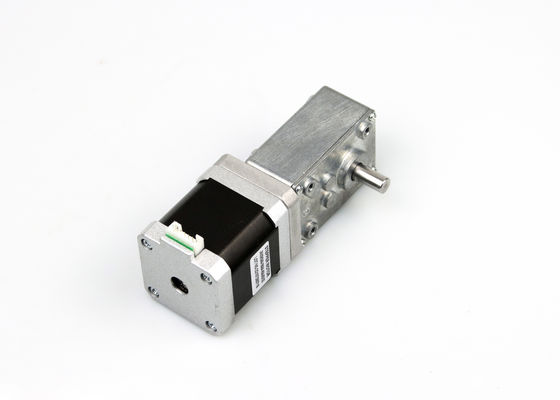

Nema17 5.5kg.Cm 1.5A کرم دنده سرو موتور برای موقعیت یابی مسیر دوربین

Nema17 5.5kg.cm 1.5A موتور پله ای موتور دنده ای جهت موقعیت یابی مسیر دوربین

1. مشخصات کلی موتورهای پله ای:

• زاویه مرحله (درجه): 1.8 درجه
• فاز: 2
• نوع: ترکیبی
• شماره مدل: NEMA17
• مدل: JK42HS48-1504A-634JSX32
• گشتاور نگهدارنده: 5.5 کیلوگرم بر سانتی متر ؛
• جریان / فاز: 1.5A
• طول موتور: 48 میلی متر
• قطر محور: 38 میلی متر
• افزایش دما: زیر 80 درجه سانتیگراد
• دمای محیط: -20 ℃ ~ + 50
• مقاومت عایق: حداقل 100MΩ ، 500VDC
• استحکام دی الکتریک: 500 ولت به مدت 1 دقیقه
• ترخیص شعاعی شفت: حداکثر 0.02 (بار 450 گرم)
• ترخیص محوری شفت: 0.08 حداکثر(450 گرم بار)
• حداکثر نیروی شعاعی: 28N (20 میلی متر از فلنج)
• حداکثر نیروی محوری: 10N
• اندازه: تقریبا 42x42x48mm


2. مشخصات الکتریکی Nema17 stepper moror:

ما نسبت گیربکس را شامل 1:17 ، 1: 32 ، 1: 50 تولید می کنیم.

3. طراحی موتور مرحله ای JK42HS48 با رمزگذار:


4. تولید تجهیزات:



5. فرآیند تولید:

6. مزایای استپر موتور هیبریدی

موتور از نظر ساختاری ساده ، قابل اعتماد است.
در حالت سکون ، گشتاور موتور کامل است.
هزینه موتورها کمتر است.
آنها نیاز به نگهداری کمی دارند.
موتور پله ای دارای عملکرد عالی ، دقیق شروع ، توقف و برگشت است.

7. کاربردهای موتور الکتریکی 42 میلی متری:

از آنجا که موتور پله ای با استفاده از پالس ورودی به صورت دیجیتالی کنترل می شود ، برای استفاده در سیستم های کنترل شده با کامپیوتر مناسب است.
آنها در کنترل عددی ابزار ماشین استفاده می شوند.
در درایوهای نواری ، درایوهای فلاپی دیسک ، چاپگرها و ساعت های برقی استفاده می شود.
موتور پله ای در پلاتر XY و روباتیک نیز استفاده می شود.
کاربرد گسترده ای در صنایع نساجی و ساخت مدارهای مجتمع دارد.
دیگر کاربردهای استپر موتور در سفینه های فضایی است که برای اکتشافات علمی در سیارات و غیره راه اندازی شده است.
این موتورها همچنین انواع مختلفی از برنامه های تجاری ، پزشکی و نظامی را پیدا می کنند و همچنین در تولید فیلم های علمی تخیلی مورد استفاده قرار می گیرند.
در ساعتهای مچی از موتورهای پله ای مایکرو وات استفاده می شود.
در ابزار ماشین ، از موتورهای پله ای با درجه چند ده کیلووات استفاده می شود.
