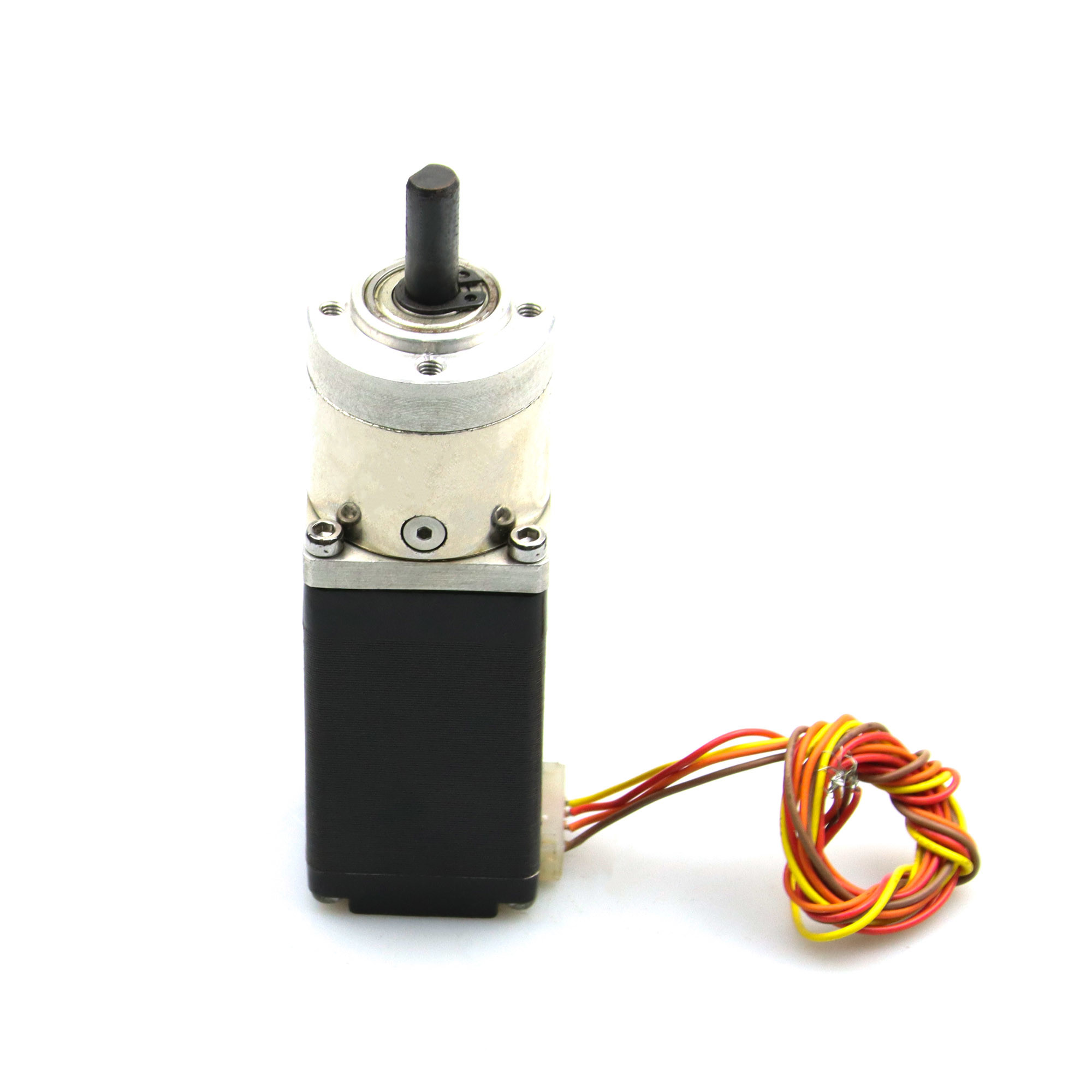

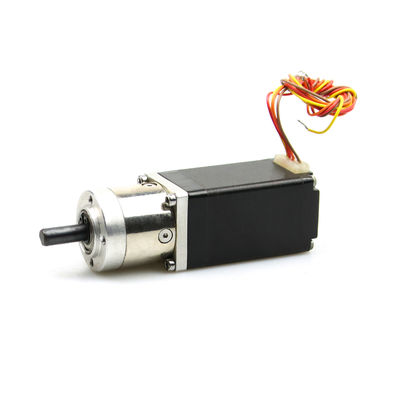

Nema11 28HSP 1200g.Cm نگهدارنده گشتاور مینیاتوری پله موتور با گیربکس

Nema11 مینی دنده 28HSP 1200g.cm نگه داشتن گشتاور با موتور پله ای گیربکس سیاره ای

موتورهای پله ای به دلیل موقعیت یابی دقیق و تحویل گشتاور بالا در سرعتهای پایین شناخته می شوند ، اما برای اندازه گیری دقیق موتور جهت اطمینان از مطابقت موتور با پارامترهای بار و کاربرد ، به منظور به حداقل رساندن احتمال گم شدن مراحل یا خاموش شدن موتور نیاز به اندازه دقیق دارند.افزودن گیربکس به سیستم موتور پله ای می تواند با کاهش نسبت اینرسی بار به موتور ، افزایش گشتاور به بار و کاهش نوسانات موتور ، عملکرد موتور را بهبود بخشد.


1. مشخصات کلی موتورهای پله ای:

• زاویه مرحله (درجه): 1.8 درجه
• فاز: 2
• نوع: ترکیبی
• شماره مدل: NEMA11
• مدل: JK28HS51-0674PG5.18
• گشتاور نگهدارنده: 1200 گرم در سانتی متر
• جریان / فاز: 0.67A
• طول موتور: 51 میلی متر
• قطر محور: 6 میلی متر
• افزایش دما: زیر 80 درجه سانتیگراد
• دمای محیط: -20 ℃ ~ + 50
• مقاومت عایق: حداقل 100MΩ ، 500VDC
• قدرت دی الکتریک: 500VAC به مدت 1 دقیقه
• ترخیص شعاعی شفت: حداکثر 0.02 (بار 450 گرم)
• ترخیص محوری شفت: 0.08 حداکثر(450 گرم بار)
• حداکثر نیروی شعاعی: 28N (20 میلی متر از فلنج)
• حداکثر نیروی محوری: 10N
• اندازه: تقریباً 28x28x51mm


2. مشخصات الکتریکی Nema11 stepper moror

شماره مدل	زاویه مرحله	طول موتور	جاری /فاز	مقاومت /فاز	القاء /فاز	گشتاور نگه داشتن	# سرنخ ها	اینرسی روتور	موتور وزن
	(°)	(L) میلی متر	آ	Ω	mH	g.cm	خیر	g.cm	کیلوگرم
JK28HS32-0674PG5.18	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

3. طراحی موتور مرحله ای JK28HS51 با رمزگذار:


4. تولید تجهیزات:



5. فرآیند تولید:

6. مزایای استپر موتور هیبریدی

موتور از نظر ساختاری ساده ، قابل اعتماد است.
در حالت سکون ، موتور دارای گشتاور کامل است.
هزینه موتورها کمتر است.
آنها نیاز به نگهداری کمی دارند.
استپر موتور دارای عملکرد عالی ، دقیق شروع ، توقف و برگشت است.
