| محل منبع: | جیانگ سو ، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001, ISO14001 |
| شماره مدل: | JK42HS48-1684 |
| مقدار حداقل تعداد سفارش: | 10PCS |
|---|---|
| قیمت: | USD8-50 |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با |
| زمان تحویل: | برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز |
| شرایط پرداخت: | T / T ، پی پال ، Western Union ، L / C |
| قابلیت ارائه: | 50000 قطعه / ماه |
| محصول: | موتور پله ای بال اسکرو برای تحریک خطی | منجر می شود: | 4 |
|---|---|---|---|
| جریان: | 1.68A | تورک نگهدارنده: | 5kg.cm |
| پیچ: | 1204 | طول: | ۷۰ میلی متر |
| مقدار: | 10PCS | ||
| برجسته کردن: | موتور محرک خطی,موتور الکتریکی خطی |
||

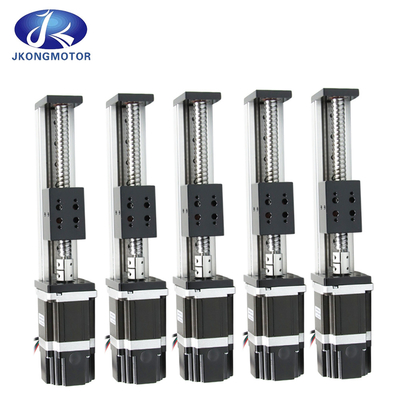

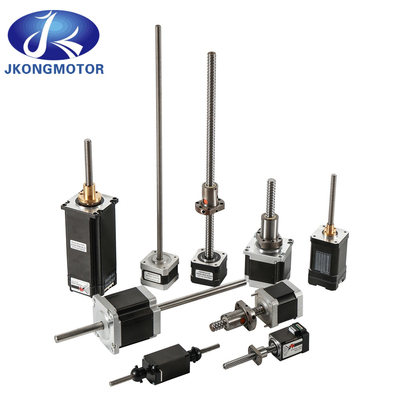

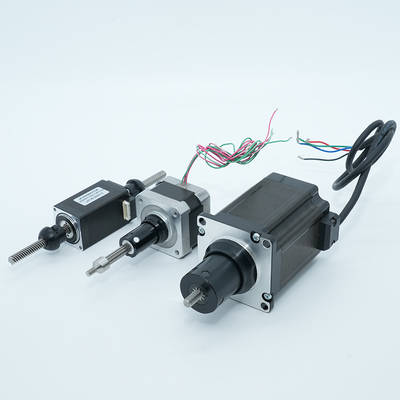

چهار نوع موتور خطی مرحله ای توسط Jkongmotor وجود دارد: موتورهای خطی مرحله ای با محرک خارجی (از جمله پیچ سرب نوع T و پیچ توپ) ،موتورهای خطی خطی و غیر خطی خطی و اتصال، گیربکس، رمزگذاری کننده، ترمز یا راننده یکپارچه اختیاری هستند.
یک محرک یک دستگاه ساده است که نمی تواند یک کار را بدون دستور انجام آن انجام دهد و یک محرک سرو به این معنی "هوشمند" است که می تواند یک سیگنال ورودی را بپذیرد و به تنهایی به آن موقعیت برود.در واقع خیلی ساده است، اما این تمایز می تواند باعث شود برخی.
در حالی که محرک های خطی 12VDC ایده آل و رایج تر با حرکت بار های سبک تر در خانه، دفتر و اتوماسیون های صنعتی هستند،محرک های الکتریکی 24 ولت اغلب با قدرت بالاتر یا سرعت سریع تر در حالی که جذب جریان کمتر ساخته می شوند.
به دلیل خواص مغناطیسی ساده و بدون تبدیل مکانیکی، یک موتور خطی نیروی خطی دقیق و سریع را ارائه می دهد.دارای قابلیت های بسیار پیچیده ای هستند به دلیل دخالت در تبدیل مکانیکی و، مهمتر از همه، معرفی مراحل متعدد در این فرآیند.
ویژگی ها:

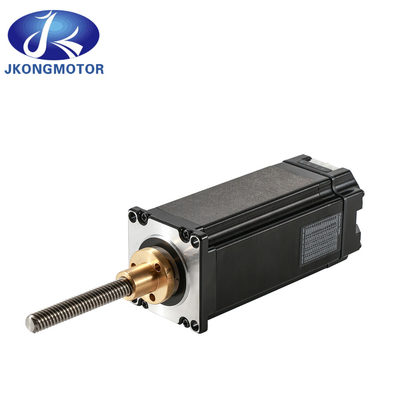

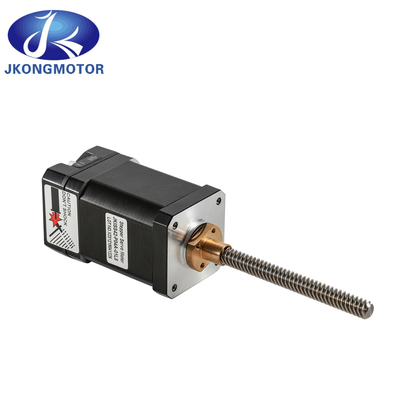

نام محصول: Jkongmotor موتور خطی با پیچ سرب

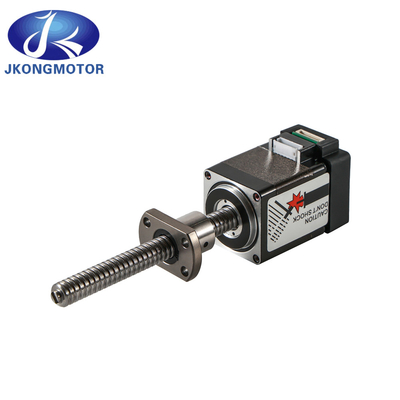

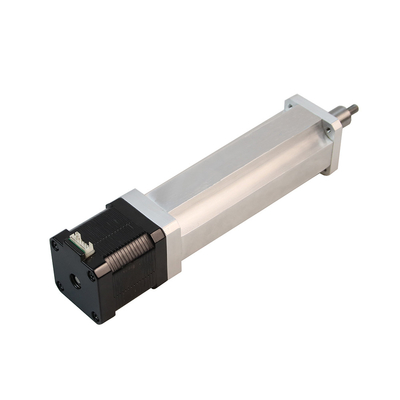

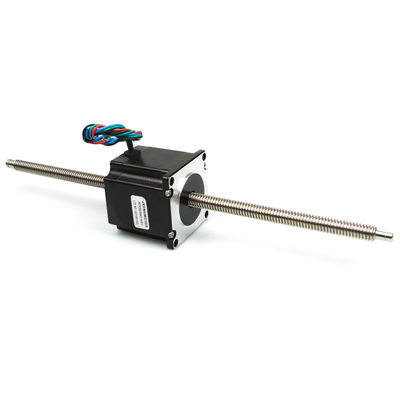

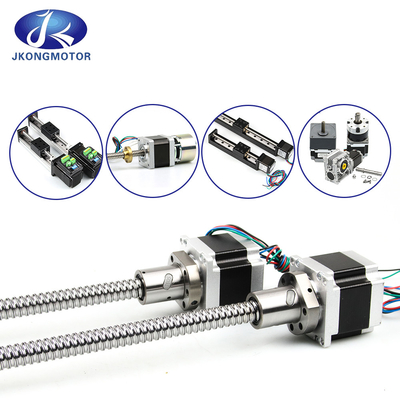

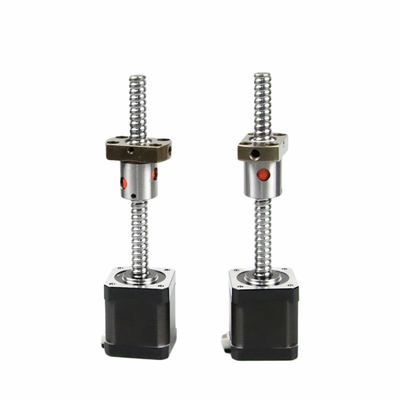

نوع: موتور مرحله ای با پیچ توپ / موتور مرحله ای خطی خارجی / موتور مرحله ای خطی غیر محصور / موتور مرحله ای خطی محصور
اندازه: موتور قدم 8 / 11 / 14 / 16 / 17 / 23 / 24 / 34
شماره کلاه: 4 کلاه
نوع محصول: موتور مرحله ای دو فاز هیبریدی

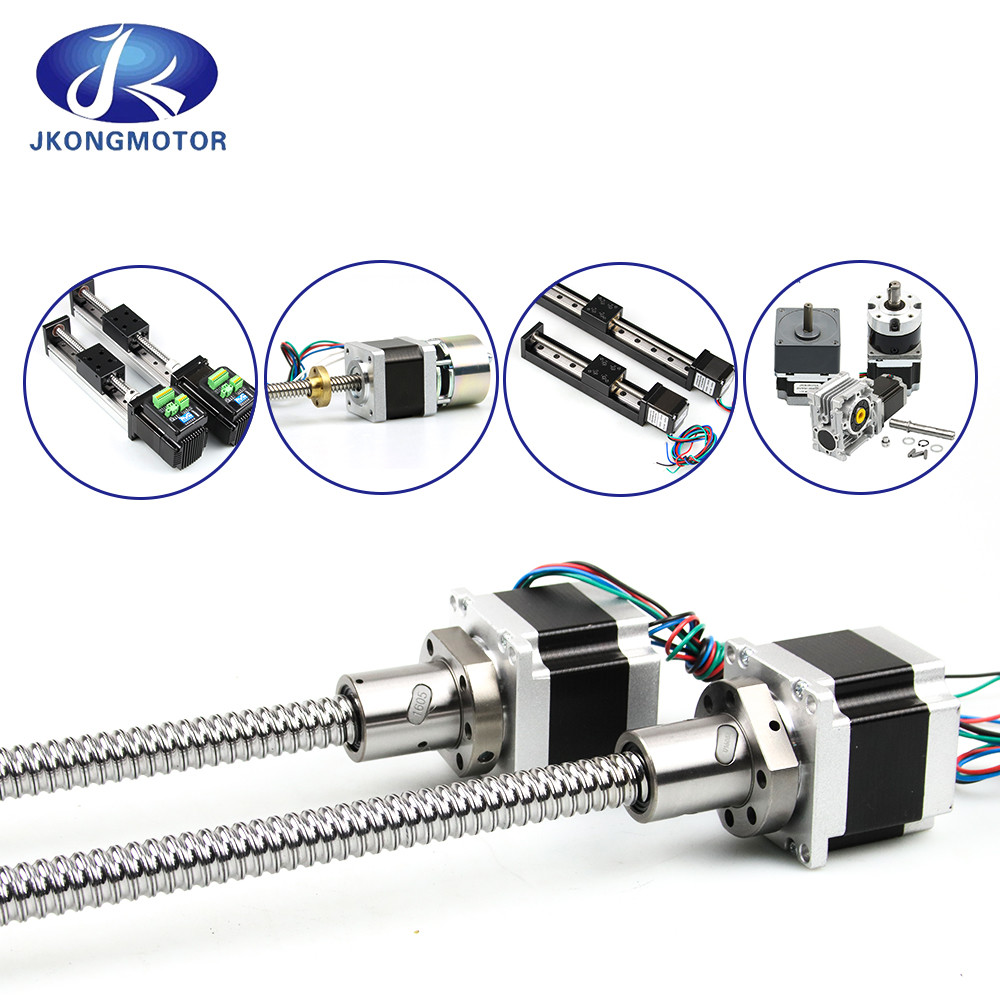

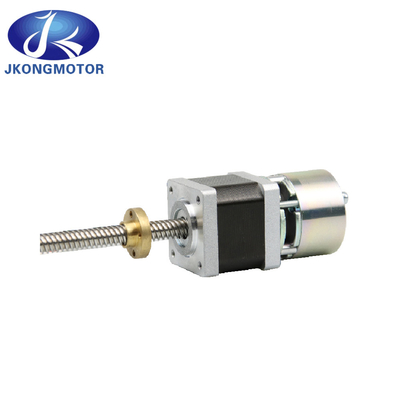

قطعات سفارشی: کانکتور، گیربکس، رمزگذاری کننده، ترمز، راننده یکپارچه...
Jkongmotor دارای طیف گسترده ای از خطوط تولید موتورهای کوچک در صنعت است ، از جمله موتور مرحله ای ، موتور سرو DC ، موتور AC ، موتور بدون برس ، موتور گیر سیاره ای ، گیربکس سیاره ای و غیره.از طریق نوآوری فنی و سفارشی سازی، ما به شما در ایجاد سیستم های کاربردی برجسته کمک می کنیم و راه حل های انعطاف پذیر را برای موقعیت های مختلف اتوماسیون صنعتی ارائه می دهیم.
پارامترهای موتور Nema 8 Stepper:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | ماسا |
| (°) | (L) mm | A | Ω | mH | g.cm | نه، نه | کیلوگرم | |
| JK20HS30-0604 | 1.8 | 30 | 0.6 | 18 | 3.2 | 180 | 4 | 0.06 |
| JK20HS33-0604 | 1.8 | 33 | 0.6 | 6.5 | 1.7 | 200 | 4 | 0.07 |
| JK20HS38-0604 | 1.8 | 38 | 0.6 | 10 | 5.5 | 300 | 4 | 0.08 |
| JK20HS42-0804 | 1.8 | 42 | 0.8 | 5.4 | 1.5 | 400 | 4 | 0.09 |
پارامترهای موتور مرحله ای Nema 11:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | g.cm | نه، نه | g.cm2 | کیلوگرم | |
| JK28HS32-0674 | 1.8 | 32 | 0.67 | 5.6 | 3.4 | 600 | 4 | 9 | 0.11 |
| JK28HS32-0956 | 1.8 | 32 | 0.95 | 2.8 | 0.8 | 430 | 6 | 9 | 0.11 |
| JK28HS45-0956 | 1.8 | 45 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JK28HS45-0674 | 1.8 | 45 | 0.67 | 6.8 | 4.9 | 950 | 4 | 12 | 0.14 |
| JK28HS51-0956 | 1.8 | 51 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
| JK28HS51-0674 | 1.8 | 51 | 0.67 | 9.2 | 7.2 | 1200 | 4 | 18 | 0.2 |
نما 14پارامترهای موتور مرحله ای:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | g.cm | نه، نه | g.cm | g.cm2 | کیلوگرم | |
| JK35HS28-0504 | 1.8 | 28 | 0.5 | 20 | 14 | 1000 | 4 | 80 | 11 | 0.13 |
| JK35HS34-1004 | 1.8 | 34 | 1 | 2.7 | 4.3 | 1400 | 4 | 100 | 13 | 0.17 |
| JK35HS42-1004 | 1.8 | 42 | 1 | 3.8 | 3.5 | 2000 | 4 | 125 | 23 | 0.22 |
نما 17پارامترهای موتور مرحله ای:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | kg.cm | نه، نه | g.cm | g.cm2 | کیلوگرم | |
| JK42HS25-0404 | 1.8 | 25 | 0.4 | 24 | 36 | 1.8 | 4 | 75 | 20 | 0.15 |
| JK42HS28-0504 | 1.8 | 28 | 0.5 | 20 | 21 | 1.5 | 4 | 85 | 24 | 0.22 |
| JK42HS34-1334 | 1.8 | 34 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 120 | 34 | 0.22 |
| JK42HS34-0406 | 1.8 | 34 | 0.4 | 24 | 15 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS34-0956 | 1.8 | 34 | 0.95 | 4.2 | 2.5 | 1.6 | 6 | 120 | 34 | 0.22 |
| JK42HS40-0406 | 1.8 | 40 | 0.4 | 30 | 30 | 2.6 | 6 | 150 | 54 | 0.28 |
| JK42HS40-1684 | 1.8 | 40 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 150 | 54 | 0.28 |
| JK42HS40-1206 | 1.8 | 40 | 1.2 | 3 | 2.7 | 2.9 | 6 | 150 | 54 | 0.28 |
| JK42HS48-0406 | 1.8 | 48 | 0.4 | 30 | 25 | 3.1 | 6 | 260 | 68 | 0.35 |
| JK42HS48-1684 | 1.8 | 48 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 260 | 68 | 0.35 |
| JK42HS48-1206 | 1.8 | 48 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 260 | 68 | 0.35 |
| JK42HS60-0406 | 1.8 | 60 | 0.4 | 30 | 39 | 6.5 | 6 | 280 | 102 | 0.5 |
| JK42HS60-1704 | 1.8 | 60 | 1.7 | 3 | 6.2 | 7.3 | 4 | 280 | 102 | 0.5 |
| JK42HS60-1206 | 1.8 | 60 | 1.2 | 6 | 7 | 5.6 | 6 | 280 | 102 | 0.5 |
نما 23پارامترهای موتور مرحله ای:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | N.m | نه، نه | g.cm | g.cm2 | کیلوگرم | |
| JK57HS41-1006 | 1.8 | 41 | 1 | 7.1 | 8 | 0.48 | 6 | 250 | 150 | 0.47 |
| JK57HS41-2008 | 1.8 | 41 | 2 | 1.4 | 1.4 | 0.39 | 8 | 250 | 150 | 0.47 |
| JK57HS41-2804 | 1.8 | 41 | 2.8 | 0.7 | 1.4 | 0.55 | 4 | 250 | 150 | 0.47 |
| JK57HS51-1006 | 1.8 | 51 | 1 | 6.6 | 8.2 | 0.72 | 6 | 300 | 230 | 0.59 |
| JK57HS51-2008 | 1.8 | 51 | 2 | 1.8 | 2.7 | 0.9 | 8 | 300 | 230 | 0.59 |
| JK57HS51-2804 | 1.8 | 51 | 2.8 | 0.83 | 2.2 | 1.01 | 4 | 300 | 230 | 0.59 |
| JK57HS56-2006 | 1.8 | 56 | 2 | 1.8 | 2.5 | 0.9 | 6 | 350 | 280 | 0.68 |
| JK57HS56-2108 | 1.8 | 56 | 2.1 | 1.8 | 2.5 | 1 | 8 | 350 | 280 | 0.68 |
| JK57HS56-2804 | 1.8 | 56 | 2.8 | 0.9 | 2.5 | 1.2 | 4 | 350 | 280 | 0.68 |
| JK57HS64-2804 | 1.8 | 64 | 2.8 | 0.8 | 2.3 | 1 | 4 | 400 | 300 | 0.75 |
| JK57HS76-2804 | 1.8 | 76 | 2.8 | 1.1 | 3.6 | 1.89 | 4 | 600 | 440 | 1.1 |
| JK57HS76-3006 | 1.8 | 76 | 3 | 1 | 1.6 | 1.35 | 6 | 600 | 440 | 1.1 |
| JK57HS76-3008 | 1.8 | 76 | 3 | 1 | 1.8 | 1.5 | 8 | 600 | 440 | 1.1 |
| JK57HS82-3004 | 1.8 | 82 | 3 | 1.2 | 4 | 2.1 | 4 | 1000 | 600 | 1.2 |
| JK57HS82-4008 | 1.8 | 82 | 4 | 0.8 | 1.8 | 2 | 8 | 1000 | 600 | 1.2 |
| JK57HS82-4204 | 1.8 | 82 | 4.2 | 0.7 | 2.5 | 2.2 | 4 | 1000 | 600 | 1.2 |
| JK57HS100-4204 | 1.8 | 100 | 4.2 | 0.75 | 3 | 3 | 4 | 1100 | 700 | 1.3 |
| JK57HS112-3004 | 1.8 | 112 | 3 | 1.6 | 7.5 | 3 | 4 | 1200 | 800 | 1.4 |
| JK57HS112-4204 | 1.8 | 112 | 4.2 | 0.9 | 3.8 | 3.1 | 4 | 1200 | 800 | 1.4 |
نما 24پارامترهای موتور مرحله ای:
| شماره مدل | نمودار سیم کشی | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (L) mm | A | Ω | mH | N.m | نه، نه | g.cm | g.cm2 | کیلوگرم | ||
| JK60HS56-2008 | تک قطبی | 56 | 2 | 1.8 | 3 | 1.17 | 8 | 700 | 300 | 0.77 |
| موازی | 2.8 | 0.9 | 3.6 | 1.65 | ||||||
| تاندم | 1.4 | 3.6 | 14.4 | 1.65 | ||||||
| JK60HS67-2008 | تک قطبی | 67 | 2 | 2.4 | 4.6 | 1.5 | 8 | 900 | 570 | 1.2 |
| موازی | 2.8 | 1.2 | 4.6 | 2.1 | ||||||
| تاندم | 1.4 | 4.8 | 18.4 | 2.1 | ||||||
| JK60HS88-2008 | تک قطبی | 88 | 2 | 3 | 6.8 | 2.2 | 8 | 1000 | 840 | 1.4 |
| موازی | 2.8 | 1.5 | 6.8 | 3.1 | ||||||
| تاندم | 1.4 | 6 | 27.2 | 3.1 | ||||||
| JK60HS100-2008 | تک قطبی | 100 | 2 | 3.2 | 6.4 | 2.8 | 8 | 1100 | 980 | 1.7 |
| موازی | 2.8 | 1.6 | 6.4 | 4 | ||||||
| تاندم | 1.4 | 6.4 | 25.6 | 4 | ||||||
| JK60HS111-2008 | تک قطبی | 111 | 2 | 4.4 | 8.3 | 3.2 | 8 | 1200 | 1120 | 1.9 |
| موازی | 2.8 | 2.2 | 8.3 | 4.5 | ||||||
| تاندم | 1.4 | 8.8 | 33.2 | 4.5 |
نما 34پارامترهای موتور مرحله ای:
| شماره مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | N.m | نه، نه | کیلوگرم | g.cm2 | کیلوگرم | |
| JK86HS68-5904 | 1.8 | 67 | 5.9 | 0.28 | 1.7 | 3.4 | 4 | 0.8 | 1000 | 1.7 |
| JK86HS68-2808 | 1.8 | 67 | 2.8 | 1.4 | 3.9 | 3.4 | 8 | 0.8 | 1000 | 1.7 |
| JK86HS78-5504 | 1.8 | 78 | 5.5 | 0.46 | 4 | 4.6 | 4 | 1.2 | 1400 | 2.3 |
| JK86HS78-4208 | 1.8 | 78 | 4.2 | 0.75 | 3.4 | 4.6 | 8 | 1.2 | 1400 | 2.3 |
| JK86HS97-4504 | 1.8 | 97 | 4.5 | 0.66 | 3 | 5.8 | 4 | 1.7 | 2100 | 3 |
| JK86HS97-4008 | 1.8 | 97 | 4 | 0.98 | 4.1 | 4.7 | 8 | 1.7 | 2100 | 3 |
| JK86HS100-6004 | 1.8 | 100 | 6 | 0.36 | 2.8 | 7 | 4 | 1.9 | 2200 | 3.1 |
| JK86HS115-6004 | 1.8 | 115 | 6 | 0.6 | 6.5 | 8.7 | 4 | 2.4 | 2700 | 3.8 |
| JK86HS115-4208 | 1.8 | 115 | 4.2 | 0.9 | 6 | 8.7 | 8 | 2.4 | 2700 | 3.8 |
| JK86HS126-6004 | 1.8 | 126 | 6 | 0.58 | 6.5 | 6.3 | 4 | 2.9 | 3200 | 4.5 |
| JK86HS155-6004 | 1.8 | 155 | 6 | 0.68 | 9 | 13 | 4 | 3.6 | 4000 | 5.4 |
| JK86HS155-4208 | 1.8 | 155 | 4.2 | 1.25 | 8 | 12.2 | 8 | 3.6 | 4000 | 5.4 |
نما 42پارامترهای موتور مرحله ای:
| مدل | زاویه گام | طول موتور | جریان | مقاومت | استحکام | تورک نگهدارنده | # از سربها | چرخش بازدارنده | بی وقفه ی روتور | ماسا |
| (°) | (L) mm | A | Ω | mH | N.m | نه، نه | kg.cm | g.cm2 | کیلوگرم | |
| JK110HS99-5504 | 1.8 | 99 | 5.5 | 0.9 | 12 | 11.2 | 4 | 3 | 5500 | 5 |
| JK110HS115-6004 | 1.8 | 115 | 6 | 0.48 | 7 | 12 | 4 | 4 | 7100 | 6 |
| JK110HS150-6504 | 1.8 | 150 | 6.5 | 0.8 | 15 | 21 | 4 | 5.9 | 10900 | 8.4 |
| JK110HS165-6004 | 1.8 | 165 | 6 | 0.9 | 14 | 24 | 4 | 6.6 | 12800 | 9.1 |
| JK110HS201-8004 | 1.8 | 201 | 8 | 0.67 | 12 | 28 | 4 | 7.5 | 16200 | 11.8 |
نما 52پارامترهای موتور مرحله ای:
| شماره مدل | ولتاژ کار | جریان نامی | مقاومت | استحکام | تورک نگهدارنده | فرکانس بدون بار | فرکانس شروع | ماسا | طول موتور |
| VDC | A | Ω | mH | N.m | نه، نه | g.cm | کیلوگرم | mm | |
| JK130HS173-6004 | 80 تا 325 | 6 | 0.75 | 12.6 | 25 | 25000 | 2300 | 13.3 | 173 |
| JK130HS229-6004 | 80 تا 325 | 6 | 0.83 | 13.2 | 30 | 25000 | 2300 | 18 | 229 |
| JK130HS257-7004 | 80 تا 325 | 7 | 0.73 | 11.7 | 40 | 23000 | 2200 | 19 | 257 |
| JK130HS285-7004 | 80 تا 325 | 7 | 0.66 | 10 | 50 | 23000 | 2200 | 22.5 | 285 |
Changzhou Jkongmotor Co، Ltd یک منطقه صنعتی با تکنولوژی بالا در Changzhou، چین بود. محصولات ما در بسیاری از انواع ماشین آلات استفاده می شود، مانند 3d پرینتر ماشین CNC، تجهیزات پزشکی،تجهیزات چاپ و نساجی و غیره.
JKONGMOTOR از همکاری های "OEM" و "ODM" و سایر شرکت ها برای ایجاد همکاری بلند مدت با ما استقبال می کند.
روح شرکت صادقانه و شهرت خوب، به دست آورد به رسمیت شناختن و حمایت از توده های گسترده ای از مشتریان، در همان زمان با تامین کنندگان داخلی و خارجی نزدیک جامعه منافع،شرکت وارد مرحله توسعه خوب شد، ایجاد یک پایه محکم برای هدف استراتژیک از تحقق تنها واقعا توسعه پایدار شرکت.
