Name: موتور پلهای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: استپر موتور خطی
Price: 80.00 USD
Availability: InStock

خانه محصولات خطی استپ موتور

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب

جزئیات محصول:

محل منبع:	جیانگ سو ، چین (سرزمین اصلی)
نام تجاری:	Jkongmotor
گواهی:	CE, ROHS, REACH, ISO14001, SO9001
شماره مدل:	استپر موتور خطی

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	US$50 ~ US$110
جزئیات بسته بندی:	<i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با
زمان تحویل:	برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز
شرایط پرداخت:	T / T ، پی پال ، Western Union ، L / C
قابلیت ارائه:	50000 قطعه / ماه

مخاطب

توضیحات محصول جزئیات

نوع موتور:	موتور پله ای با پیچ سرب	منجر می شود:	4
فاز:	2 فاز	نوع پیچ:	تی نوع، بال اسکرو، غیر اسیر، اسیر
پیچ:	سفارشی	قسمت های دیگر:	گیربکس، رمزگذار، ترمز، درایور یکپارچه
MOQ:	10 عدد
برجسته کردن:	موتور محرک خطی , موتور الکتریکی خطی

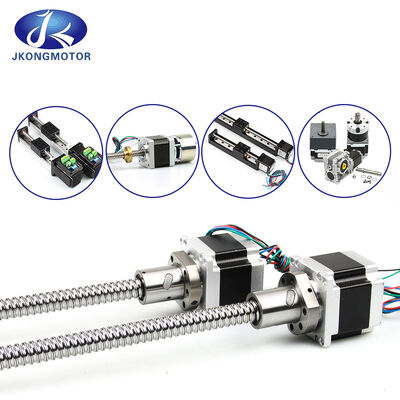

موتور پله‌ای خطی هیبریدی دوقطبی Nema 8 11 14 17 23 24 34 سفارشی Jkongmotor OEM ODM با پیچ سرب

Jkongmotor در زمینه موتورهای پله‌ای خطی هیبریدی دوقطبی 2 فاز سفارشی OEM و ODM با پیچ‌های سرب یکپارچه، راه‌حل‌های حرکتی خطی دقیق، قابل اعتماد و کم‌نگهداری را ارائه می‌دهد. موجود در اندازه‌های قاب NEMA 8، 11، 14، 17، 23، 24 و 34، موتورهای پله‌ای خطی ما برای پاسخگویی به نیازهای متنوع اتوماسیون و کنترل حرکت مهندسی شده‌اند.

بررسی اجمالی محصول

موتورهای پله‌ای خطی Jkongmotor یک موتور پله‌ای هیبریدی با یک پیچ سرب دقیق ترکیب می‌کنند و حرکت چرخشی را مستقیماً به جابجایی خطی دقیق تبدیل می‌کنند. این طراحی یکپارچه اتصالات خارجی را حذف می‌کند، پیچیدگی مکانیکی را کاهش می‌دهد و دقت موقعیت‌یابی را بهبود می‌بخشد.

ویژگی‌های کلیدی

طراحی دوقطبی هیبریدی 2 فاز برای گشتاور پایدار و حرکت روان
پیچ سرب یکپارچه برای خروجی خطی مستقیم (پیچ T، ذوزنقه‌ای یا سفارشی)
اندازه‌های NEMA متعدد: NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34
دقت موقعیت‌یابی بالا با تکرارپذیری عالی
ساختار فشرده صرفه‌جویی در فضای نصب
نویز کم، لرزش کم بهینه شده برای تجهیزات دقیق
پشتیبانی از سیستم‌های حلقه باز یا حلقه بسته

گزینه‌های سفارشی‌سازی (OEM & ODM)

قطر پیچ سرب، گام و طول کورس
پیکربندی‌های خطی اسیر، غیر اسیر یا خارجی
نیروی رانش، سرعت و وضوح سفارشی
انتهای شفت، ابعاد نصب و پوشش‌های ویژه
رمزگذار، ترمز یا درایور یکپارچه اختیاری
ولتاژ، جریان، کلاس عایق و انواع کانکتور
طراحی‌های ضد گرد و غبار، مقاوم در برابر خوردگی یا دمای بالا

مزایای عملکرد

خروجی رانش بالا: طراحی الکترومغناطیسی بهینه شده برای نیروی خطی قوی
حرکت روان و پایدار: مناسب برای کنترل میکرو استپینگ
عمر طولانی: ماشین‌کاری دقیق و کنترل کیفیت دقیق
ادغام آسان: جایگزینی مستقیم برای محرک‌های خطی سنتی

کاربردهای معمولی

تجهیزات پزشکی و آزمایشگاهی
مونتاژ نیمه‌هادی و الکترونیک
چاپگرهای سه بعدی و تولید افزودنی
دستگاه‌های بسته‌بندی و برچسب‌زنی
دستگاه‌های نوری، اندازه‌گیری و بازرسی
اتوماسیون هوشمند و رباتیک

قابلیت Jkongmotor OEM & ODM

از توسعه نمونه اولیه تا تولید انبوه، Jkongmotor کامل را ارائه می‌دهد راه‌حل‌های موتور پله‌ای خطی سفارشی OEM و ODM. تیم مهندسی ما از طراحی موتور، تطبیق پیچ سرب، تست عملکرد و تأیید قابلیت اطمینان پشتیبانی می‌کند تا اطمینان حاصل شود که هر محصول متناسب با نیازهای دقیق برنامه شما است.

موتورهای پله‌ای Nema 8:

شماره مدل	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	جرم
شماره مدل	( °)	(L)mm	A	Ω	mH	g.cm	شماره	کیلوگرم
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	5.4	1.5	400	4	0.09

موتورهای پله‌ای Nema 11:

Model No.	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	اینرسی روتور	جرم
Model No.	( °)	(L)mm	A	Ω	mH	g.cm	شماره	g.cm2	Kg
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

موتورهای پله‌ای Nema 14:

شماره مدل	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	گشتاور دندانه	اینرسی روتور	جرم
شماره مدل	( °)	(L)mm	A	Ω	mH	g.cm	شماره	g.cm	g.cm2	Kg
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

موتورهای پله‌ای Nema 17:

شماره مدل	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	گشتاور دندانه	اینرسی روتور	جرم
شماره مدل	( °)	(L)mm	A	Ω	mH	kg.cm	شماره	g.cm	g.cm2	Kg
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	3.6	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5

موتورهای پله‌ای Nema 23:

شماره مدل	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	گشتاور دندانه	اینرسی روتور	جرم
شماره مدل	( °)	(L)mm	A	Ω	mH	N.m	شماره	g.cm	g.cm2	Kg
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

موتورهای پله‌ای Nema 24:

شماره مدل	نمودار سیم‌کشی	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	گشتاور دندانه	اینرسی روتور	جرم
شماره مدل	نمودار سیم‌کشی	(L)mm	A	Ω	mH	N.m	شماره	g.cm	g.cm2	Kg
JK60HS56-2008	تک قطبی	56	2	1.8	3	1.17	8	700	300	0.77
	موازی		2.8	0.9	3.6	1.65
	Tandem		1.4	3.6	14.4	1.65
JK60HS67-2008	تک قطبی	67	2	2.4	4.6	1.5	8	900	570	1.2
	موازی		2.8	1.2	4.6	2.1
	Tandem		1.4	4.8	18.4	2.1
JK60HS88-2008	تک قطبی	88	2	3	6.8	2.2	8	1000	840	1.4
	موازی		2.8	1.5	6.8	3.1
	Tandem		1.4	6	27.2	3.1
JK60HS100-2008	تک قطبی	100	2	3.2	6.4	2.8	8	1100	980	1.7
	موازی		2.8	1.6	6.4	4
	Tandem		1.4	6.4	25.6	4
JK60HS111-2008	تک قطبی	111	2	4.4	8.3	3.2	8	1200	1120	1.9
	موازی		2.8	2.2	8.3	4.5
	Tandem		1.4	8.8	33.2	4.5

موتورهای پله‌ای Nema 34:

شماره مدل	زاویه گام	طول موتور	جریان	مقاومت	اندوکتانس	گشتاور نگهدارنده	# از سرب	گشتاور دندانه	اینرسی روتور	جرم
شماره مدل	( °)	(L)mm	A	Ω	mH	N.m	شماره	Kg.cm	g.cm2	Kg
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	8	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	8	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	8	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	8	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	3.6	4000	5.4
JK86HS155-4208	1.8	155	4.2	1.25	8	12.2	8	3.6	4000	5.4

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 0

مشخصات شرکت:

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 1

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 2

Changzhou Jkongmotor Co., Ltd یک منطقه صنعت فناوری بالا در changzhou، چین بود. محصولات ما در انواع مختلفی از ماشین‌ها مانند چاپگر سه بعدی CNC، تجهیزات پزشکی، تجهیزات چاپ بافندگی و غیره استفاده می‌شود.
JKONGMOTOR صمیمانه از همکاری‌های 'OEM' و 'ODM' و سایر شرکت‌ها برای ایجاد همکاری‌های بلندمدت با ما استقبال می‌کند.
روحیه شرکت با شهرت صادقانه و خوب، به رسمیت شناختن و حمایت از توده‌های وسیع مشتریان را به دست آورد، در عین حال با جامعه منافع نزدیک تامین‌کنندگان داخلی و خارجی، این شرکت وارد مرحله توسعه خوش‌خیم شد و یک پایه محکم برای هدف استراتژیک تحقق تنها توسعه پایدار شرکت ایجاد کرد.

نمایش تجهیزات:

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 3

جریان تولید:

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 4

بسته:

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 5

گواهینامه:

موتور پله‌ای خطی Jkongmotor OEM ODM سفارشی 2 فاز هیبریدی بایپولار Nema 8 11 14 17 23 24 34 با پیچ سرب 6

موتورهای پله‌ای خطی Jkongmotor با پیچ سرب دقت، پایداری و سفارشی‌سازی را ارائه می‌دهند - شریک قابل اعتماد شما برای کنترل حرکت خطی پیشرفته.
