| محل منبع: | جیانگ سو ، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001 |
| شماره مدل: | JKBLS120 |
| مقدار حداقل تعداد سفارش: | 3-10 عدد |
|---|---|
| قیمت: | US $17.00 - US $22.00 |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با |
| زمان تحویل: | برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز |
| شرایط پرداخت: | T / T ، پی پال ، Western Union ، L / C |
| قابلیت ارائه: | 50000 قطعه در ماه |
| نوع موتور: | موتور DC | ولتاژ ورودی: | 12 ولت - 30 ولت |
|---|---|---|---|
| سرعت موتور: | 20000 دور در دقیقه | وزن: | 0.6 CE ROHSkg |
| گواهی شده: | CE ROHS | موتور همسان: | 0 - 120 وات |
| برجسته: | راننده موتور bldc,راننده موتور |
||

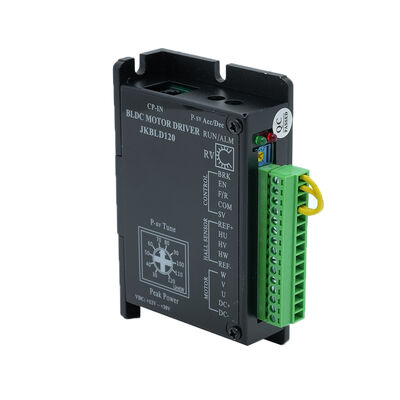

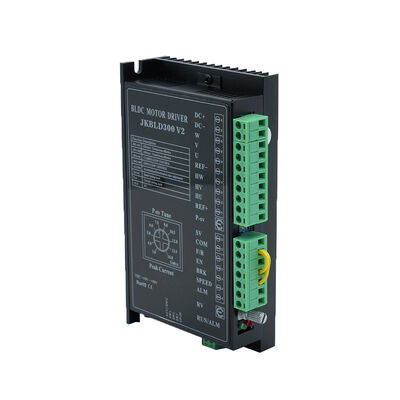

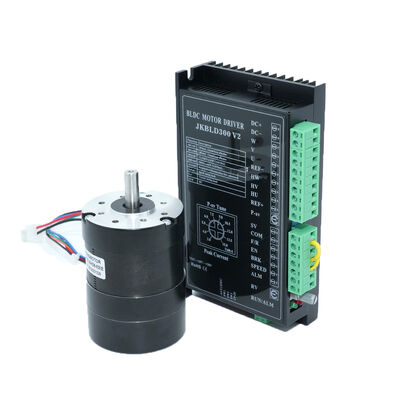

درایور موتور DC 10V~30VDC 0A-8A براشلس JKBLD120 برای موتور Bldc 0-120w
| مدل | |||||
| مشخصات | واحد | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| تعداد فاز | فاز | 3 | |||
| تعداد لهستانی ها | لهستانی ها | 4 | |||
| ولتاژ محاسبه شده | VDC | 36 | |||
| سرعت رتبه بندی شده | دور در دقیقه | 4000 | |||
| گشتاور نامی | نیوتن متر | 0.11 | 0.22 | 0.33 | 0.44 |
| جریان رتبه بندی شده | آمپر | 2 | 3.6 | 5.3 | 6.8 |
| قدرت امتیازی | دبلیو | 46 | 92 | 138 | 184 |
| اوج گشتاور | نیوتن متر | 0.33 | 0.66 | 1 | 1.32 |
| اوج جریان | آمپر | 6.8 | 11.5 | 15.5 | 20.5 |
| EMF پشت | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت گشتاور | Nm/A | 0.073 | 0.07 | 0.07 | 0.068 |
| اینرسی روتور | gc㎡ | 75 | 119 | 173 | 230 |
| طول بدن | میلی متر | 47 | 67 | 87 | 107 |
| وزن | کیلوگرم | 0.44 | 0.75 | 1 | 1.25 |
| سنسور | هانیول | ||||
| کلاس عایق | ب | ||||
| درجه محافظت | IP30 | ||||
| دمای ذخیره سازی | -25+70 ℃ | ||||
| دمای عملیاتی | -15+50℃ | ||||
| رطوبت کاری | 85% RH | ||||
| محیط کار | در فضای باز (بدون نور مستقیم خورشید)، بدون گاز خورنده، بدون گاز قابل اشتعال، بدون غبار روغن، بدون گرد و غبار | ||||
| ارتفاع | 1000 متر یا کمتر | ||||
| مدل | |||||
| مشخصات | واحد | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| تعداد فاز | فاز | 3 | |||
| تعداد لهستانی ها | لهستانی ها | 8 | |||
| ولتاژ محاسبه شده | VDC | 48 | |||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | |||
| گشتاور نامی | نیوتن متر | 0.3 | 0.6 | 0.9 | 1.2 |
| جریان رتبه بندی شده | آمپر | 2.8 | 5.2 | 7.5 | 9.5 |
| قدرت امتیازی | دبلیو | 94 | 188 | 283 | 377 |
| اوج گشتاور | نیوتن متر | 0.9 | 1.8 | 2.7 | 3.6 |
| اوج جریان | آمپر | 8.4 | 15.6 | 22.5 | 28.5 |
| EMF پشت | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| ثابت گشتاور | Nm/A | 0.116 | 0.12 | 0.118 | 0.127 |
| اینرسی روتور | Kg.c㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| طول بدن | میلی متر | 78 | 99 | 120 | 141 |
| وزن | کیلوگرم | 0.85 | 1.25 | 1.65 | 2.05 |
| سنسور | هانیول | ||||
| کلاس عایق | ب | ||||
| درجه محافظت | IP30 | ||||
| دمای ذخیره سازی | -25+70 ℃ | ||||
| دمای عملیاتی | -15+50℃ | ||||
| رطوبت کاری | <= 85٪ RH | ||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، گاز قابل اشتعال، غبار روغن، بدون گرد و غبار. | ||||
| ارتفاع | 1000 متر یا کمتر | ||||
| پارامتر | حداقل | دارای رتبه | حداکثر | واحد |
| زاویه سنسور موتور هال | 120 درجه / 240 درجه | |||
| ورودی برق DC | 12 | 24 | 30 | V |
| درایو خروجی جریان | 5 | 8 | آ | |
| سرعت موتور مناسب | 0 | 20000 | دور در دقیقه | |
| ولتاژ سنسور هال | 4.5 | 5 | 5.5 | V |
| جریان سنسور هال | 20 | mA | ||
| پتانسیومتر خارجی | 10 هزار | Ω | ||
|
علامت گذاری |
تعريف كردن |
|
DC+/DC- |
ورودی منبع تغذیه (DC12V~DC30V) با + و - اشتباه نکنید |
|
U، V، W |
سیم های پیشرو موتور سیم های ضخیم را به هم متصل می کنند |
|
هو، Hv، Hw |
اتصال سیم هدایت کننده سیگنال سالن (سیم های نازک Hu، Hv، Hw) |
|
REF+ |
منبع تغذیه هال + (برای ورودی موتور سالن + 5 ولت) |
|
مرجع- |
منبع تغذیه سالن - (این پورت را به زمین هال متصل کنید) |
|
VCC |
پورت منبع تغذیه پتانسیومتر خارجی (فقط برای پتانسیومتر قابل استفاده است، برای مدارهای خارجی دیگر قابل استفاده نیست) |
|
SV |
ترمینال پتانسیومتر خارجی (به تنظیم سرعت توجه کنید) |
|
COM |
پورت مشترک (سطح پایین) |
|
F/R |
جهت: آویزان یا سطح بالا به جلو، وارونگی سطح پایینیادداشت 1 |
|
EN |
فعال کردن: سطح بالا/توقف سطح پایین/نوت اجرا ۱ |
|
BRK |
ترمز سریع: سطح بالا / توقف در سطح پایین / نوت 1 |
