Name: Jkongmotor OEM ODM سفارشیسازی موتور پلهای هیبریدی دوقطبی تکقطبی با گیربکس، انکودر، ترمز و درایور یکپارچه
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: موتور پله ای هیبریدی نما 8 11 14 16 17 23 24 34 42 52
Price: 20.50 USD
Availability: InStock

خانه محصولات موتور پله ای ترکیبی

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه

جزئیات محصول:

محل منبع:	جیانگ سو، چین
نام تجاری:	Jkongmotor
گواهی:	CE, ROHS, Reach, ISO14001, ISO9001
شماره مدل:	موتور پله ای هیبریدی نما 8 11 14 16 17 23 24 34 42 52

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	US$16.5- US$25
جزئیات بسته بندی:	<i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی
زمان تحویل:	برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز
شرایط پرداخت:	T/T، پی پال، Western Union، L/C
قابلیت ارائه:	100000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

نام:	موتور پله ای ODM OEM	مدل:	42BYGH 57BYG 86BYG
نوع موتور:	موتور پله دوقطبی	فعلی:	سفارشی
نگه داشتن گشتاور:	سفارشی	اندازه موتور:	نما 8 11 14 16 17 23 24 34 42 52 استپ موتور

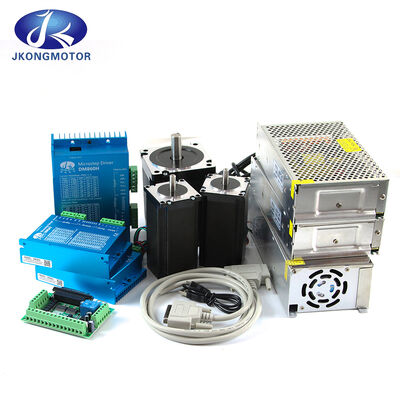

راننده:	JK0220/TB6600/DM542/DM860	شفت:	خدمات سفارشی OEM ODM
زاویه گام:	0.9 / 1.2 / 1.8 درجه	استفاده:	CNC، تجهیزات بسته بندی
MOQ:	10 عدد
برجسته کردن:	موتور پله ای دو شفت نما 23 , موتور پله ای شفت توخالی 1.45 نیوتن متر , پله موتور دو شفت 1.45 نیوتن متر

Jkongmotor OEM ODM سفارشی سازی موتور پله ای تک قطبی دوقطبی هیبریدی با درایور یکپارچه ترمز رمزگذار گیربکس

Jkongmotor متخصص درموتورهای پله ای هیبریدی سفارشی OEM و ODMطراحی شده برای پاسخگویی به الزامات مختلف اتوماسیون صنعتی. راه حل های ما ترکیبی از کنترل حرکت دقیق با تنظیمات انعطاف پذیر استموتورهای پله ای دوقطبی و تک قطبیادغام شده باگیربکس ها، رمزگذارها، ترمزها و درایورهای داخلی- همه برای ارائه قابلیت اطمینان، دقت و طراحی سیستم فشرده مهندسی شده اند.

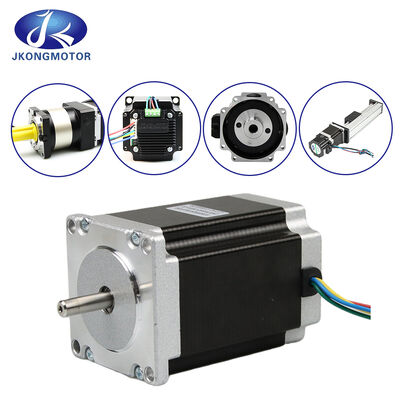

گزینه های سفارشی سازی جامع

انواع موتور:پشتیبانی از موتورهای پله ای هیبریدیدوقطبی و تک قطبیتنظیمات سیم پیچ
اندازه قاب:NEMA 8، 11، 14، 17، 23، 24، 34 (اندازه های سفارشی موجود است)

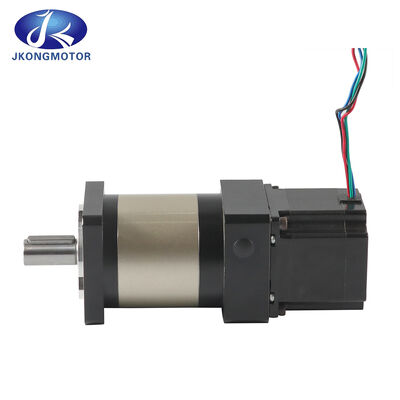

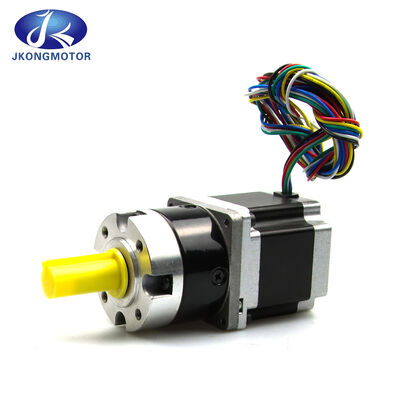

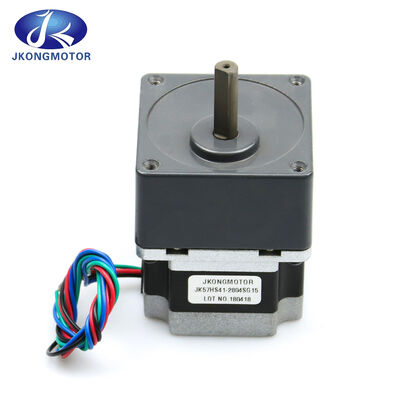

ادغام جعبه دنده:گیربکس های سیاره ای، خاردار یا حلزونی برای بهینه سازی گشتاور و سرعت بالاتر
گزینه های رمزگذار:رمزگذارهای افزایشی یا مطلق برای کنترل حلقه بسته و بازخورد موقعیت

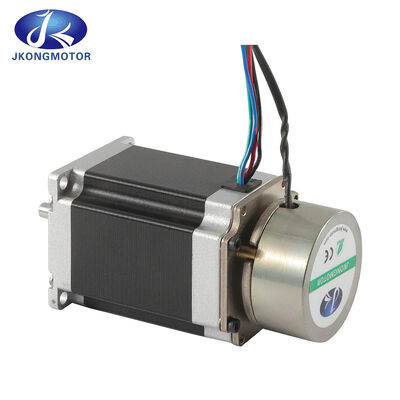

سیستم های ترمز:ترمز نگهدارنده الکترومغناطیسی برای بارهای عمودی و کاربردهای حیاتی ایمنی
درایور یکپارچه:درایور استپر داخلی برای کاهش سیم کشی، صرفه جویی در فضا و ساده کردن نصب
سفارشی سازی برق:ولتاژ، جریان، زاویه گام، کلاس عایق، و انواع کانکتور

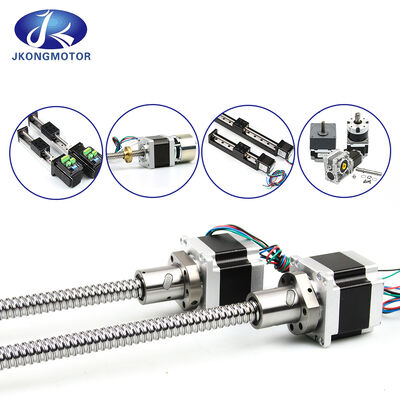

سفارشی سازی مکانیکی:نوع شفت، فلنج نصب، مواد محفظه، رتبه IP

مزایای کلیدی عملکرد

گشتاور و دقت بالا:طراحی مغناطیسی بهینه شده خروجی گشتاور پایدار و موقعیت دقیق را تضمین می کند
طراحی فشرده و یکپارچه:موتور، راننده، گیربکس، رمزگذار و ترمز در یک واحد برای کاهش پیچیدگی سیستم
کنترل انعطاف پذیر:از عملیات حلقه باز یا حلقه بسته برای بهبود کارایی و قابلیت اطمینان پشتیبانی می کند
نویز و لرزش کم:ساخت و تنظیم پیشرفته برای حرکت صاف
قابلیت اطمینان صنعتی:طراحی شده برای عملکرد مداوم در محیط های پر تقاضا

برنامه های کاربردی معمولی

اتوماسیون صنعتی و رباتیک
ماشین آلات و تجهیزات دقیق CNC
سیستم های بسته بندی، لیبل گذاری و چاپ
دستگاه های پزشکی و اتوماسیون آزمایشگاهی
AGV ها، نوار نقاله ها و لجستیک هوشمند
ماشین آلات نساجی، فرآوری مواد غذایی و بازرسی

قابلیت تولید OEM و ODM

Jkongmotor فراهم می کندخدمات OEM و ODM سرتاسر، از انتخاب مفهومی و موتور گرفته تا نمونه سازی و تولید انبوه. تیم مهندسی ما از نزدیک با مشتریان کار می کند تا عملکرد، ابعاد و ویژگی های یکپارچه سازی را تنظیم کند - تضمین سازگاری یکپارچه با سیستم شما و زمان بیشتری برای عرضه به بازار.

Jkongmotor را انتخاب کنیدبرای قابل اعتماد، قابل تنظیمراه حل های موتور پله ای هیبریدیبا گیربکس، رمزگذار، ترمز و راننده یکپارچه که برای ارتقای عملکرد اتوماسیون شما طراحی شده است.

نما 8 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	کیلوگرم
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	5.4	1.5	400	4	0.09

نما 11 استپر موتورز:

مشماره اودل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	اینرسی روتور	توده
مشماره اودل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	g.cm2	کیلوگرم
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

نما 14 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	g.cm	g.cm2	کیلوگرم
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

نما 17 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	کیلوگرم سانتی متر	خیر	g.cm	g.cm2	کیلوگرم
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	3.6	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5

نما 23 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	g.cm	g.cm2	کیلوگرم
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

نما 24 استپر موتورز:

شماره مدل	نمودار سیم کشی	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	نمودار سیم کشی	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	g.cm	g.cm2	کیلوگرم
JK60HS56-2008	تک قطبی	56	2	1.8	3	1.17	8	700	300	0.77
	موازی		2.8	0.9	3.6	1.65
	پشت سر هم		1.4	3.6	14.4	1.65
JK60HS67-2008	تک قطبی	67	2	2.4	4.6	1.5	8	900	570	1.2
	موازی		2.8	1.2	4.6	2.1
	پشت سر هم		1.4	4.8	18.4	2.1
JK60HS88-2008	تک قطبی	88	2	3	6.8	2.2	8	1000	840	1.4
	موازی		2.8	1.5	6.8	3.1
	پشت سر هم		1.4	6	27.2	3.1
JK60HS100-2008	تک قطبی	100	2	3.2	6.4	2.8	8	1100	980	1.7
	موازی		2.8	1.6	6.4	4
	پشت سر هم		1.4	6.4	25.6	4
JK60HS111-2008	تک قطبی	111	2	4.4	8.3	3.2	8	1200	1120	1.9
	موازی		2.8	2.2	8.3	4.5
	پشت سر هم		1.4	8.8	33.2	4.5

نما 34 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	کیلوگرم. سانتی متر	g.cm2	کیلوگرم
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	8	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	8	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	8	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	8	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	3.6	4000	5.4
JK86HS155-4208	1.8	155	4.2	1.25	8	12.2	8	3.6	4000	5.4

نما 42 استپر موتورز:

مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	کیلوگرم سانتی متر	g.cm2	کیلوگرم
JK110HS99-5504	1.8	99	5.5	0.9	12	11.2	4	3	5500	5
JK110HS115-6004	1.8	115	6	0.48	7	12	4	4	7100	6
JK110HS150-6504	1.8	150	6.5	0.8	15	21	4	5.9	10900	8.4
JK110HS165-6004	1.8	165	6	0.9	14	24	4	6.6	12800	9.1
JK110HS201-8004	1.8	201	8	0.67	12	28	4	7.5	16200	11.8

نما 52 استپر موتورز:

شماره مدل	ولتاژ عملیاتی	جریان رتبه بندی شده	مقاومت	اندوکتانس	نگه داشتن گشتاور	فرکانس نولود	فرکانس شروع	توده	طول موتور
شماره مدل	VDC	الف	Ω	mH	نیوتن متر	خیر	g.cm	کیلوگرم	میلی متر
JK130HS173-6004	80 تا 325	6	0.75	12.6	25	25000	2300	13.3	173
JK130HS229-6004	80 تا 325	6	0.83	13.2	30	25000	2300	18	229
JK130HS257-7004	80 تا 325	7	0.73	11.7	40	23000	2200	19	257
JK130HS285-7004	80 تا 325	7	0.66	10	50	23000	2200	22.5	285

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 0

مشخصات شرکت:

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 1

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 2

Changzhou Jkongmotor Co., Ltd یک منطقه صنعتی با فناوری پیشرفته در چانگژو، چین بود. محصولات ما در بسیاری از انواع ماشین ها مانند دستگاه CNC چاپگر سه بعدی، تجهیزات پزشکی، تجهیزات چاپ بافندگی و غیره استفاده می شود.
JKONGMOTOR به گرمی از همکاری های "OEM" و "ODM" و سایر شرکت ها برای ایجاد همکاری طولانی مدت با ما استقبال می کند.
روحیه صمیمانه و حسن شهرت شرکت، به رسمیت شناختن و حمایت توده های وسیع مشتریان را به دست آورد، همزمان با تامین کنندگان داخلی و خارجی جامعه نزدیک از منافع، شرکت وارد مرحله مرحله توسعه خوش خیم شد و پایه ای محکم برای هدف استراتژیک تحقق توسعه پایدار واقعی شرکت ایجاد کرد.

نمایش تجهیزات:

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 3

جریان تولید:

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 4

بسته:

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 5

صدور گواهینامه:

Jkongmotor OEM ODM سفارشی‌سازی موتور پله‌ای هیبریدی دوقطبی تک‌قطبی با گیربکس، انکودر، ترمز و درایور یکپارچه 6

مزایا

هزینه کم برای کنترل به دست آمده است
گشتاور بالا در هنگام راه اندازی و سرعت پایین
ناهمواری
سادگی ساخت
می تواند در یک سیستم کنترل حلقه باز کار کند
تعمیر و نگهداری کم
احتمال توقف یا لغزش کمتر است
در هر محیطی کار خواهد کرد
قابل استفاده در رباتیک در مقیاس وسیع.
قابلیت اطمینان بالا
زاویه چرخش موتور متناسب با پالس ورودی است.
موتور در حالت سکون دارای گشتاور کامل است (اگر سیم پیچ ها برق دار باشند)
مکان یابی دقیق و تکرارپذیری حرکت زیرا موتورهای پله ای خوب دقت 3 تا 5 درصد یک پله را دارند و این خطا از یک مرحله به مرحله دیگر تجمعی نیست.
پاسخ عالی به شروع / توقف / معکوس کردن.
بسیار قابل اعتماد زیرا هیچ برس تماسی در موتور وجود ندارد. بنابراین، عمر موتور به سادگی به عمر بلبرینگ بستگی دارد.
پاسخ موتورها به پالس‌های ورودی دیجیتال کنترل حلقه باز را فراهم می‌کند و کنترل موتور را ساده‌تر و کم‌هزینه‌تر می‌کند.
دستیابی به چرخش سنکرون با سرعت بسیار پایین با باری که مستقیماً به شفت کوپل شده است امکان پذیر است.
طیف گسترده ای از سرعت های چرخشی را می توان درک کرد زیرا سرعت متناسب با فرکانس پالس های ورودی است.

6. پرسش و پاسخ
Q1: در مورد ضمانت شما چطور؟
A: ما تضمین می کنیم یک سال است. برای سفارش دریا . 15 ماهه است

Q2: آیا گواهینامه دارید؟
ج: بله، داریم. تمامی موتورها توسط CE و Rohs تایید شده اند.

Q3: آیا خدمات OEM و ODM را ارائه می دهید؟
ج: بله. ما می توانیم OEM را عرضه کنیم و طراحی سفارشی برای هر برنامه خاص ایجاد کنیم.

Q4: چگونه می تواند توزیع کننده برند شما باشد؟
A: ما ظرفیت شما را بررسی می کنیم و به شما کمک می کنیم تا بازار را ترویج و گسترش دهید.

Q5: زمان تحویل چقدر است؟
ج: به جز سفارش خاص. برای نمونه ها معمولا 7-15 روز کاری. برای سفارش دسته ای . معمولا 20-25 روز.

7. برنامه های کاربردی موتور پله ای

از آنجایی که استپر موتورها به صورت دیجیتالی با استفاده از یک پالس ورودی کنترل می شوند، برای استفاده با سیستم های کنترل شده کامپیوتری مناسب هستند.
آنها در کنترل عددی ماشین ابزار استفاده می شوند.
در درایوهای نوار، درایوهای فلاپی دیسک، چاپگرها و ساعت های برقی استفاده می شود.
موتور پله ای همچنین در پلاتر XY و روباتیک استفاده می شود.
کاربرد وسیعی در صنایع نساجی و ساخت مدارهای مجتمع دارد.
کاربردهای دیگر استپر موتور در فضاپیماهایی است که برای اکتشافات علمی سیارات و غیره به فضا پرتاب می شوند.
این موتورها همچنین کاربردهای تجاری، پزشکی و نظامی متنوعی دارند و در تولید فیلم های علمی تخیلی نیز استفاده می شوند.
در ساعت مچی از موتورهای پله ای میکرووات استفاده می شود.
در ماشین ابزار از موتورهای پله ای با توان چند ده کیلووات استفاده می شود.
