خانه محصولات موتور پله ای دنده ای

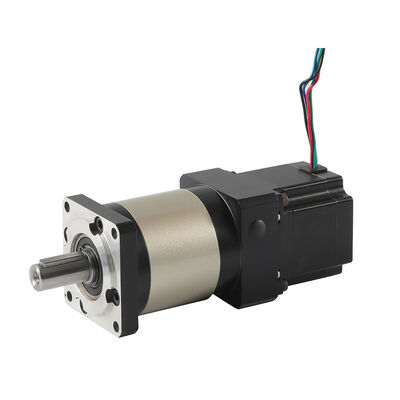

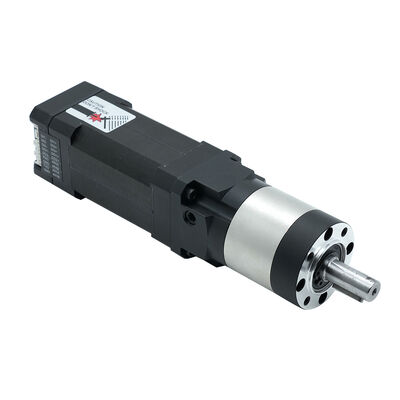

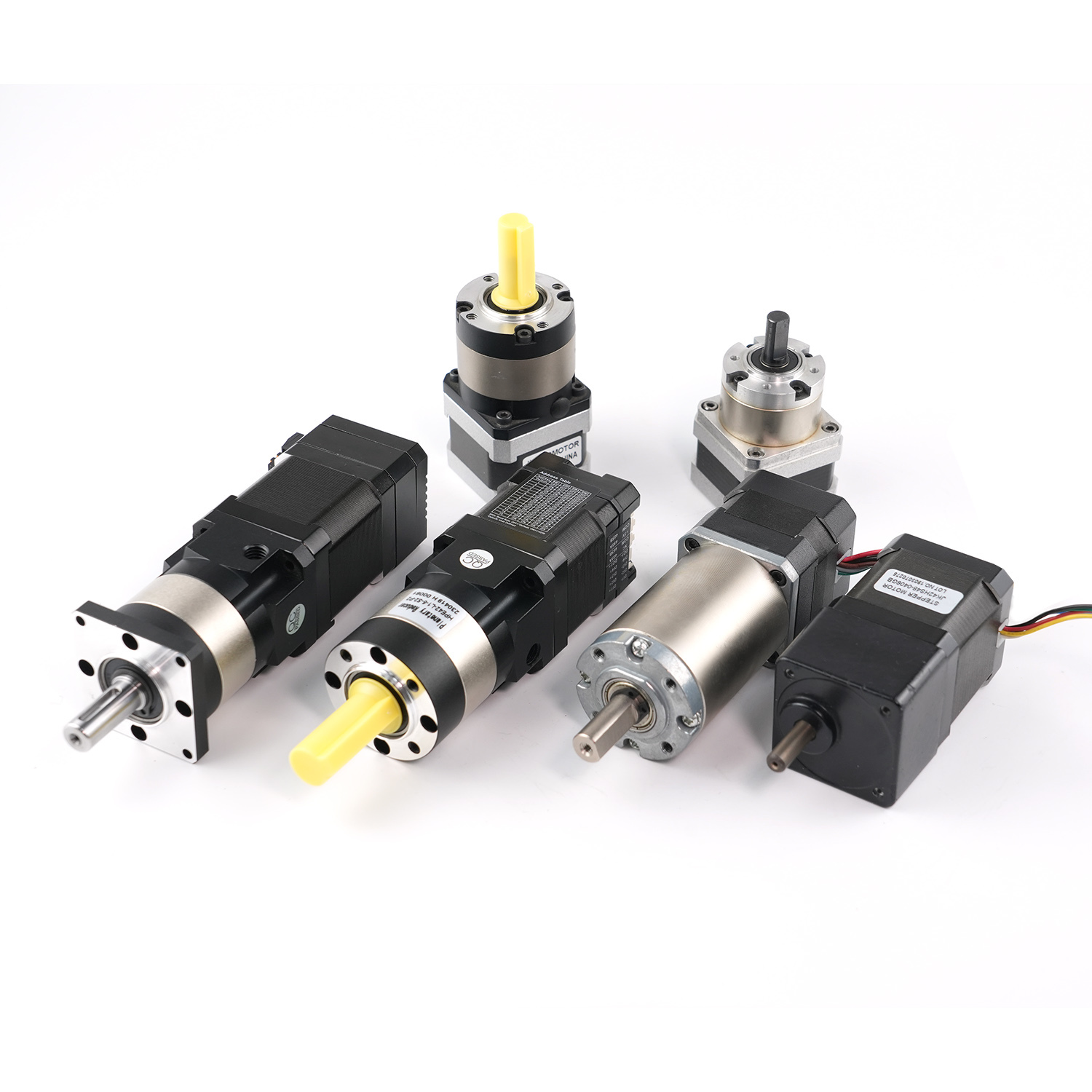

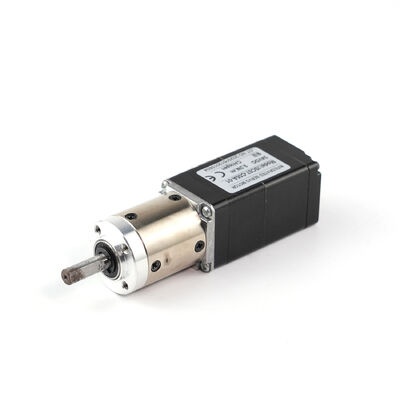

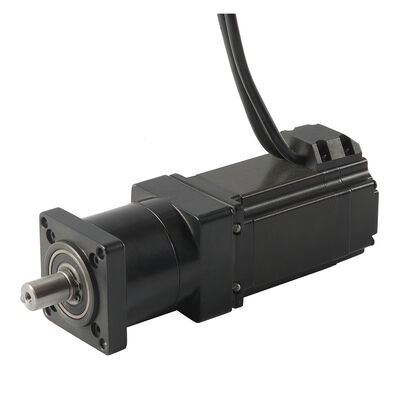

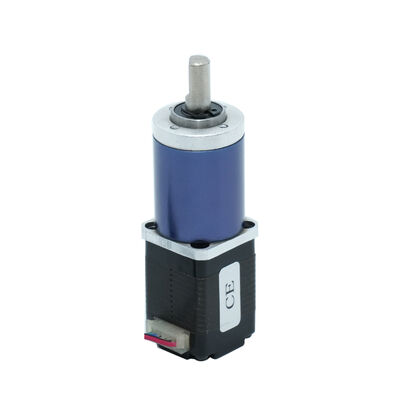

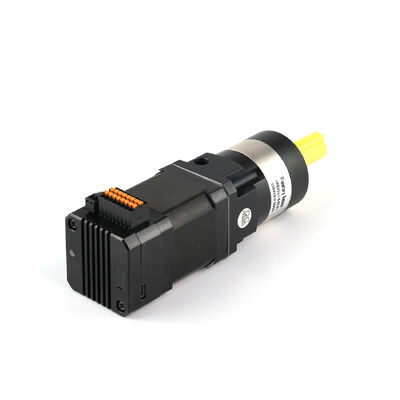

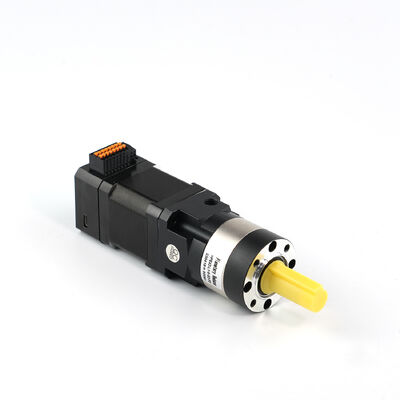

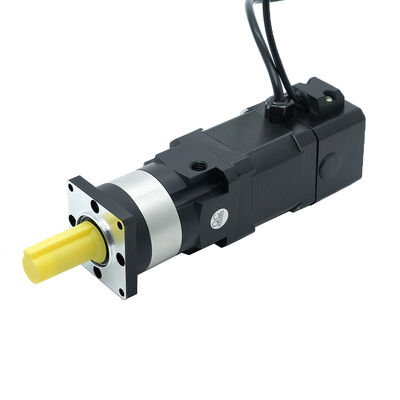

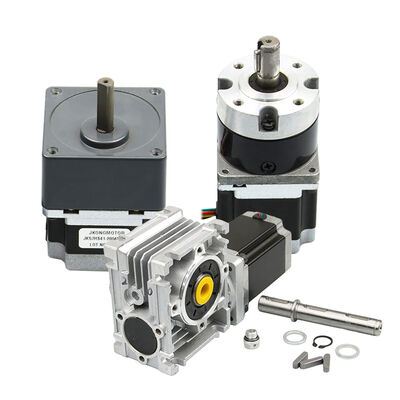

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه

جزئیات محصول:

محل منبع:	جیانگ سو ، چین (سرزمین اصلی)
نام تجاری:	Jkongmotor
گواهی:	CE, ROHS,REACH, ISO14001, ISO9001
شماره مدل:	موتور پله ای دنده ای نما 8 11 14 16 23 24 34 42

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	US$20~US$110
جزئیات بسته بندی:	<i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با
زمان تحویل:	برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز
شرایط پرداخت:	T / T ، پی پال ، Western Union ، L / C
قابلیت ارائه:	100000PCS / ماه

مخاطب

توضیحات محصول جزئیات

نام:	موتور پله ای دنده ای ODM OEM	نوع موتور:	موتور پله ای تک قطبی دوقطبی
اندازه موتور:	نما 8 11 14 16 17 23 24 34 42 52 استپ موتور	شفت:	خدمات سفارشی OEM ODM
زاویه گام:	0.9 / 0.2 / 1.8 درجه	IP برای گیربکس:	IP30 45 54 65
MOQ:	10 عدد
برجسته کردن:	موتور کاهش دنده , موتور پله ای سیاره ای

Jkongmotor OEM ODM Hybrid Bipolar Unipolar Geared Stepper Motor with Gearbox Encoder Brake Driver Integrated

Jkongmotor حرفه ای را ارائه می دهدراه حل های موتور پله ای هیبریدی OEM و ODMشاملگزینه های سیم پیچ دوقطبی و تک قطبیترکیب شده باگیربکس ها، رمزگذارها، ترمزها و درایورهای یکپارچه. این موتورهای پله ای دنده ای برای ارائه گشتاور بالا، موقعیت یابی دقیق، ادغام فشرده و قابلیت اطمینان صنعتی طولانی مدت طراحی شده اند.

بررسی اجمالی محصول

موتورهای پله ای هیبریدی دنده ای Jkongmotor یک موتور پله ای با دقت بالا را با یک موتور همسان ادغام می کنند.گیربکس سیاره ای، خار یا کرمی، و می تواند بیشتر مجهز شودبازخورد رمزگذار، سیستم های ترمز الکترومغناطیسی و درایورهای داخلی. این طراحی یکپارچه پیچیدگی سیستم را کاهش می دهد، زمان نصب را کوتاه می کند و ثبات کنترل حرکت را بهبود می بخشد.

ویژگی های کلیدی

تکنولوژی استپر موتور هیبریدیبرای گشتاور بالا و قدم زدن دقیق
تنظیمات دوقطبی و تک قطبیبرای مطابقت با سیستم های کنترل مختلف
گیربکس یکپارچهبرای ضرب گشتاور و بهینه سازی سرعت
رمزگذار اختیاریبرای کنترل حلقه بسته و نظارت بر موقعیت
ترمز اختیاریبرای نگهداری بار و کاربردهای حیاتی ایمنی
گزینه درایور یکپارچهبرای به حداقل رساندن سیم کشی و فضای کابینت
ساختار فشرده و مدولاربرای نصب و نگهداری آسان
صدای کم، لرزش کم، راندمان بالا

گزینه های سفارشی سازی OEM و ODM

نوع گیربکس، نسبت، عکس العمل و روانکاری
اندازه قاب موتور (NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34 و سفارشی)
گشتاور خروجی، محدوده سرعت و زاویه گام
نوع رمزگذار (افزاینده، مغناطیسی، نوری یا مطلق)
ولتاژ ترمز، گشتاور نگهدارنده و طراحی ایمن
پارامترهای درایور یکپارچه، رابط ارتباطی و سطح حفاظت
سفارشی سازی طراحی شفت، فلنج نصب، کابل و کانکتور
الزامات ویژه: رتبه IP، مقاومت در برابر خوردگی، سیم پیچی با دمای بالا

مزایای عملکرد

گشتاور خروجی بالا در سرعت پایینایده آل برای انتقال دقیق
دقت موقعیت یابی پیشرفتهبا گیربکس و بازخورد رمزگذار
یکپارچه سازی سیستم ساده شدهاز طریق ترکیب موتور-گیربکس-راننده
عملیات مداوم قابل اعتمادبرای محیط های صنعتی
طراحی انعطاف پذیرسازگار با ماشین آلات استاندارد و تخصصی

برنامه های کاربردی معمولی

رباتیک و ربات های مشارکتی
اتوماسیون صنعتی و تجهیزات CNC
ماشین آلات بسته بندی، لیبل گذاری و چاپ
دستگاه های پزشکی و آزمایشگاهی
AGV ها، نوار نقاله ها و سیستم های لجستیک هوشمند
تجهیزات نساجی، فرآوری مواد غذایی و بازرسی

قابلیت ساخت Jkongmotor OEM & ODM

Jkongmotor کامل ارائه می دهدخدمات موتور پله ای دنده ای سفارشی OEM و ODM، شامل ارزیابی طراحی، توسعه نمونه اولیه، تست عملکرد و تولید انبوه است. تیم مهندسی ما برای ارائه راه‌حل‌های خاص برنامه‌ای که کارایی، قابلیت اطمینان و عملکرد کلی سیستم را بهبود می‌بخشد، از نزدیک با مشتریان کار می‌کند.

Jkongmotor را انتخاب کنیدبرای حرفه ای، قابل تنظیمموتورهای پله ای دنده ای هیبریدی با گیربکس، رمزگذار، ترمز و درایور یکپارچه- ساخته شده تا پروژه های اتوماسیون شما را با دقت و اطمینان تقویت کند.

نما 8 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	کیلوگرم
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	5.4	1.5	400	4	0.09

نما 11 استپر موتورز:

مشماره اودل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	اینرسی روتور	توده
مشماره اودل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	g.cm2	کیلوگرم
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

نما 14 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	g.cm	خیر	g.cm	g.cm2	کیلوگرم
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22

نما 17 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	کیلوگرم سانتی متر	خیر	g.cm	g.cm2	کیلوگرم
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	3.6	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5

نما 23 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	g.cm	g.cm2	کیلوگرم
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

نما 24 استپر موتورز:

شماره مدل	نمودار سیم کشی	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	نمودار سیم کشی	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	g.cm	g.cm2	کیلوگرم
JK60HS56-2008	تک قطبی	56	2	1.8	3	1.17	8	700	300	0.77
	موازی		2.8	0.9	3.6	1.65
	پشت سر هم		1.4	3.6	14.4	1.65
JK60HS67-2008	تک قطبی	67	2	2.4	4.6	1.5	8	900	570	1.2
	موازی		2.8	1.2	4.6	2.1
	پشت سر هم		1.4	4.8	18.4	2.1
JK60HS88-2008	تک قطبی	88	2	3	6.8	2.2	8	1000	840	1.4
	موازی		2.8	1.5	6.8	3.1
	پشت سر هم		1.4	6	27.2	3.1
JK60HS100-2008	تک قطبی	100	2	3.2	6.4	2.8	8	1100	980	1.7
	موازی		2.8	1.6	6.4	4
	پشت سر هم		1.4	6.4	25.6	4
JK60HS111-2008	تک قطبی	111	2	4.4	8.3	3.2	8	1200	1120	1.9
	موازی		2.8	2.2	8.3	4.5
	پشت سر هم		1.4	8.8	33.2	4.5

نما 34 استپر موتورز:

شماره مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
شماره مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	کیلوگرم سانتی متر	g.cm2	کیلوگرم
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	8	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	8	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	8	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	8	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	3.6	4000	5.4
JK86HS155-4208	1.8	155	4.2	1.25	8	12.2	8	3.6	4000	5.4

نما 42 استپر موتورز:

مدل	زاویه گام	طول موتور	فعلی	مقاومت	اندوکتانس	نگه داشتن گشتاور	# سرنخ	گشتاور بازدارنده	اینرسی روتور	توده
مدل	(°)	(L) میلی متر	الف	Ω	mH	نیوتن متر	خیر	کیلوگرم سانتی متر	g.cm2	کیلوگرم
JK110HS99-5504	1.8	99	5.5	0.9	12	11.2	4	3	5500	5
JK110HS115-6004	1.8	115	6	0.48	7	12	4	4	7100	6
JK110HS150-6504	1.8	150	6.5	0.8	15	21	4	5.9	10900	8.4
JK110HS165-6004	1.8	165	6	0.9	14	24	4	6.6	12800	9.1
JK110HS201-8004	1.8	201	8	0.67	12	28	4	7.5	16200	11.8

نما 52 استپر موتورز:

شماره مدل	ولتاژ عملیاتی	جریان رتبه بندی شده	مقاومت	اندوکتانس	نگه داشتن گشتاور	فرکانس نولود	فرکانس شروع	توده	طول موتور
شماره مدل	VDC	الف	Ω	mH	نیوتن متر	خیر	g.cm	کیلوگرم	میلی متر
JK130HS173-6004	80 تا 325	6	0.75	12.6	25	25000	2300	13.3	173
JK130HS229-6004	80 تا 325	6	0.83	13.2	30	25000	2300	18	229
JK130HS257-7004	80 تا 325	7	0.73	11.7	40	23000	2200	19	257
JK130HS285-7004	80 تا 325	7	0.66	10	50	23000	2200	22.5	285

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 0

مشخصات شرکت:

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 1

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 2

Changzhou Jkongmotor Co., Ltd یک منطقه صنعتی با فناوری پیشرفته در چانگژو، چین بود. محصولات ما در بسیاری از انواع ماشین ها مانند دستگاه CNC چاپگر سه بعدی، تجهیزات پزشکی، تجهیزات چاپ بافندگی و غیره استفاده می شود.
JKONGMOTOR به گرمی از همکاری های "OEM" و "ODM" و سایر شرکت ها برای ایجاد همکاری طولانی مدت با ما استقبال می کند.
روحیه صمیمانه و حسن شهرت شرکت، به رسمیت شناختن و حمایت توده های وسیع مشتریان را به دست آورد، همزمان با تامین کنندگان داخلی و خارجی جامعه نزدیک از منافع، شرکت وارد مرحله مرحله توسعه خوش خیم شد و پایه ای محکم برای هدف استراتژیک تحقق توسعه پایدار واقعی شرکت ایجاد کرد.

نمایش تجهیزات:

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 3

جریان تولید:

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 4

بسته:

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 5

صدور گواهینامه:

موتور پله‌ای دنده ای Jkongmotor OEM ODM هیبریدی، بای‌پولار، یونی‌پولار، با گیربکس، انکودر، ترمز، درایور یکپارچه 6

مزایا

هزینه کم برای کنترل به دست آمده است
گشتاور بالا در هنگام راه اندازی و سرعت پایین
ناهمواری
سادگی ساخت
می تواند در یک سیستم کنترل حلقه باز کار کند
تعمیر و نگهداری کم
احتمال توقف یا لغزش کمتر است
در هر محیطی کار خواهد کرد
قابل استفاده در رباتیک در مقیاس وسیع.
قابلیت اطمینان بالا
زاویه چرخش موتور متناسب با پالس ورودی است.
موتور در حالت سکون دارای گشتاور کامل است (اگر سیم پیچ ها برق دار باشند)
مکان یابی دقیق و تکرارپذیری حرکت زیرا موتورهای پله ای خوب دقت 3 تا 5 درصد یک پله را دارند و این خطا از یک مرحله به مرحله دیگر تجمعی نیست.
پاسخ عالی به شروع / توقف / معکوس کردن.
بسیار قابل اعتماد زیرا هیچ برس تماسی در موتور وجود ندارد. بنابراین، عمر موتور به سادگی به عمر بلبرینگ بستگی دارد.
پاسخ موتورها به پالس‌های ورودی دیجیتال کنترل حلقه باز را فراهم می‌کند و کنترل موتور را ساده‌تر و کم‌هزینه‌تر می‌کند.
دستیابی به چرخش سنکرون با سرعت بسیار پایین با باری که مستقیماً به شفت کوپل شده است امکان پذیر است.
طیف گسترده ای از سرعت های چرخشی را می توان درک کرد زیرا سرعت متناسب با فرکانس پالس های ورودی است.

6. پرسش و پاسخ
Q1: در مورد ضمانت شما چطور؟
A: ما تضمین می کنیم یک سال است. برای سفارش دریا . 15 ماهه است

Q2: آیا گواهینامه دارید؟
ج: بله، داریم. تمامی موتورها توسط CE و Rohs تایید شده اند.

Q3: آیا خدمات OEM و ODM را ارائه می دهید؟
ج: بله. ما می توانیم OEM را عرضه کنیم و طراحی سفارشی برای هر برنامه خاص ایجاد کنیم.

Q4: چگونه می تواند توزیع کننده برند شما باشد؟
A: ما ظرفیت شما را بررسی می کنیم و به شما کمک می کنیم تا بازار را ترویج و گسترش دهید.

Q5: زمان تحویل چقدر است؟
ج: به جز سفارش خاص. برای نمونه ها معمولا 7-15 روز کاری. برای سفارش دسته ای . معمولا 20-25 روز.

7. برنامه های کاربردی موتور پله ای

از آنجایی که استپر موتورها به صورت دیجیتالی با استفاده از یک پالس ورودی کنترل می شوند، برای استفاده با سیستم های کنترل شده کامپیوتری مناسب هستند.
آنها در کنترل عددی ماشین ابزار استفاده می شوند.
در درایوهای نوار، درایوهای فلاپی دیسک، چاپگرها و ساعت های برقی استفاده می شود.
موتور پله ای همچنین در پلاتر XY و روباتیک استفاده می شود.
کاربرد وسیعی در صنایع نساجی و ساخت مدارهای مجتمع دارد.
کاربردهای دیگر استپر موتور در فضاپیماهایی است که برای اکتشافات علمی سیارات و غیره به فضا پرتاب می شوند.
این موتورها همچنین کاربردهای تجاری، پزشکی و نظامی متنوعی دارند و در تولید فیلم های علمی تخیلی نیز استفاده می شوند.
در ساعت مچی از موتورهای پله ای میکرووات استفاده می شود.
در ماشین ابزار از موتورهای پله ای با توان چند ده کیلووات استفاده می شود.
