| محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001 |
| شماره مدل: | JK60BLS01 |
| مقدار حداقل تعداد سفارش: | 3-10 عدد |
|---|---|
| قیمت: | US$25~US$30 |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی |
| زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
| شرایط پرداخت: | T/T، پی پال، Western Union، L/C |
| قابلیت ارائه: | 100000 عدد در ماه |
| نام: | موتور Bldc 60 میلی متری | نگه داشتن گشتاور: | 0.3 نیوتن متر |
|---|---|---|---|
| طول موتور: | 78 میلی متر | تعداد فاز: | 3 فاز |
| تعداد لهستانی ها: | 8 | ولتاژ محاسبه شده: | 48 ولت |
| سرعت رتبه بندی شده: | 3000 دور در دقیقه | قدرت نامی: | 94 وات |
| درایور همسان: | JKBLD120 | درجه محافظت: | IP30 |
| برجسته: | موتورهای DC بدون جاروبک 3 فاز 48 ولت,موتورهای DC بدون برس 94 واتی,موتور Dc 48 ولتی 3000 دور در دقیقه |
||

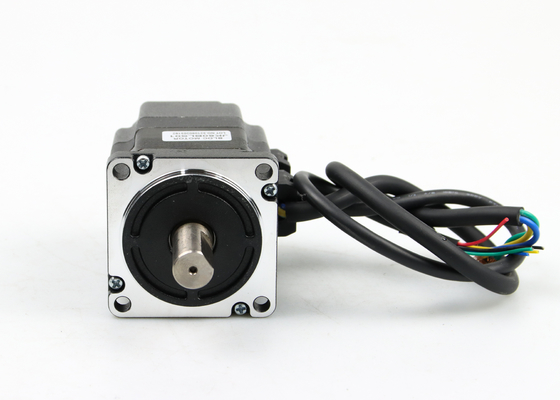

موتورهای dc براشلس 3 فاز 8 قطب 94 وات 3000 دور در دقیقه 48 ولت 60 bls می توانند سفارشی سازی کنند
1. مشخصات موتور dc بدون جاروبک 60 میلی متر:
اختیاری: درایورهای الکترونیکی، رمزگذارها و گیربکس‌ها، و همچنین تفکیک‌کننده اثر هال و بازخورد بدون حسگر.
ما می توانیم ولتاژ و شفت خاص و غیره را طراحی کنیم.
motores paso a pas
2. مشخصات الکتریکی موتور bldc:
| مدل | |||||
| مشخصات | واحد | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| تعداد فاز | فاز | 3 | |||
| تعداد لهستانی ها | لهستانی ها | 8 | |||
| ولتاژ محاسبه شده | VDC | 48 | |||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | |||
| گشتاور نامی | نیوتن متر | 0.3 | 0.6 | 0.9 | 1.2 |
| جریان رتبه بندی شده | آمپر | 2.8 | 5.2 | 7.5 | 9.5 |
| قدرت امتیازی | دبلیو | 94 | 188 | 283 | 377 |
| اوج گشتاور | نیوتن متر | 0.9 | 1.8 | 2.7 | 3.6 |
| اوج جریان | آمپر | 8.4 | 15.6 | 22.5 | 28.5 |
| EMF پشت | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| ثابت گشتاور | Nm/A | 0.116 | 0.12 | 0.118 | 0.127 |
| اینرسی روتور | Kg.c㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| طول بدن | میلی متر | 78 | 99 | 120 | 141 |
| وزن | کیلوگرم | 0.85 | 1.25 | 1.65 | 2.05 |
| سنسور | هانیول | ||||
| کلاس عایق | ب | ||||
| درجه محافظت | IP30 | ||||
| دمای ذخیره سازی | -25+70 ℃ | ||||
| دمای عملیاتی | -15+50℃ | ||||
| رطوبت کاری | <= 85٪ RH | ||||
| محیط کار | بدون نور مستقیم خورشید، گاز غیر خورنده، گاز قابل اشتعال، غبار روغن، بدون گرد و غبار. | ||||
| ارتفاع | 1000 متر یا کمتر | ||||
| درایور موتور DC بدون جاروبک JKBLD120 JKBLD300 | ||
|
دمای محیط |
JKBLD120 | JKBLD300 |
| -10 ~ 50 ℃ | -10 ~ 50 ℃ | |
| ولتاژ ورودی | +12 ~ + 30 ولت | +18 ~ 50 ولت |
|
جریان خروجی |
8A~30A | 15A~35A |
| سرعت موتور مناسب | 0 ~ 20000 دور در دقیقه | 0 ~ 20000 دور در دقیقه |
| ولتاژ سنسور هال | 4.5 ~ 6.5 ولت | 4.5 ~ 5.5 ولت |
| پتانسیومتر خارجی | 10KΩ | 10KΩ |
| موتور ساپورت | موتور dc بدون براش کمتر از 120 وات | موتور dc بدون براش کمتر از 300 وات |
| JKBLD120درایور dc بدون جاروبک مناسب قدرت موج سینوسی سه فاز زیر است که تنظیم سرعت موتور dc بدون جاروبک 120 وات است، می تواند یک کنترل پتانسیومتر خارجی، کنترل ولتاژ آنالوگ خارجی، تنظیم سرعت PWM PC (مانند PLC، SCM) و سایر عملکردها را ارائه دهد.در عین حال، درایو دارای گشتاور راه اندازی بزرگ، استارت و ترمز سریع، و سوئیچینگ مثبت و منفی، ترکیبی از کنترل دستی و خودکار است. | ||
| JKBLD300درایور dc بدون جاروبک با توان موج سینوسی 3 فاز زیر و تنظیم سرعت موتور dc بدون جاروبک 48VDC 300W مطابقت دارد، می تواند کنترل پتانسیومتر خارجی، کنترل ولتاژ آنالوگ خارجی، PC (مانند PLC، SCM) تنظیم سرعت PWM و سایر عملکردها را ارائه دهد.در عین حال، درایو دارای گشتاور راه اندازی بزرگ، استارت و ترمز سریع، و سوئیچینگ مثبت و منفی، ترکیبی از کنترل دستی و خودکار است. | ||
3. درایور bldc مطابق: JKBLD120
4. ابعادموتور dc برس خورده dc:(واحد = میلی متر)
5-تجهیزات را تولید کنید:
6. فرآیند تولید:
7. سفارشیازموتور برق بدون جاروبک:
8. مزایاموتور Bldc مربع 4000rpm:
ثبات سرعت
سنسورهای جلوه هال ساخته شده در موتور BLDC تغییر قطبیت را از یک قطب N به یک قطب S در حین چرخش روتور تشخیص می دهند.بر اساس زمان بین تغییر حالت، سرعت روتور تعیین می شود.سپس این اطلاعات به مدار درایو داده می شود تا سرعت توالی سوئیچینگ را تنظیم کند.
عملیات با سرعت بالا
سیستم‌های DC برس‌دار و بدون جاروبک، گشتاور مسطح را در محدوده سرعت وسیعی ارائه می‌کنند، در حالی که موتورهای AC اغلب با افزایش سرعت، گشتاور خود را از دست می‌دهند.
9. برنامه های کاربردیموتورهای براشلس dc 24 ولت:
می‌توان انتظار داشت که در آینده شاهد استفاده از موتورهای BLDC در طیف وسیع‌تری از کاربردها باشیم.به عنوان مثال، احتمالاً به طور گسترده برای هدایت ربات‌های خدماتی مورد استفاده قرار خواهند گرفت - روبات‌های کوچکی که خدماتی را در زمینه‌هایی غیر از تولید ارائه می‌کنند.ممکن است تصور شود که موتورهای پله ای در این نوع کاربردها مناسب تر هستند، جایی که می توان از پالس ها برای کنترل دقیق موقعیت استفاده کرد.اما موتورهای BLDC برای کنترل نیرو مناسب تر هستند.و با یک موتور پله ای، نگه داشتن موقعیت ساختاری مانند بازوی ربات به جریان نسبتاً زیاد و پیوسته ای نیاز دارد.با یک موتور BLDC، تنها چیزی که مورد نیاز است یک جریان متناسب با نیروی خارجی است که امکان کنترل با قدرت کارآمدتری را فراهم می کند.موتورهای BLDC ممکن است جایگزین موتورهای dc ساده برس خورده در گاری های گلف و چرخ دستی شوند.موتورهای BLDC علاوه بر کارایی بهتر، می توانند کنترل دقیق تری را نیز ارائه دهند که به نوبه خود می تواند عمر باتری را بیشتر کند.
