محل منبع: | جیانگ سو، چین (سرزمین اصلی) |
نام تجاری: | Jkongmotor |
گواهی: | CE, ROHS,ISO9001 |
شماره مدل: | JK86HSN |
مقدار حداقل تعداد سفارش: | 3-10 عدد |
---|---|
قیمت: | US$200~US$320 |
جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی .</b> <i>big quantity with pallet</i> <b>مقدار زیادی |
زمان تحویل: | برای نمونه ها، 7-15 روز / برای دسته، 15-25 روز |
شرایط پرداخت: | T/T، پی پال، Western Union، L/C |
قابلیت ارائه: | 100000 عدد در ماه |
شماره مدل: | کیت استپر موتور نما 34 حلقه بسته | فاز: | 2 |
---|---|---|---|
جاری: | 6.0A | نگه داشتن گشتاور: | 4.6 نیوتن متر - 13 نیوتن متر |
مقاومت: | 0.27Ω - 0.44Ω | اندوکتانس: | 2mH - 3.8mH |
گشتاور بازدارنده: | 1.2kg.cm - 3.6kg.cm | ضمانتنامه: | 12 ماه |
محل منبع: | چین | تعداد سرنخ ها: | 4 |
کلید واژه ها: | کیت موتور پله ای 3 محوره 4 محوره | ||
برجسته: | موتور پله ای نما34 13 نیوتن متری,موتور پله ای حلقه بسته 13 نیوتن متری,سروو موتور DC Nema34 |
سروو موتور DC 13 نیوتن متر استپر موتور حلقه بسته نما34 با کیت درایور
مشخصات کلی موتور پله ای حلقه بسته:
مورد | مشخصات فنی |
زاویه گام | 1.8 درجه |
افزایش دما | حداکثر 80 ℃ |
دمای محیط | -20℃~+50℃ |
مقاومت عایق | حداقل 100 MΩ500VDC |
قدرت دی الکتریک | 820 VAC برای 1 دقیقه |
شفت بازی شعاعی | حداکثر 0.02(450 گرم بار) |
بازی محوری شفت | حداکثر 0.08(450 گرم بار) |
حداکثرنیروی شعاعی | 220N (20 میلی متر از فلنج) |
حداکثرنیروی محوری | 60N |
مشخصات الکتریکی موتور پله ای حلقه بسته nema 34:
شماره مدل | زاویه گام | طول موتور |
جاری /فاز |
مقاومت /فاز |
اندوکتانس /فاز |
نگه داشتن گشتاور | # سرنخ | گشتاور بازدارنده | اینرسی روتور |
(°) | (L) میلی متر | آ | Ω | mH | نیوتن متر | خیر | کیلوگرم. سانتی متر | g.cm² | |
JK86HSN45 | 1.8 | 78 | 6 | 0.27 | 2 | 4.6 | 4 | 1.2 | 1400 |
JK86HSN65 | 1.8 | 100 | 6 | 0.27 | 2.2 | 6.8 | 4 | 1.9 | 2200 |
JK86HSN85 | 1.8 | 115 | 6 | 0.36 | 3.8 | 8.5 | 4 | 2.4 | 2700 |
JK86HSN120 | 1.8 | 155 | 6 | 0.44 | 3.8 | 12.5 | 4 | 3.6 | 4000 |
در بالا فقط برای محصولات نماینده، محصولات با درخواست ویژه مطابق با درخواست مشتری قابل ساخت هستند. |
درایور موتور پله ای حلقه بسته: JK-HSD86
پارامتر | حداقل | معمول | حداکثر | واحد | |
ولتاژ ورودی (JK-HSD86) | 20 | 36 48 | 50 | VDC | |
ولتاژ ورودی (JK-HSD86C) | 24 | 36 48 | 80 | VDC | |
ولتاژ ورودی (SC8680C) | 24 VAC | 60AC | 80VAC 100VDC | VVDC | |
جریان خروجی | 0.1 | - | 10 (اوج) | آ | |
فرکانس ورودی پالس | 0 | - | 200 | کیلوهرتز | |
جریان سیگنال منطقی | 7 | 10 | 16 | mA | |
مقاومت در برابر انزوا | 500 | - | - | MΩ |
پارامترهای منبع تغذیه مناسب:
مدل منبع تغذیه | ولتاژ ورودی | ولتاژ خروجی | قدرت | وزن | اندازه |
S-300-48 | AC110V/220V | DC48V | 300 وات | 0.7 کیلوگرم | 215*115*50 میلی متر |
S-1000-48 | AC110V/220V | DC48V | 1000 وات | 1.5 کیلوگرم | 245*245*65 میلی متر |
S-360-60 | AC110V/220V | DC60V | 360 وات | 0.7 کیلوگرم | 215*115*50 میلی متر |
S-1200-60 | AC110V/220V | DC60V | 1200 وات | 1.5 کیلوگرم | 245*245*65 میلی متر |
ویژگی های منبع تغذیه:
این سری از محصولات دارای تطبیق پذیری قوی بوده و می توان آن را برای انواع محصولات مانند لامپ، مانیتورینگ، امنیت، تجهیزات ارتباطی و غیره اعمال کرد.
ممکن است دریافت کنید:
1. موتور پله ای حلقه بسته 3 عدد نما 34 + منبع تغذیه 3 عدد + درایور 3 عدد JK-HSD86 + سایر قطعات
2. موتور پله ای حلقه بسته 3 عدد نما 34 + منبع تغذیه 1 عدد + درایور 3 عدد JK-HSD86 + سایر قطعات
خیر | ولتاژ خروجی | مقدار موتور | مقدار عرضه | راننده | دیگر |
1 | 48 ولت | موتور حلقه بسته 3 عدد | 3 عدد - 300 وات | 3 عدد -- JK-HSD86 | برد + کابل + usb |
2 | 48 ولت | موتور حلقه بسته 3 عدد | 1 عدد - 1000 وات | 3 عدد -- JK-HSD86 | |
3 | 60 ولت | موتور حلقه بسته 3 عدد | 3 عدد ——360 وات | 3 عدد -- JK-HSD86 | |
4 | 60 ولت | موتور حلقه بسته 3 عدد | 1 عدد - 1200 وات | 3 عدد -- JK-HSD86 |
موتور پله ای حلقه بستهنقاشی:
جزئیات محصول:

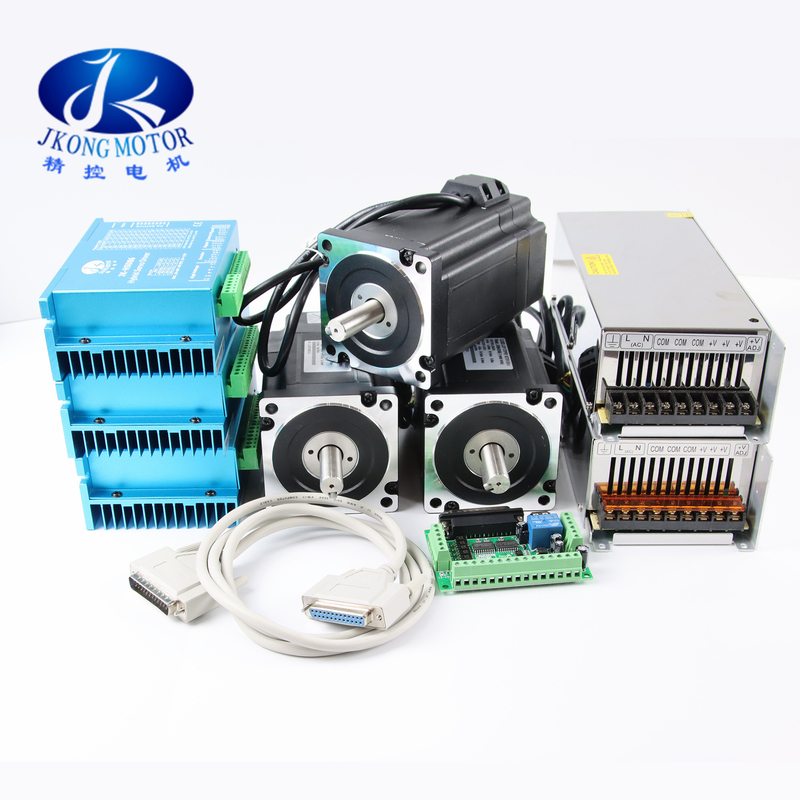

یک مجموعه شامل استپر موتور و استپر درایور با برد + کابل + usb با منبع تغذیه
ما همچنین کیت های موتور پله ای، موتور پله ای خطی، موتور DC، موتور پله ای ترمز، موتور پله ای با رمزگذار، کوپلینگ انعطاف پذیر، پولی، منبع تغذیه، برد برک اوت و غیره را عرضه می کنیم.
