| محل منبع: | جیانگ سو ، چین (سرزمین اصلی) |
| نام تجاری: | Jkongmotor |
| گواهی: | CE, ROHS,ISO9001 |
| شماره مدل: | JK 80BLS |
| مقدار حداقل تعداد سفارش: | 3-10 عدد |
|---|---|
| قیمت: | US$19~US$48 |
| جزئیات بسته بندی: | <i>with export carton .</i> <b>با کارتن صادراتی</b> <i>big quantity with pallet</i> <b>مقدار زیاد با |
| زمان تحویل: | برای نمونه ها ، 7-15 روز / برای دسته ، 15-25 روز |
| شرایط پرداخت: | T / T ، پی پال ، Western Union ، L / C |
| قابلیت ارائه: | 100000PCS / ماه |
| شافت: | تنها | لهستانی ها: | 8 |
|---|---|---|---|
| ولتاژ محاسبه شده: | 48 ولت | دارای سرعت: | 3000rpm |
| دارای قدرت است: | 110 وات - 440 وات | دارای گشتاور: | 0.35Nm - 1.4Nm |
| دارای امتیاز فعلی: | 3A - 10.5A | طول موتور: | 78 میلی متر - 138 میلی متر |

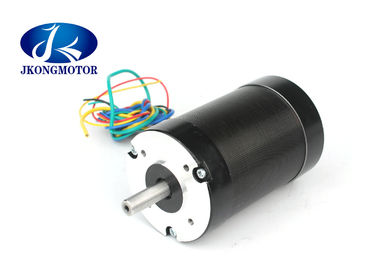

موتور DC بدون برس 80 میلیمتری دور 48 ولت 310 ولت 3000 دور در دقیقه با زاویه برق 120 درجه
1. رسوب موتور الکتریکی DC بدون برس:
ولتاژ نامی: 48 ولت - 310 ولت
سرعت نامی: 1000 دور در دقیقه - 4000 دور در دقیقه
2. مشخصات Genaral موتور DC بدون برس بدون دور 80 میلی متر
| مورد | مشخصات |
| نوع سیم پیچ | ستاره |
| زاویه اثر هال | زاویه الکتریکی 120 درجه |
| شفت تمام شود | 0.025 میلی متر |
| شعاعی بازی | 0.02 mm＠450 گرم |
| پایان بازی | 0.08 mm＠450 گرم |
| حداکثر نیروی شعاعی | 115N ＠ 20mm فلنج را تشکیل می دهد |
| حداکثر نیروی محوری | 45N |
| کلاس عایق | کلاس B |
| قدرت دی الکتریک | 500VDC به مدت یک دقیقه |
| مقاومت عایق | 100MΩ حداقل ، 500VDC |
3. مشخصات الکتریکی موتور الکتریکی DC بدون برس 80 میلی متر:
| مدل | |||||
| مشخصات | واحد | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
| تعداد فاز | فاز | 3 | |||
| تعداد لهستانی ها | لهستانی ها | 8 | |||
| ولتاژ محاسبه شده | VDC | 48 | |||
| سرعت رتبه بندی شده | دور در دقیقه | 3000 | |||
| گشتاور دارای امتیاز | Nm | 0.35 | 0.7 | 1.05 | 1.4 |
| جریان دارای امتیاز | آمپر | 3 | 5.5 | 8 | 10.5 |
| قدرت دارای امتیاز | دبلیو | 110 | 220 | 330 | 440 |
| حداکثر گشتاور | Nm | 1.05 | 2.1 | 3.15 | 4.2 |
| اوج جریان | آمپر | 9 | 16.5 | 24 | 31.5 |
| برگشت EMF | V / Krpm | 13.5 | 13.3 | 13.1 | 13 |
| گشتاور ثابت | Nm / A | 0.13 | 0.127 | 0.126 | 0.124 |
| اینرسی روتور | gc㎡ | 210 | 420 | 630 | 840 |
| طول بدن | میلی متر | 78 | 98 | 118 | 138 |
| وزن | کیلوگرم | 1.4 | 2 | 2.6 | 3.2 |
| سنسور | عزیزم | ||||
| کلاس عایق | ب | ||||
| درجه محافظت | IP30 | ||||
| دمای ذخیره سازی | -25 ～ + 70 | ||||
| دمای کار | -15 ～ + 50 | ||||
| رطوبت کاری | 85٪ یا کمتر از 85٪ RH (غیر متراکم) | ||||
| محیط کار | در فضای باز (بدون نور مستقیم خورشید) ، گاز غیر خورنده ، گاز غیر قابل اشتعال ، مه آلودگی روغن ، بدون گرد و غبار |
||||
| ارتفاع | 1000 متر یا زیر 1000 متر | ||||
تطبیق درایور موتور BLDC: JKBLD300 JKBLD750
4. ابعاد موتور bldc گرد 80 میلی متر: (واحد = میلی متر)
5. مزایای موتورهای BLDC
یک موتور BLDC با سه سیم پیچ روی استاتور دارای شش سیم الکتریکی (دو سیم پیچ به هر سیم پیچ) از این سیم پیچ ها است.در بیشتر پیاده سازی ها ، سه سیم از این سیمها بهم متصل می شوند ، سه سیم باقیمانده از بدنه موتور امتداد دارند (در مقابل دو سیم از موتور مسواکی که قبلاً توضیح داده شد)سیم کشی در حالت موتور BLDC پیچیده تر از اتصال ساده ترمینال های مثبت و منفی پیل برق است.ما در جلسه دوم این سری با دقت بیشتری به نحوه کار این موتورها خواهیم پرداخت.در زیر ، با بررسی مزایای موتورهای BLDC نتیجه خواهیم گرفت.
یک مزیت بزرگ بهره وری است ، زیرا این موتورها می توانند با حداکثر نیروی چرخش (گشتاور) به طور مداوم کنترل کنند.در مقابل ، موتورهای براش فقط در نقاط معینی از چرخش به حداکثر گشتاور می رسند.برای اینکه یک موتور برقی همان گشتاور مدل بدون برس را داشته باشد ، باید از آهن ربا های بزرگتر استفاده کند.به همین دلیل است که حتی موتورهای کوچک BLDC نیز می توانند قدرت قابل توجهی را تحویل دهند.
دومین مزیت بزرگ - مربوط به مورد اول - قابلیت کنترل است.موتورهای BLDC را می توان با استفاده از مکانیزم های بازخورد کنترل کرد تا دقیقاً گشتاور و سرعت چرخش مورد نظر را تحویل دهند.کنترل دقیق به نوبه خود باعث کاهش مصرف انرژی و تولید گرما می شود ، و - در مواردی که موتور باتری کار می کند - عمر باتری را افزایش می دهد.
موتورهای BLDC به دلیل کمبود برس ، از دوام بالا و تولید سر و صدای کم الکتریکی نیز برخوردار هستند.با استفاده از موتورهای برس دار ، برس و کموتاتور در اثر تماس مداوم متحرک فرسوده می شوند و همچنین جرقه هایی را ایجاد می کنند که در اثر تماس ایجاد می شود.سر و صدای برق ، به ویژه ، نتیجه جرقه های شدیدی است که تمایل دارند در مناطقی که برس از شکاف های کموتاتور عبور می کند ، ایجاد شود.به همین دلیل است که موتورهای BLDC اغلب در مواردی که جلوگیری از سر و صدای الکتریکی مهم است ، ترجیح داده می شوند.
6. برنامه های موتور DC بدون برس:
محصولات ما به طور گسترده ای در استفاده می شود
